作者: 飛蝴蝶 時間: 2013-5-21 15:21 標題: 大同網路線5e

最近想自己diy監視器，上網搜尋大同5e網路線一箱305米價格很多，有1800元的，有接近2300元的，還有3000多元的，價格差很多，請問網上有沒有人有買過？是不是有仿貨？感謝

作者: tomeplz 時間: 2013-5-21 16:13

室內用的cat5e $2k差不多
室外用黑色皮的貴一點
cat6再貴一點
有鋼索的貴很多點

作者: brown發哥 時間: 2013-5-21 16:40

監視器用的不是網路線，
用銅軸包覆，
規格有20M、40M、80M長度
若有Micro麥克風加一芯--3條線的

Cat.5e網路線有8芯
是俗稱的資訊線
接頭用RJ-45
用壓接的
中間四條為送Trans..、收Receiv..
第三？條是地線吧！
忘了

作者: pari 時間: 2013-5-21 16:45

網路線價格差異，還有一個主要差別在裡面包覆的鋁箔有的廠家捲得很密，有的隨便捲捲價格相對便宜。這個鋁箔主要是避免相鄰的線互相干擾產生雜訊，如果只是當做數位影像傳輸用，個人覺得倒沒有那麼嚴重。要注意的是長距離傳輸不管用甚麼線都會有訊號強度衰減問題，有可能需要中途加裝交換器增加使用距離。(現在似乎有簡易型的無線數位監視相機，可以蒐看看。)

口袋夠深(USD279.-/pc)又想玩的話，可以去看看Memoto。它充飽電可以工作兩天，每30s拍一張(2x1440x2=5760張！)，事後插上PC就可以自動利用雲端儲存。(跟Google眼鏡一樣，如果帶出去趴趴走需要注意隱私權爭議)

作者: chrisccc 時間: 2013-5-21 17:30

本文章最後由 chrisccc 於 2013-5-21 17:31 編輯

如果鏡頭不多(4個以內)，建議用無線可省去拉線的煩惱。這個IP CAM售價不高，一個鏡頭大概1600元(室內型)，不僅可透過手機觀看，還能遠端控制鏡頭上下左右。戶外型鏡頭就沒辦法移動。

缺點是品質不穩定，大概一個月當機一次。另外電腦的硬碟容量要大。

作者: pari 時間: 2013-5-21 17:43

本文章最後由 pari 於 2013-5-21 17:46 編輯

同軸電纜-->類比訊號 VTR, 影像管-->CCD
網路線-->數位訊號 DV, Network Camera, Ethernet Camera, IP Camera... (CCD, CMOS.)

數位監視相機有的可以指定IP(網路位址)，透過網路線或是無線傳輸
戶外使用機種例子：
http://www.ttic.net.tw/products/ ... p=20&type_id=44

當Nikon、Canon緊抓著機械快門壟斷資源的同時，數位式CCD/CMOS相機已經發展到沒有預計更多的人會跳進去買超高售價的DSLR, 類單眼的電子式快門逐漸讓競爭者在另外的領域闖出一片天(要不然哪裡有每個人的手機都可以拍照?大立光快要100萬...才一張?)

數位快門比較DSLR單眼相機的快門可以說是；機械快門滾一邊去！以前相機的1/5000秒可以是非常的了不起了，現在高階低照度的CCD，快門可以到一秒10萬以上(拿來拍高速公路過ETC的車牌)

至於網路線的接線，這裡有圖說：
http://www.bb-elec.com/Images/EthernetRJ45A-(1).aspx

網路線的接法，分成兩種，一種是直接對接，顏色對就不會錯，但是如果是去接集線器(Hub)，過去的Hub會要求你跳接(上圖例中的Crossover接法)。實務上沒有完全按照上圖所述的排法也不一定不通(對應的線還是該接往對應的線)，重點是：

1. 現在的交換器(Switch, 不是Hub)多已經會在內部幫你跳線(現在要買Hub都不容易了，畢竟這是網路剛興起時的過渡設計) 。Crossover其實只是1接3，3接1，其他線不重要。許多交換器或是中華電信給你的網路黑盒子為了節省成本，通常允許"要跳接線"的時機時的接口只提供一個，有時是顏色不一樣，有時會在上面畫不同的圖像，例如：接PC的洞畫一台電腦符號，接集線器的洞寫一個Hub/LAN甚麼的

2. 雖然顏色對，直接對接，但是根據收、送線的不同，亂排的話(12345678各有不同顏色代表意義)會有訊號干擾的問題，也就是我前面說的包覆鋁箔跟為甚麼標準接法要你1,3,5,7接1,3,5,7，用2,4,6,8 隔開的意義

作者: 38Calvin 時間: 2013-5-21 23:00

不知大大用網路線來傳輸訊號是為了要"省錢"還是"省工"，因為就我平常施工的話短距離（100米內)且佈線方便的地方會選擇用5C-2V同軸電纜，線徑粗、不容易受干擾且不易損壞使用年限長，但使用網路線施工、方便、快速，一條網路線可以裝四台攝影機or二組攝影機含電源也是不錯的選擇。 5C-2V 施作两邊只需作 5C頭 or BNC頭，網路施作两邊需加裝絞線傳輸器過濾雜訊。大同網路線 305米/箱約$1800

作者: 飛蝴蝶 時間: 2013-5-22 09:50

不知大大用網路線來傳輸訊號是為了要"省錢"還是"省工"，因為就我平常施工的話短距離（100米內)且佈線方便的地方會選擇用5C-2V同軸電纜，線徑粗、不容易受干擾且不易損壞使用年限長，但使用網路線施工、方便、快速，一 ...
38Calvin 發表於 2013-5-21 23:00

感謝樓上各位提供資訊！我目前家裡廠商幫我裝的監視系統是用8心網路線，目前只安裝一部攝影機，8條線已用4條，2條電源2條訊號，也就是說那條線還能再安裝一部攝影機。目前農場地坪鋪面要開始規劃施做，因此想先埋設網路線供監視攝影機使用，不先預埋我地坪無法施工。攝影機2home主體建物要安裝，離2home約10-30公尺處的電線竿上也要裝。請問5C-2V同軸電纜裡面是幾條線？訊號用還是電源使用？感謝！

作者: pari 時間: 2013-5-22 11:22

請問5C-2V同軸電纜裡面是幾條線？訊號用還是電源使用？
飛蝴蝶發表於 2013-5-22 09:50

訊號用、圖片分別為：線、頭、接線

作者: 飛蝴蝶 時間: 2013-5-22 13:37

訊號用、圖片分別為：線、頭、接線

...
pari 發表於 2013-5-22 11:22

了解！原來是這東西，電視用訊號線就是用這種線。那電源線用一般電線嗎？

作者: pari 時間: 2013-5-22 14:40

那電源線用一般電線嗎？
飛蝴蝶發表於 2013-5-22 13:37

用到同軸電纜線的攝影監視相機通常是用變壓器供電，所以另外要拉一條電(源)線過去；如果距離不長，也有做成同一條線的方式。

所以還要看你買的相機是要如何供電，下圖為變壓器連接範例

註：圖片僅供連結參考，版權屬各家廠商所有，如有使用不當請通知立即移除。謝謝！

作者: 38Calvin 時間: 2013-5-22 21:24

如果是急者要先佈放的話建議是先佈放 1吋(35mm) PVC管、內穿一條水線，以後再規劃就不用等了，如要裝在離建物外30米電桿上，還是使用5C-2V的線再加上一條至少0.75的電源線以後比較不會有問題，記得接點的防水要作好才不會有雜訊，1吋管內穿4條5C-2V加一條電源線都還很好拉 ~

作者: alpha 時間: 2013-5-23 10:09

網路線依照傳輸速度不同會有不同的規格和價錢,一般常用的是 100M 和 1 Giga 等,cat5e 號稱可以傳 Giga ,但實測沒那麼快,網路線裡面有四對的雙絞線,等於是八心的電纜線,網路用到的只有四條線(其實其它四條可以傳送 500mA的電流),一般的攝影機頭有分成兩種,比較便宜的是使用同軸電纜的,其規格為 5C2V,就是一般第四台用的那種規格(其實拉線距離不遠的話可以選用較便宜較小條的 3C2V),使用這類的攝影機頭你需要一台 DVR 或是插在電腦上的監控卡,依照不同的Channel 數量價格差很多(我是用16Channel 的,一片監控卡要價15000)

另外一種攝影機頭是接網路線的,就是所謂的 IP攝影機或是網路攝影機,有些機種會將電源塞在網路線中減少配線的麻煩(但是 HUB也需要有支援),一般只要設定好該攝影機頭的 IP ,在IE 中打入該 IP 就可以觀看影像了,當然如果你有 Real IP,就可以遠端觀看了,但是這類的攝影機頭比上述的貴上3-4倍

作者: pari 時間: 2013-5-23 17:11

本文章最後由 pari 於 2013-5-23 17:19 編輯

回到您的正題，再補充一下，如果買了一箱線, 305M, 用掉10~15米(拉到門口)，再去買同軸線，那就把網路線浪費了。
所以當初不要買一箱，請廠商備線就好了?
8心線用掉四條，如果下次不是在同一地點裝第2支監視器，那剩下的4條也浪費掉了(只要4條是電源跟訊號，基本應用；而高階監視器不只用4條，剩下的4條還可以接監視器的音訊或警報器I/O)。

那如果真的買了一箱線，也可以考慮別的方法把線消化掉：
1. 照原來的方式都用網路線，一台拉一條線，只用8心的四條
2. 如果考慮舊款的CCTV, 或是類比輸出的監視器，可以用下面的轉接線這樣可以消化你的線：

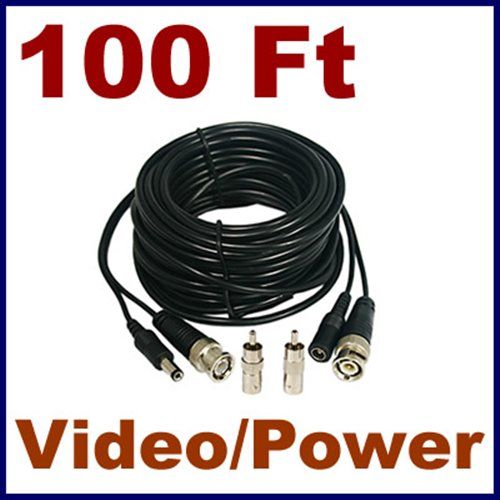

露天的轉接線

實物

接線

3. 如果IP Cam跑數位, 又不想多拉電源線, 那可能自己要抓1,2,3,6來跑網路的訊號

4. 或是參考這個

這個是Planet.com.tw普萊德，PoE Switch的某一項應用，還有其他圖片

講到這個PoE (Power over Ethernet)需要點時間，你必須了解幾種不同的科技發展：
* 電源可以走網路線 - PoE
* 訊號可以走電線 - 例如Modem
* 電源可以和訊號由PoE的交換器送出到可以直接接這條網路線的PoE IP Cam
* 或是樓上那條網路線(含電源)送到電線杆時，由一個Splitter (分配器、把電源和訊號分岔的意思)再接上一個不是PoE 的IP Cam
* 如果IP Cam 跑Wi-Fi, 那也不用網路線來帶訊號，送電就好了

但是ㄋㄟ，講不完了，PoE有分較舊的(2003年、802.3af)規範和較新的規範(2009年、802.3at, PoE+, PoE Plus ), 如果你買了一台便宜的802.3af PoE交換器, 卻又買了一台高階會"擺低Zoom"(PTZ - Pan/Tilt/Zoom, 左右擺頭、上下低頭、變焦)的高階IP Cam, 那...送過去的電的功率可能不夠監視器吃，那時你還是要考慮買正確的PoE Switch或是考慮另外送電

下圖是另家廠商康博的IP Cam 背面，不少PoE IP Cam除了接受PoE Switch利用網路線送電外，是還有額外的DC輸入孔

PoE IP Cam; PC Home, 康博 www.comprousa.com 範例

這樣講希望不會越講越複雜了，下面還有一些圖片提供參考。

Video走網路線或轉同軸線外接電視插孔

威聚http://www.weichu.net/ IP-543R/RW
1+6線

作者: tomeplz 時間: 2013-5-24 21:05

為了cam特地搞poe switch不划算啦
