標題: 1030312協力造屋觀摩--黏土篇：用意志力堆疊的建築 [打印本頁]

作者: Casa verde 時間: 2014-3-12 11:58 標題: 1030312協力造屋觀摩--黏土篇：用意志力堆疊的建築

本帖最後由 Casa verde 於 2014-3-12 18:19 編輯

偶然機會得知有位先生自己慢慢的輓菑@棟少見的建築物，不僅材料較少見而且想誚角G樓(屋頂還有觀星窗)，於是到場幫忙也順便了解構想與工法，底下就先簡單紀錄供參考。(專有名詞若有誤再請各位大大指正)

主建物的地基仍是RC，畢竟要承重且防潮。牆基則是在地板放樣後以卵石堆疊。

等牆基乾涸後，開始以黏土混合物堆疊上去，主要成分是黃黏土、剁碎的稻稈、米糠、水等，並且以怪手攪拌後堆置一週左右再取用，靜置目的是讓上述材料充分產生化學作用。

剁好的稻稈：

按這裡顯示圖片

成堆的米糠成了另類的沙堆、小孩的最愛：

按這裡顯示圖片

本來用人工攪拌這些材料，但發現這將很難完工，所以主人添購的小怪手成了我家小幫手的大玩具。(駕駛座前面站立者就是"小籃孩"，長大很多了喔？)

按這裡顯示圖片

幾天前攪拌好的原料，開始慢慢的堆疊在牆基上，但牆面長高的速度有限，因要等下層的土牆乾涸後，才能繼續堆疊上層，以免上面重量下壓導致下方牆身"變胖"，所以急不得也。

純手工：所以是用意志力堆疊的建築(要誘G樓耶！)

按這裡顯示圖片

按這裡顯示圖片

這是暖炕的預定位置：將有與外牆結合的長長煙道，讓臥鋪、長椅都有溫度。

按這裡顯示圖片

按這裡顯示圖片

環保廁所預定位置：這是設計成乾溼分離的環保廁所，屆時收集排遺的大桶可以直接由室外拉出進行處理。

按這裡顯示圖片

環保廁所管路已預留：這排遺堆置間的隔牆，主人本來嘗試用木板搭建板模，比照水泥方式灌漿，結果土漿重量大過板模強度而導致小部分爆模，所以後來還是以手工方式堆疊牆體上層。(照片顯示是已修復之結果，有看出上下層不同方法所搭建的差別嗎？)

按這裡顯示圖片

按這裡顯示圖片

其他進行中的部分：浴室、柴燒窯持續建置中，基本的生活機能已略具雛形。
浴室目前進度：浴室採圓柱造型，牆面有填塞玻璃瓶自然採光，屋頂本來打算用竹子搭建成穹頂，但為了延長牆體壽命，所以還是搭了大面積的斜頂以防雨水直接侵襲。

按這裡顯示圖片

按這裡顯示圖片

最後給大家看一下主人搭建的"工務所"：

按這裡顯示圖片

和主人閒談中，我邀請他加入2Home來與大家介紹這較少見的土建築，並聊聊建構過程的甘苦，也建議他安排後開放給各位大大前來體驗與技術交流，他也欣然同意，只是他整天都在工地且滿手泥巴，只有晚上下工後用最後的一點餘力上網，所以在這邊先代他簡單曝光，若各位大大有興趣的話，再請留言囉，謝謝。

作者: chen1969 時間: 2014-3-12 12:29

太棒了，這一個帖子讓我感覺夢想不必自已實現。之前到觀音山吃土雞，主人說旁邊那祖厝-土角厝-蓋於清朝；再有一次，陪一很老的朋友到北埔訪友，也於土角厝中吃飯，發現這牆面厚達四五十公分，冬暖夏涼，也沒有潮溼等的困擾，就常想未來有可能的話也來蓋一間。
很想知道這一間最後蓋成的樣子。

作者: 相思園 時間: 2014-3-12 13:51

籃孩長大很多！小孩子不知不覺就大了，
倒不覺得自己又老了

也很嚮往這種房子，這應該要在不多雨的地區才行吧，
北部這邊經常陰雨，
要蓋好，可能得好久！！

作者: 黑面 時間: 2014-3-12 17:28

佩服屋主, 也佩服樓主... 謝謝分享....

作者: 大地彩妝師 時間: 2014-3-12 18:37

用板築法會不會比較快呢？
收起來
期待窗戶、屋頂怎麼搭

作者: 1c2b3a 時間: 2014-3-12 20:28

Casa verde大一直是很有想法的人
請繼續介紹一些特別的事物

作者: juinli 時間: 2014-3-13 17:46

這要花多久時間才能完成?牆壁不用支撐?

作者: Casa verde 時間: 2014-3-13 23:01

感謝大家的鼓勵，我會轉達給屋主的。(不知他的帳號申請過了沒？)

我有查到大大提到的版築法，恆春古城的城牆就是採版築夯土方式建造的呢。至於要花多少時間啊？這我也不知道，目前只是屋主一人常駐現場慢慢施工，偶爾一些朋友會過去幫忙，他是希望趕在雨季前能封頂(一樓部分)，但看進度將會很拚。至於窗戶部分怎麼做？我也很好奇，有聽他說會用窗眉之類的，但細節還是須看到了比較清楚。

找到一篇版築法的相關文章：恆春古城破壞原因調查與版築夯土城牆之研究 - 中原大學
https://www.google.com.tw/url?sa ... NoTC1qtgjjfIR8pVJBg

作者: windidf 時間: 2014-3-13 23:04

請問這樣的房子要申請建造嗎??

作者: fanyu1010 時間: 2014-3-14 18:18

如果混合好的捻土..先用木板做模具..把捻土做成磚塊大小.再陰乾..再堆砌成牆面..最後這樣可以粉刷吧?

作者: Casa verde 時間: 2014-4-1 12:56

fanyu1010 發表於 2014-3-14 18:18
如果混合好的捻土..先用木板做模具..把捻土做成磚塊大小.再陰乾..再堆砌成牆面..最後這樣可以粉刷吧?

大大說的應該就是先做土磚等乾燥變硬後，以磚房方式建造，我想應該是可粉刷的吧？因為即使像這棟非土磚方式建造房子，最後牆面還會進一步處理的。

作者: Casa verde 時間: 2014-4-1 13:03

本帖最後由 Casa verde 於 2014-4-1 13:13 編輯

我也很期待看到完工的樣子，最近又跑去現場幫一點小忙，在此補一下進度照片囉。

按這裡顯示圖片

作者: catbooth55 時間: 2014-4-1 13:18

Casa verde 發表於 2014-4-1 13:03
我也很期待看到完工的樣子，最近又跑去現場幫一點小忙，在此補一下進度照片囉。

Casa verde大大,不知您的朋友在哪個縣市?
他這土屋是否是以資材室去申請的?
好想去看看觀摩!

作者: sheshey2001 時間: 2014-4-1 13:42

真是了不起的意志力，耐力，勞力工法，非常特別。但我發現地主好像少放一種資材(牛糞)，<是牛吃牧草或吃稻草.玉米梗之類粗纖維食物的排遺>。我以前小時候就住過那種泥八加牛糞蓋的土角厝喔，真的冬暖夏涼捏，但也不覺得有牛糞的異味耶。

作者: chsugn 時間: 2014-4-1 14:00

本帖最後由 chsugn 於 2014-4-1 14:01 編輯

Youtube 上面搜尋cob house 有一堆
尤其這個Grand Designs - East Devon - The Cob Castle .超利害

作者: Casa verde 時間: 2014-4-2 11:42

雖假日偶有幫手，但平日只屋主一人施工，所以他開始創造當地就業機會，請了兩位阿嬤來幫忙，不然進度有點落後了。看到大大提供的連結，我想屋主會很期待有那些重機械可以加入的。

作者: Casa verde 時間: 2014-4-18 11:19

本帖最後由 Casa verde 於 2014-4-18 11:39 編輯

進度更新：

工作前當然要先顧肚子囉，準備午尷漫僉纂C

屋角一景：部分外牆已一樓高了。

按這裡顯示圖片

門楣、窗楣已經裝上。

按這裡顯示圖片

按這裡顯示圖片

廁所位置：

按這裡顯示圖片

廁所外觀：黃金儲滿後直接拉出去淨空再回來。

按這裡顯示圖片

按這裡顯示圖片

即將完工的浴室一景：

按這裡顯示圖片

室外環保廁所兩間：

按這裡顯示圖片

按這裡顯示圖片

農場主人說：近期將先誘@間小木屋，加上即將完工的土構浴室、環保廁所，等生活機能俱全後，將歡迎以工換宿來體驗土建築的建造，細節等主人確定後再說囉。

PS：農場是朋友的，但這小孩是我家的。(對照籃子內的小籃孩，長大不少喔？)

按這裡顯示圖片

作者: Casa verde 時間: 2016-4-12 11:12

本帖最後由 Casa verde 於 2016-4-12 11:17 編輯

更新一下近期的進展照片

按這裡顯示圖片

現在好像會限制照片上傳張數，改天再繼續貼好了。

作者: 黑面 時間: 2016-4-12 20:39

又兩年過去了，籃孩的現況也要貼一下。。。

作者: 笨羊 時間: 2016-4-12 21:12

Casa verde 發表於 2016-4-12 11:12
更新一下近期的進展照片

這兩年沒有遇到颱風嗎？
還是說，這間半成品的屋子特別「勇健」？

作者: Casa verde 時間: 2016-4-13 00:01

本帖最後由 Casa verde 於 2016-4-13 00:40 編輯

這幾張是2014~2015的幾張進度照片。

即將封頂

開始上樑

按這裡顯示圖片

上樑位置近拍

按這裡顯示圖片

龍骨梯安裝

按這裡顯示圖片

另一廂房的屋頂施工

按這裡顯示圖片

屋頂內部近拍

按這裡顯示圖片

屋頂封頂暫告一段落

按這裡顯示圖片

內牆粉光

按這裡顯示圖片

客廳入口

按這裡顯示圖片

客廳側窗

按這裡顯示圖片

客廳前小池塘映照著室內燈光

按這裡顯示圖片

作者: Casa verde 時間: 2016-4-13 00:21

本帖最後由 Casa verde 於 2016-4-13 00:46 編輯

時間快轉一下，因為中間有段時間我沒空去幫忙，所以有些照片不是我拍的。這土建築興建過程有遇過颱風暴雨喔，很多很多故事發生在這裡，但故事細節要聽主人自己介紹比較精采啦。

室內一隅（大部分採間接照明）

室內一隅（大部分採間接照明）

按這裡顯示圖片

室內一隅（有天窗採光）

按這裡顯示圖片

走道

按這裡顯示圖片

廁所預定位置

按這裡顯示圖片

屋側（可明顯看到一樓為土建築，小閣樓為木構造）

按這裡顯示圖片

右側廂房屋頂露出一點點的磚造煙囪，是室內土炕座椅的排煙煙囪。

按這裡顯示圖片

作者: Casa verde 時間: 2016-4-13 00:27

本帖最後由 Casa verde 於 2016-8-12 10:59 編輯

黑面發表於 2016-4-12 20:39
又兩年過去了，籃孩的現況也要貼一下。。。

哈囉～好久不見，黑面大大：小籃孩有比較大了喔，所以連桶子都快進不去囉。（在院子玩著新買的桶子，左邊藍褲子那一個，攝於2015.01.31）

作者: s67012001 時間: 2016-4-13 22:27

Casa verde 發表於 2016-4-13 00:27
哈囉～好久不見，黑面大大：小籃孩有比較大了喔，所以連桶子都快進不去囉。（在院子玩著新買的桶子，左 ...

抱歉，我有點懷疑，大大您這房子可否經得起白蟻肆虐的考驗....

作者: Casa verde 時間: 2016-4-14 23:53

s67012001 發表於 2016-4-13 22:27
抱歉，我有點懷疑，大大您這房子可否經得起白蟻肆虐的考驗....

謝謝您提的好問題，這建築動土至今約兩年，根據屋主的回覆是：目前尚未有白蟻的蹤跡。但其實不只有白蟻肆虐的可能，颱風、地震、防水、抗雨等狀況在這兩年下來，屋主已都經歷過且累積很多寶貴經驗，他還蠻樂於分享的。

作者: Casa verde 時間: 2016-4-21 10:01

前幾天去拜訪這位朋友，順便告知網友想參訪土屋，所以等相關細節討論出來之後再來邀約想參加的朋友囉。

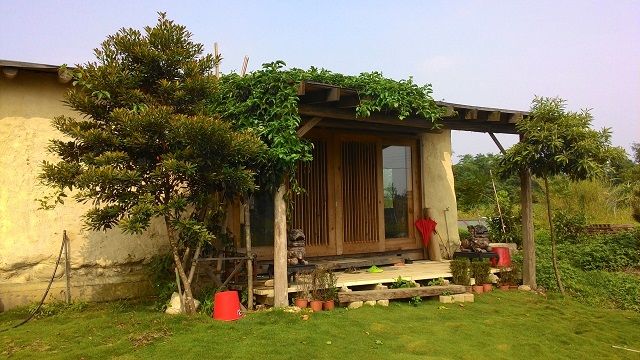

以下是土屋入口近照。

按這裡顯示圖片

作者: 黑面 時間: 2016-4-21 10:08

他的水池也很讚。。。

作者: Casa verde 時間: 2016-8-12 11:19

本帖最後由 Casa verde 於 2016-8-12 12:29 編輯

這邊有另一個土建築的案例，考量興建過程防雨及入住時間壓力，所以先採鋼構搭建屋頂及臨時居所（貨櫃屋），外牆與隔間內牆則自己用土團慢慢堆疊，這是個摸索的過程，也考驗著意志力，目前外牆即將封頂，先恭喜這戶人家囉！

隔間內牆厚度較薄所以本來上半部埋鐵網以強化結構，但後來發現有點多餘且不方便疊土，所以後來把上半部鐵網剪掉，也方便嵌入其他造型變化。

朋友送屋主的彩色玻璃板，透光後有很漂亮的光影。

按這裡顯示圖片

下兩張拍攝時間是尚未與窗框接合時拍的，後來發現黏土乾燥收縮時有拉動窗框導致稍微變形，所以黏土比例與窗戶選材很重要，會建議先預留窗戶位置，等黏土乾燥後再修飾窗戶安裝位置並裝上，若採木窗更佳。（屋主經驗談）

按這裡顯示圖片

作者: Casa verde 時間: 2016-8-12 11:21

本帖最後由 Casa verde 於 2016-8-12 12:25 編輯

基地剛好有黏土，所以所有內外牆的黏土都不用買，挖起的坑剛好當生態池，一些採光玻璃都是朋友送的，有些是回收的，牆壁頂端有放了一排酒甕（不是下面照片中的綠色啤酒瓶，那是採光與裝飾用），據說以後小孩結婚時會用到。

按這裡顯示圖片

按這裡顯示圖片

雖西曬但室內不熱，土牆的隔熱效果相當明顯。

按這裡顯示圖片

貨櫃屋以後會變成儲藏室，上面是星光觀景台。

按這裡顯示圖片

作者: HankHsieh 時間: 2016-8-12 13:58

佩服屋主, 也佩服樓主... 謝謝分享.... +1

作者: nongchangdan 時間: 2016-8-29 21:57

如果是用夯的可能更快一，但是需要添加石灰等材料。

作者: Casa verde 時間: 2016-8-30 19:20

這裡有一段詳細的示範說明：
傳統土埆厝建造 https://www.youtube.com/watch?v=N4QmYRupE2o

作者: bdb09 時間: 2016-11-15 13:09

Casa verde 發表於 2016-8-12 11:21
基地剛好有黏土，所以所有內外牆的黏土都不用買，挖起的坑剛好當生態池，一些採光玻璃都是朋友送的，有些是 ...

謝謝 Casa verde大大的分享 , 最近正在看 [[ 用手雕塑的建築：「土團屋」建造指南及住居哲理..... ]] 這本書 , 我也很想自己親手蓋土屋 , 最近一直在想每週只有假日才能到山上 , 目前沒有任何建築在我們的地上 , 所以每次去後車廂都放一堆的工具 , 如果還要露營過夜 , 要帶的東西更多了..... 每週這樣載來載去實在很麻煩. 如果先用鋼構作個支撐及屋頂 , 這樣去露營就不怕下大雨了 , 還可以先做個簡易工具室放工具及露營用具 . 如此就不用為了怕搬東西麻煩而當天來回 , 可以在山上的時間就更多 , 土屋也可以每週蓋一些. 真是太棒的好點子了..

有個問題想請教 , 這個土屋下面週邊堆的石頭 , 是從水泥平台上開始堆起 , 還是有一部份石頭是在水泥以下?? 會這樣問是因為我想蓋房子的地方 , 原本的地主已經在那裡弄了水泥平台 , 所以我該直接堆石頭做牆腳, 還是要把水泥挖開成溝再填入石頭??

作者: Casa verde 時間: 2016-11-15 13:55

bdb09 發表於 2016-11-15 13:09
謝謝 Casa verde大大的分享 , 最近正在看 [[ 用手雕塑的建築：「土團屋」建造指南及住居哲理..... ]] 這本 ...

屋主是用水泥先灌出一個基礎平台後，上面再開始落卵石，挑選適合的卵石交疊砌上去，若要穩固一點，個人建議是鑿開一道淺溝之後再落石上去，畢竟台灣有地震因素需考量，但屋主也表示：蓋好至今也經歷多次地震，都沒有問題，我想可能這土屋有足夠的牆壁厚度，以上提供您參考囉。

作者: Jim0524 時間: 2016-11-16 16:08

可以在水泥地面上,鑽一些洞插入鋼筋(植筋)突出地面的鋼筋也不用長,方便砌石牆就行了! 要在混凝土地板鑿溝要有打石機,會比較麻煩,植筋也比較強壯ㄡ!

作者: Jim0524 時間: 2016-11-16 16:18

這個房子真的蓋的有味道! 不過跟我的房子蓋的一樣慢!

作者: Casa verde 時間: 2016-11-16 22:10

Jim0524 發表於 2016-11-16 16:08
可以在水泥地面上,鑽一些洞插入鋼筋(植筋)突出地面的鋼筋也不用長,方便砌石牆就行了! 要在混凝土地板鑿溝要 ...

好建議喔！

作者: joker200215 時間: 2016-11-21 14:56

想請問一下，是我的電腦問題嘛？我看不到樓主的照片耶!!OTZ

作者: Casa verde 時間: 2016-12-10 22:48

joker200215 發表於 2016-11-21 14:56
想請問一下，是我的電腦問題嘛？我看不到樓主的照片耶!!OTZ

我看可以耶，您要不要再測試看看呢？

作者: joker200215 時間: 2016-12-12 12:53

Casa verde 發表於 2016-12-10 22:48
我看可以耶，您要不要再測試看看呢？

隔天就可以了，可能當天網路的問題！謝謝!!^^
