標題: 砌石+砌磚之擋土牆..施工法介紹 [打印本頁]

作者: rdmigo 時間: 2010-7-15 17:15 標題: 砌石+砌磚之擋土牆..施工法介紹

本文章最後由 rdmigo 於 2010-7-15 19:38 編輯

ㄏㄏ大家有時會想自己慢慢整地,又一直苦無方法整成水平!
是因為是坡地...就要擋土牆或是簡易砌石牆..
所以就找一些以前拍過的照片分享給大家參考!
60~70..等年代之(三合一)組合
[attach]29947[/attach]
1.約50~70年代使用最多的砌牆工法
2.70年代人工悄水泥的施工法(含道路)
3.古代方式之人工疊石法ㄑㄑ交錯法)
依順序..1>>2>>3
....(古代原始方法)
[attach]29948[/attach]
....示意圖....
[attach]29949[/attach]
..低坡處及收尾(依自然緩坡而下)
而石材底部與平面水泥接觸,
石材須依45度順勢加疊上去(水平)方向//
第二層\\\ 兩層交成...ㄑㄑㄑㄑ
[attach]29955[/attach]
紅磚式交丁砌牆法..重點下寬上窄之工法(圍牆例外)
並在底處用水泥加強保護底部之結構
[attach]29956[/attach]
底部水泥加強過薄..雨水刷過之狀況
[attach]29957[/attach]
水泥磚交丁法
[attach]29963[/attach]
頂層收尾方式
[attach]29964[/attach]
水泥加卵石之斜坡式疊石法
[attach]29965[/attach]
縫隙間隔加(搜旁..台語)
[attach]29966[/attach]

作者: yellow1 時間: 2010-7-16 16:49

水泥磚這種擋土牆，不是出現60-70年代，應該在80年代以後才有的！

最後一張照片應該是漿砌卵石～

作者: rdmigo 時間: 2010-7-16 22:48

本文章最後由 rdmigo 於 2010-7-16 23:51 編輯

2# yellow1
水泥磚部份並未註明年代....

不過謝謝你的告知!
而有些工法之解說很多是老師父說的 (大部份是台語)
翻成國語..會有點難說明清楚!
還有一些是從日據時期的長輩..(現在已搬到天堂了)
而有些用語多是以前記憶中..而現在的解釋可能有誤差!
所以注意重點及慢慢磨練,就會有好的或是新式工法..
做這一帖子時..想到中橫天冷路段!還留有一些施工第一代
的卵石砌牆...與軍營區還留有一些不一樣的型式
我會想辦法找些資料回來!給大家參考~
比較特殊之疊法
~兩層內縮式水泥加卵石砌牆法~一頂二底,年代以久產生間隙
[attach]30015[/attach]
~~~~多層蛇籠內縮式擋土牆~~~
1
[attach]30016[/attach]
2
[attach]30017[/attach]

作者: cherrypeng111 時間: 2010-7-17 10:17

請教一個一直不解的問題
蛇籠是用鐵絲網網住一堆石頭
鐵絲經久會生繡會斷
那石頭不就會散開?
一直很疑惑????

作者: rdmigo 時間: 2010-7-17 20:48

請教一個一直不解的問題
蛇籠是用鐵絲網網住一堆石頭
鐵絲經久會生繡會斷
那石頭不就會散開?
一直很疑惑????
cherrypeng111 發表於 2010-7-17 10:17

曾經聽過老一代說過..鐵線生鏽斷裂是會散開...
不過在裝籠時已經有擠緊及層層緊壓在一起
而鐵線生鏽裂開,石頭會慢慢釋放出來..
但是石頭形狀是多邊橢圓形會自行找位置鑲住
如果面積及層數夠多到最後會變成自然崁坡...
所以大約是這樣!不過以前我知道的老師父..
大部份多打單程車票....去了..!!可能暫時無法
給你很好的答案...
再說當初有這蛇籠設計與建造時..
我看過最早在60年代!(那時我還是猴屎憨仔)
也曾聽過監工說...保證50年...

ㄚ知...開一張50年支票..說的人多..搭車去了..

因這樣!有機會在找一些被大水與自然損壞的蛇籠
給大家參考...

作者: rdmigo 時間: 2010-7-17 23:25

本文章最後由 rdmigo 於 2010-7-18 00:10 編輯

~~續1.....
紅磚交丁工法系列...
1.紅磚L角加(氣窗=監視=蛇穿洞)

[attach]30059[/attach]
2.氣窗特寫
[attach]30060[/attach]
3.蛇穿洞....

[attach]30062[/attach]
4.砌成排水溝之樣式工法
[attach]30061[/attach]
5.排水溝上
[attach]30063[/attach]
6.排水溝下
[attach]30064[/attach]
7.上層全貌
[attach]30065[/attach]
8.另一種紅磚砌牆
[attach]30066[/attach]
需要大張參考請按這裡<<<<<<續.....

作者: finhisky 時間: 2010-7-18 14:38

看到蛇籠想起之前聽說
某長官很喜歡採用自然生態工法整治河流防汛(蛇籠不知道算不算?)
原因是因為每次颱風就會整個被破壞
然後就可以在發包一次

作者: rdmigo 時間: 2010-7-18 21:58

看到蛇籠想起之前聽說
某長官很喜歡採用自然生態工法整治河流防汛(蛇籠不知道算不算?)
原因是因為每次颱風就會整個被破壞
然後就可以在發包一次
finhisky 發表於 2010-7-18 14:38

蛇籠也算自然工法的一種..(我自己認為的)
資材簡單壽命也算長..造價成本低...施工快..
別相信RC萬能=造價高施工慢...
在快速變動之環境..如施做現場既有用不玩之卵石!
蛇籠是不錯之選擇!也可做前鋒把水流減速
後衛設計傳統大型石駁(這是較古老作法)
現在把重點地方在石駁1/2以下用RC加強並做消波處理
與加放肉粽並做連環扣處理
在大甲溪出海口兩側附近有綿延五公里以上之
(好像到東勢多有)
傳統大型之卵石坡坎(石駁,台語)幾十年前
再用RC加強處理與消波+肉粽
而現在之高美溼地觀景台下與北側...
在第一代原始設計時..是使用漿(水泥+三分級配石+砂)砌卵石工法..
建造時期約在韓戰時間(當地老灰丫)講的與高美油庫同時期
好像有點...扯太遠了....
不過依現在之建築工法與設計師之理念!
在台灣是沒有萬年工法....只有驗收過...就...
OK!了..........

作者: rdmigo 時間: 2010-7-20 13:00

本文章最後由 rdmigo 於 2010-7-20 13:15 編輯

續~~~~~

2.1 水泥磚疊牆+氣窗(因地點是公廁所以拍完就走...)
(我知高美油庫還有一間水泥磚造倉庫.下次再去拍照)
[attach]30180[/attach]
2.2
[attach]30181[/attach]
2.3 漿砌卵石之排水溝及歲月痕跡
[attach]30182[/attach]
2.4 較有歷史之排水溝與水泥柱+鐵絲網+鐵欄門
[attach]30183[/attach]
2.5 有特色之資材室(農舍)ㄚ祖級ㄟ...
[attach]30184[/attach]
2.6 拆後餘生.....僅留少許土角磚做無言之...
[attach]30185[/attach]

續~~~~

作者: rdmigo 時間: 2010-7-20 20:35

本文章最後由 rdmigo 於 2010-7-20 20:48 編輯

找到一些關於砌石資料與報導!
後山砌石<<<<按這裡看影片解說與介紹
......
特有中心出版之~~砌石之美刊物(pdf)
.............

作者: janey 時間: 2011-3-30 15:23

本文章最後由 janey 於 2011-3-30 15:33 編輯

用這種擋土牆材料做步道應該也不錯

作者: sunny2222 時間: 2011-4-4 22:39

6# rdmigo
對這種"磚砌成排水溝之樣式工法"很有興趣可以多做介紹及如何施作嗎?

作者: rdmigo 時間: 2011-4-5 13:29

6# rdmigo
對這種"磚砌成排水溝之樣式工法"很有興趣可以多做介紹及如何施作嗎?

sunny2222 發表於 2011-4-4 22:39

這個施做快接近有40以上歷史!如果這裡還沒被敲掉..應該還可以做細部觀察!
例如尺寸大小..樣式等...

而這個我不拿手...是要非常有經驗的..才行喔!..

作者: sunny2222 時間: 2011-4-6 12:55

13# rdmigo
謝謝解說!
40年的洗禮,還這麼優雅美麗!
古老的工法真是兼具美觀及耐用!

作者: rdmigo 時間: 2011-4-6 18:31

~~~腳踏石..步階步道石..分享...
這個喔..要如何去使用這資材..由使用者而定..
有看過當桌面使用!

但是大部份當平面緩坡步道用...
給大家參考喔!!
1.步道石..粉面花崗石材..標準尺寸60x30x6  特殊規格60x30x8
  也有30x30x6 依顏色不同價不依..有黑.黃.青.綠.粉面<<最便宜
  而我不是賣家..提供給有需求的人參考用..

作者: rdmigo 時間: 2011-4-6 19:01

續貼....

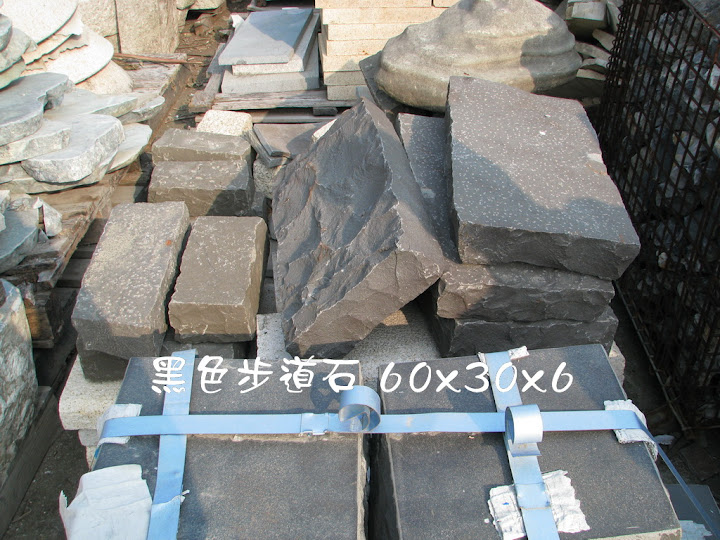

2.黑色

3.青色(近似墨綠色)

4.印度砂岩

5.我收集的黑石板...

給大家參考喔...因為是自然石材...套上拍賣名言...
完美主義人士....請勿參考..因為是自然生成..無法保證每一塊的色澤統一
及尺寸相同..與重量相當..

作者: honeysaldon 時間: 2011-6-23 20:56

3# rdmigo
米糕大~~
我覺得"多層蛇籠內縮式擋土牆"滿好看的~~~
請問一下~~
那個蛇籠如果時間一久腐弛後~~
又遇到長期下雨或地震~~
石頭會不會掉下來或整個坍方????

作者: honeysaldon 時間: 2011-6-23 21:00

6# rdmigo

6.排水溝下紅磚上的青苔粉美~~

作者: Eyesman 時間: 2011-6-24 17:42

6# rdmigo

6.排水溝下紅磚上的青苔粉美~~
honeysaldon 發表於 2011-6-23 21:00

小黑蚊的最愛

作者: rdmigo 時間: 2011-6-24 18:00

3# rdmigo
米糕大~~
我覺得"多層蛇籠內縮式擋土牆"滿好看的~~~
請問一下~~
那個蛇籠如果時間一久腐弛後~~
又遇到長期下雨或地震~~
石頭會不會掉下來或整個坍方????
honeysaldon 發表於 2011-6-23 20:56

完工後依場地自然環境而定...老師傅有說過..保證50年..

說的人..作古了..沒得問起..
而我知道的地點約是民60年代用的..至少可30年以上!
6.排水溝下紅磚上的青苔粉美~~

honeysaldon 發表於 2011-6-23 21:00

[/quote]

這個點在林森路武道館旁的舊宿舍..可以去走走看看喔!
現在應該已經開放了..好久沒過去那裡了...
