分享ZENOAH BK4302 小改啟動盤、油門把手

mexxkikki

最近購入ZENOAH BK4302 軟管割草機
去YOUTUBE看看相關影片後發現韓國人的4302
後面還有EZ的字樣，原來是搭載易啟動裝置的4302
圖片說明:韓國人的BK4302EZ

啟動方式影片如下:
韓國BK4302EZ啟動
下面日本割草機的啟動方式似乎是先拉再彈回去啟動，
不知道是不是我的錯覺，如果是的話我比較喜歡這種
日本BKZ315啟動影片
日本kioritz割草機啟動影片

既然相同機型就比較好找，查了一下需要的物件有:
1.啟動盤支架(啟動盤比較厚的關係，所以要墊出來一點)
按這裡顯示圖片
2.啟動盤(裡面的構造會有2組鋼片彈簧，所以會比較厚一點)
按這裡顯示圖片
按這裡顯示圖片
3.啟動撥爪(台灣有賣的輕拉型啟動盤的撥爪跟這一樣，但不確定通不通用)
按這裡顯示圖片
按這裡顯示圖片
(以上為購物網站擷取照片)

找了一下台灣這邊好像沒這些套件，
後來還是找韓國代購買了相關套件，有機會再找看看日本那種的
純商品總額：2929
代購及運費合計金額：3149

按這裡顯示圖片
按這裡顯示圖片
按這裡顯示圖片

原廠啟動盤:
按這裡顯示圖片
換裝照片
按這裡顯示圖片
支架的銅套內徑是5mm，鎖機殼的牙是6mm，熱心的農機行帥哥老闆把銅套擴孔
按這裡顯示圖片
厚度比較
按這裡顯示圖片
使用感想:真的有比較輕拉(廢話)，爽度+100

老闆表示已向ZENOAH台灣代理商訂購相關套件
價格應該會在2千多塊這區間，
未來想要加裝的人就不用像我這個搞剛了

----------------------------------------------------分隔線----------------------------------------------------------

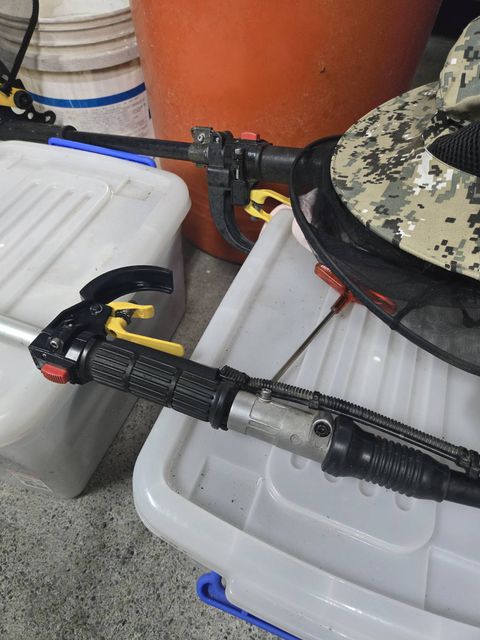

油門把手:

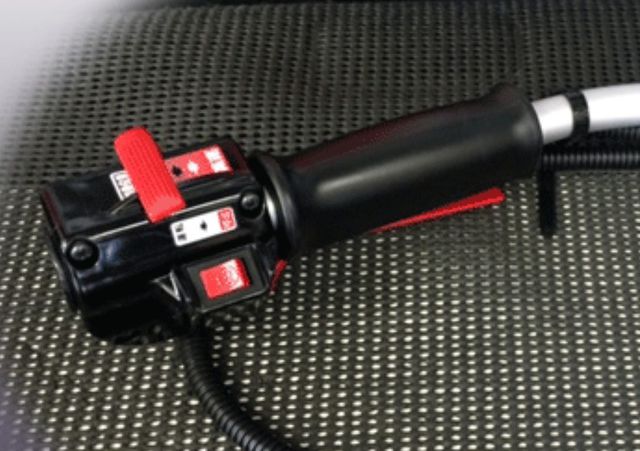

推薦這種2段式的，上面還有停止開關，可以用轉螺絲方式調整第1段油門最大深度

這個是管徑24mm用的
按這裡顯示圖片
按這裡顯示圖片

這種是管徑26mm用的，這個可以向農機行訂購，大概也是1千多塊
按這裡顯示圖片
按這裡顯示圖片

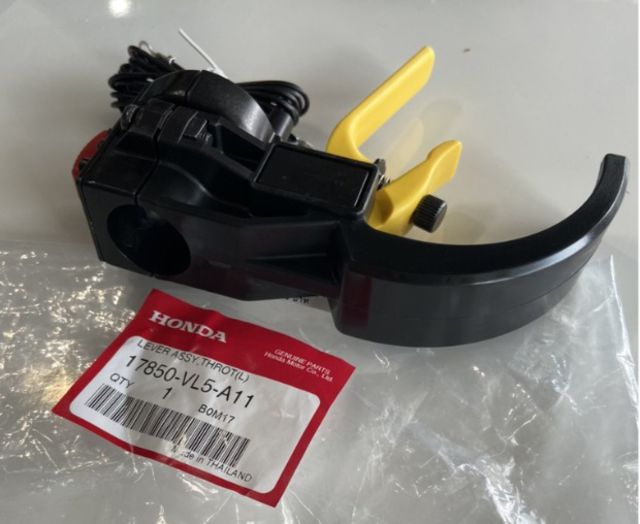

目前這台4302會改用以下這種油門把手，特點是不用轉螺絲，而是靠指撥調整油門最大深度

按這裡顯示圖片
介紹影片

等東西寄到後會再次更新:

經過長久的等待，購買的物品終於來啦
啟動盤套件:防止繩索溜進去的珠珠
按這裡顯示圖片
啟動盤套件:這個就是一個固定座，放置繩索的地方
按這裡顯示圖片
啟動盤套件:拉柄
按這裡顯示圖片
安裝完成:
按這裡顯示圖片
按這裡顯示圖片
按這裡顯示圖片
更換啟動繩索完成
按這裡顯示圖片
油門線及軟管固定環
按這裡顯示圖片
與原本的固定環比較，多了滿多自由活動的空間
按這裡顯示圖片
握把(提把)套件:握把使用高密度海棉材質，握起來很舒服，也很防振
按這裡顯示圖片
按這裡顯示圖片
與原本的比較，另外4302比4301的握把更有彈性一點
按這裡顯示圖片
4302的可以打開安裝，無意中發現
按這裡顯示圖片

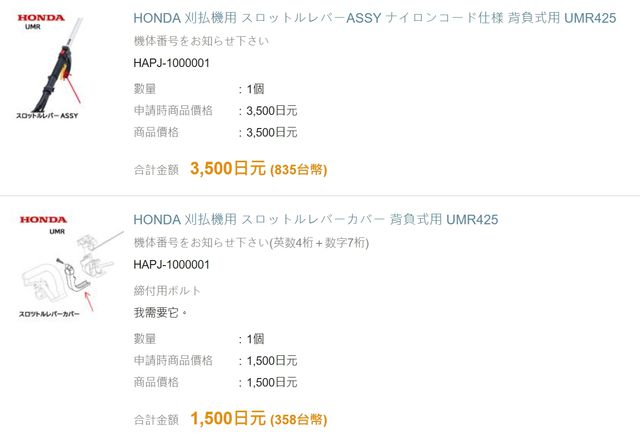

油門把手相關套件:保護蓋
按這裡顯示圖片
油門把手相關套件:本體
按這裡顯示圖片
油門把手相關套件:油門握把，這個其實不買也可以，
但是我想要分離操作桿的時候不想油門把手還卡在操作桿那
按這裡顯示圖片
油門把手相關套件:油門握把內部連軸器
按這裡顯示圖片
油門把手相關套件:油門握把內部連軸器
按這裡顯示圖片
按這裡顯示圖片
按這裡顯示圖片
按這裡顯示圖片
傳動軸要使用長度1530MM，這個有運送的問題，所以找個直徑8MM的修改一下裝上去
按這裡顯示圖片
油門線比較:附的油門線明顯小了一圈，但是化油線那邊的鋼絲頭我不會退，
所以我還是沿用舊的再修改一下油門把手出線的長度
按這裡顯示圖片
更換成內六角白鐵組合螺絲，全機應該只剩下汽缸組4科還是黑鐵的
按這裡顯示圖片

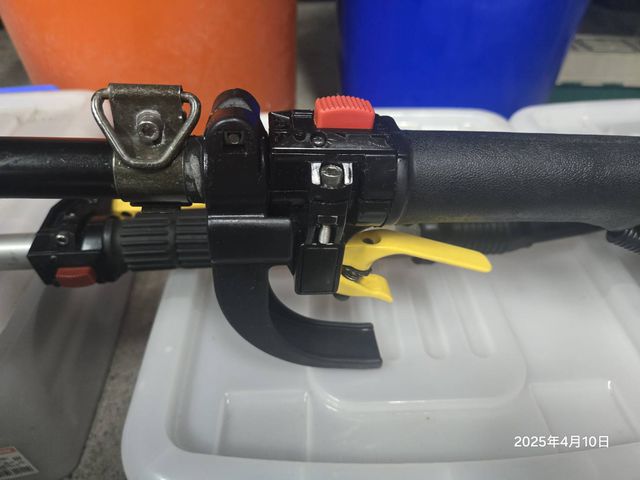

操作桿需要再鑽1孔來固定握把
按這裡顯示圖片
以前買的轉速表
按這裡顯示圖片
減壓肩帶:蝦皮購入
按這裡顯示圖片












按這裡顯示圖片

按這裡顯示圖片

按這裡顯示圖片

按這裡顯示圖片
