錏管棚架，請問這種結構OK嗎？

jonce

1.

2. 請教有經驗的home友，

3. 我原本的棚架只有3x9米如上圖，

4. O是水泥柱10x10x240埋60公分共8枝，

5. 其餘均用竹子搭成方格狀如圖1

6.   A           B           C           D

7.   O-----------O-----------O-----------O

8.   |           |           |           |

9.   |           |           |           |

10.   |           |           |           |

11.   |           |           |           |

12.   O-----------O-----------O-----------O

13.   1           2           3           4

14.

15.   圖1  A1=3米多 AD=9米多

16.

17.

18. 現最底下做橫樑的四根竹子 A1, B2, C3, D4

19. 均已裂開隨時會斷，必須立即更新了

20.

21.

22. 打算採一吋厚錏管來改，

23. 基於不浪費打算不裁切，

24.

25. 改成6x12米，即四面均<<<懸空外堆1.5米>>>

26. 剛好10隻1吋6米管，全用彈簧夾固定如下圖

27. 直接鋪一張6x12米樓梯安全網。

28. 不知道強度OK嗎？

29.

30.

31.   E     F           G     L     H           I     J

32.   +-----+-----------+-----=-----+-----------+-----+

33.   |     |           |     ↑     |           |     |

34.   |     |           |   縮管接  |           |     |

35.   |     O A.        O B.        O C.        O D   |

36.   |     |           |           |           |     |

37.   |     |           |           |           |     |

38.   |     |           |           |           |     |

39.   |     |           |           |           |     |

40.   |     O 1.        O 2.        O 3.        O 4   |

41.   |     |           |   縮管接  |           |     |

42.   |     |           |     ↓     |           |     |

43.   +-----+-----------+-----=-----+-----------+-----+

44.   5     6           7     M     8           9     0

45.

46.        E5 F6 G7 H8 I9 J0  6根直向 (因為水泥柱有方向性無法改）

47.   圖2  EL + LJ 和 5M + M0 4根橫向 縮管接成12米

48.        柱位 ABCD1234 8點為3x9，四面外推1.5成6x12

49.

50.


複製代碼

BlackDragon

我覺得要理解文字敘述好難！
一直認為詢問問題者應該花點時間秀出照片才是！
解決問題的人才不致於提出解決方案卻處處被提問者打槍！


只是為什麼大多數的人都很怕公開圖片呢？





你的錏管重量不會比我的重，重量和承載及結構是相對的關係！

smhu

最好是做成鈄屋頂哦，因為下雨之後雨水是很討厭的，只要能夠將雨水洩掉，整體來說都算是OK的！以現況來說可考慮單鈄(另外一邊就當成是洩水面囉，以短邊來做鈄坡會比較好處理)

jonce

BlackDragon 發表於 2016-5-23 00:02
我覺得要理解文字敘述好難！
一直認為詢問問題者應該花點時間秀出照片才是！
解決問題的人才不致於提出解 ...

哈哈~ 抱歉~
補上昨天拍的，




原棚架兩排共八根水泥柱，上面全部用竹子
現在竹子裂開了，眼看可能隨時會塌，
故有此問~

jonce

smhu 發表於 2016-5-23 06:30
最好是做成鈄屋頂哦，因為下雨之後雨水是很討厭的，只要能夠將雨水洩掉，整體來說都算是OK的！以現況來說可 ...

這是瓜棚而己啦，沒有屋頂。

水泥柱也不可能移得動或增減高度了。

想請教四面縣空1.5米，
四週用一吋厚管夠力嗎？

或者其實不必這麼大隻？
畢竟力是吃在水泥柱中間上那四根，
而不是四週那六根。

BlackDragon

jonce 發表於 2016-5-23 20:44
哈哈~ 抱歉~
補上昨天拍的，

原棚架兩排共八根水泥柱，上面全部用竹子
現在竹子裂開了，眼看可能隨時會塌，
故有此問~

看樣看就比較清楚～

主橫架也就是跨在水泥柱上的支柱要夠粗夠厚！
而其他縮短間距的要夠輕！

所以八支柱　倆倆一對，總共有四支是架在水泥柱上！
這四隻必須要夠粗
我的棚架有支柱的位置都是厚管，跨架上調整間距則是薄管，一方面怕厚管太重，底下一定要有支撐，一方面怕薄管太軟，不能用在承重方向！

為何要用樓梯安全網？因為方便取得有剩料？
如果是新購品，我建議用和我一樣的，處理藤蔓類會比較容易許多！

建議是三米為單位，而非六米為單位，六米太寬，中間會垮！
除非你可以確保你的棚架牢靠，網子拉緊時不會影響結構！

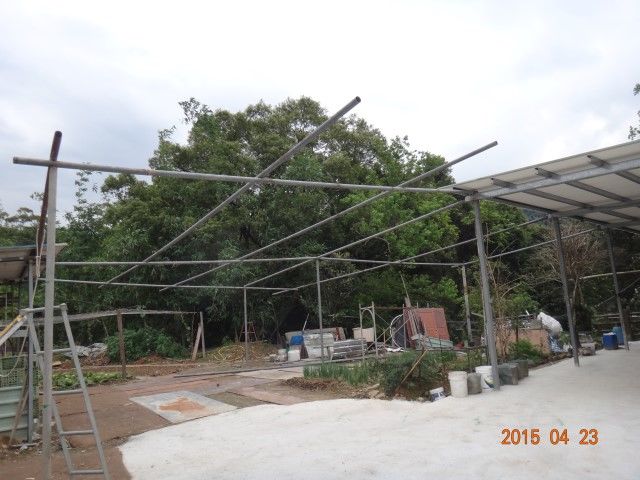

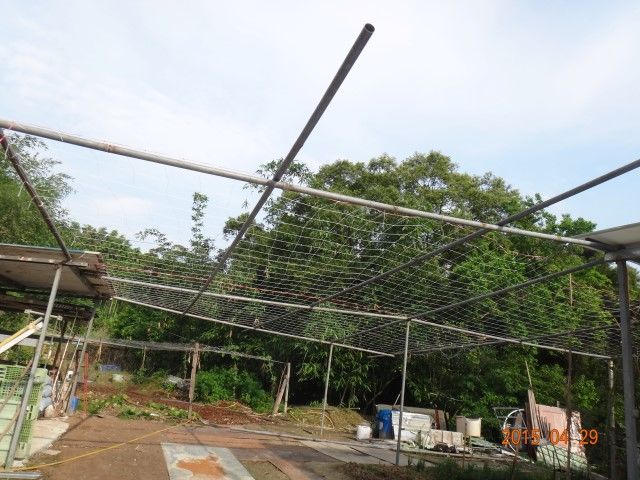

我的棚架是用電焊，我需要人可以在上方行走，我的間距也不會太大，中間還用鋼索做拉挺！

真正在使用時，棚架所乘載的重量並不輕，而我要拆除網子時只要爬上去拉扯藤蔓後解開網繩就可以直接將整捆網收掉，不過依據以前的經驗，我都是把藤蔓拉掉就不管了；網子固定的緊，藤蔓用拉的很快就清除！

只不過～因為你的是安全繩，在拉扯的時候會缺乏像刀割般的細線，所以沒試過！！



我是因為我的材料就是同管徑的厚管和薄管，所以只能這樣做！
你的話，因為你不可能爬在上頭，一吋管做主橫架，剩下就是隨便了！
越隨便的話，越必須擔心下垂！
主橫架厚度不要偷料！
我的懸空管最長約有四米！
不過這四米並沒任何用途，就只是不想切而已！

ryan888

F6,G7,H8,I9可用一吋管,其餘用6分管就可以,但E5,J0兩根中段最好至少要加一支撐在地上(不用水泥柱可用6分管),如果再增加01,04和OA,OD兩枝6分9米管,E5,J0就不用加支撐,個人淺見您參考看看,(注意F6,G7,H8,I9固定在水泥柱要固定好,不然很危險.......錏管很重不比竹子滑落垮下來壓到人會很難看的)

watson

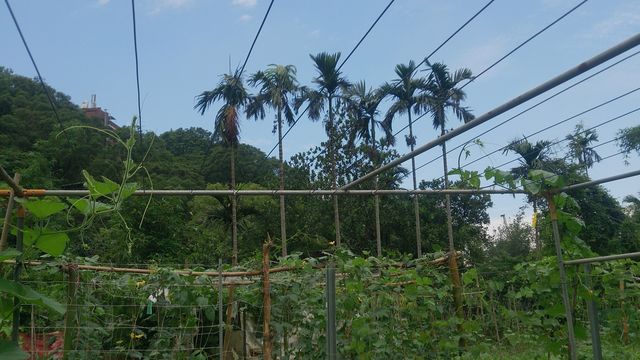

我的瓜棚也差不多3米*9米,3米*3米一根6分錏管,這是部分的圖,提供參考
拉的線用聚脂鋼線,大約25公分間距拉一條,一條線要清理的時候,很快
如果網目太小,瓜長在網子上面,比較麻煩

jonce

1.

2.   E     F            G      L     H            I      J

3.   +.....++-----------++-----==....++...........++.....+

4.   :     ||           ||     ↑    ||           ||     |

5.   :     ||           ||   縮管接  ||           ||     |

6.   :Q    Ｏ A.        Ｏ B.        Ｏ C.        Ｏ D   |R

7.   :     ||           ||   縮管接  ||           ||     |

8.   :     ||           ||     ↓    ||           ||     |

9.   +.....++-----------++-----==....++...........++.....+

10.   :N    ||           ||     O     ||           ||     |P

11.   :     ||           ||           ||           ||     |

12.   :S    Ｏ 1.        Ｏ 2.        Ｏ 3.        Ｏ 4   |T

13.   :     ||           ||   縮管接  ||           ||     |

14.   :     ||           ||     ↓    ||           ||     |

15.   +.....++...........++.....==....++...........++.....+

16.   5     6            7      M     8            9      0


複製代碼

ABCD1234：為8隻原埋設的10x10x240水泥柱

為修正r大所提E5,J0 6米太長容易軟掉的問題
1.增加 加NO縮接OP
2.除水泥柱上那4根用1吋厚管，其餘改6分薄管
這樣每一方格大的3x3小的3x1.5米

材料如下
1吋厚管6米：4隻 置於最低層 F6 G7 H8 I9 直向
6分薄管6米：8隻 6隻縮管接為第二層 EL-JL,  NO-OP, 5M-M0
                2隻直向架在前面三根縮接上為第三層 E5 J0
                這樣
1吋對6分彈簧夾：12隻(兩個++處)
6分對6分彈簧夾： 6隻(一個+處）

1吋管和水泥柱用#12號白鐵鐵絲絞緊固定（有孔可以穿）

現在只怕我埋的水泥柱每根高都有差一些些，
十二米會不會壓不平翹起來。

ps.R大的意思看不太懂，
   是不是加兩隻6分管 QABCDR 和 S1234T?
   也對，放在水泥上是最穩的

ps2.黑龍大，你上面用的是什麼網，可以分享一下嗎^^

jonce

watson 發表於 2016-5-24 00:30
我的瓜棚也差不多3米*9米,3米*3米一根6分錏管,這是部分的圖,提供參考
拉的線用聚脂鋼線,大約25公分間距拉一 ...

所以全都只是25公分的平行線，不必弄成格子狀嗎？

線徑是多少2.8/3/3.5/4 mm?
