##山區簡易引水的方式分享!

smhu

yusanhome 發表於 2016-12-16 18:26
出泉處以土石圍坑，六分hdpe管拉約50米至出水口，管線並非一路往下，有小段由低拉高，取水與出水口高低落 ...

有高低起伏並且會有進氣可能的情況，要在下降再昇高的高點裝排氣閥...

yusanhome

感謝黑龍大與S大撥冗指教！黑大應該有兩段以上高低起伏，所以會有空氣閉鎖問題，小弟由下往上只有一段，應該沒有此問題，小弟的問題是出水口一直都有水出來，只是出水量不大，取水口的水十之八九都溢流掉了。

好柿年年果園

yusanhome 發表於 2016-12-16 18:26
出泉處以土石圍坑，六分hdpe管拉約50米至出水口，管線並非一路往下，有小段由低拉高，取水與出水口高低落 ...

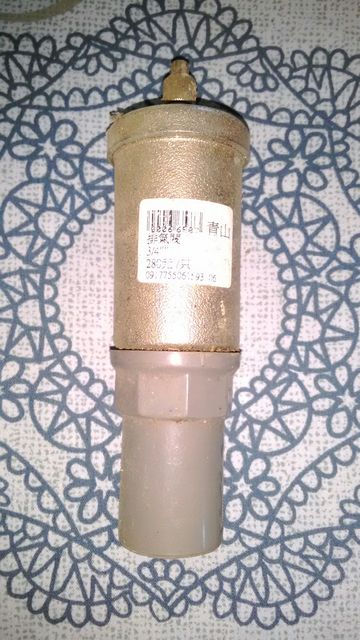

在管線高高低低起伏的高點

安裝一個如上的排氣閥

就可以自動排氣

避免空氣積在管內

yusanhome

好柿年年果園 發表於 2016-12-19 13:02
在管線高高低低起伏的高點

安裝一個如上的排氣閥

感謝好大指教！小弟在出水口加個球閥開關控制水量，讓引水口處一直都保持有水，虹吸作用一直持續，問題就解決了！

BlackDragon

yusanhome 發表於 2016-12-19 17:20
感謝好大指教！小弟在出水口加個球閥開關控制水量，讓引水口處一直都保持有水，虹吸作用一直持續，問題就 ...

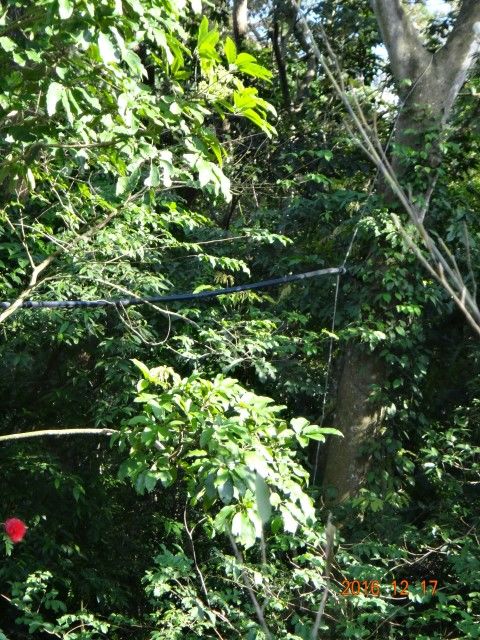

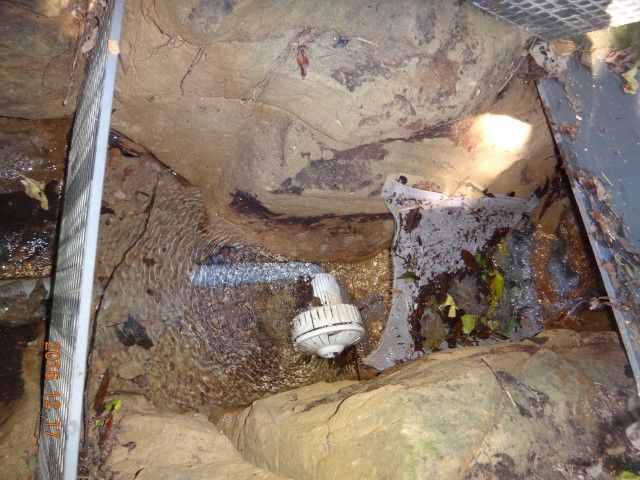

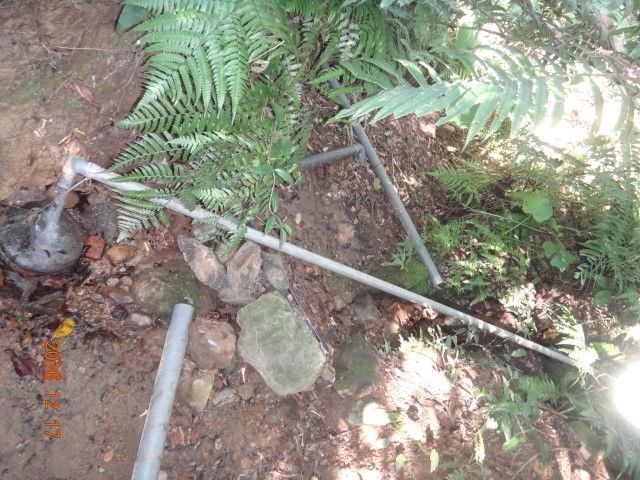

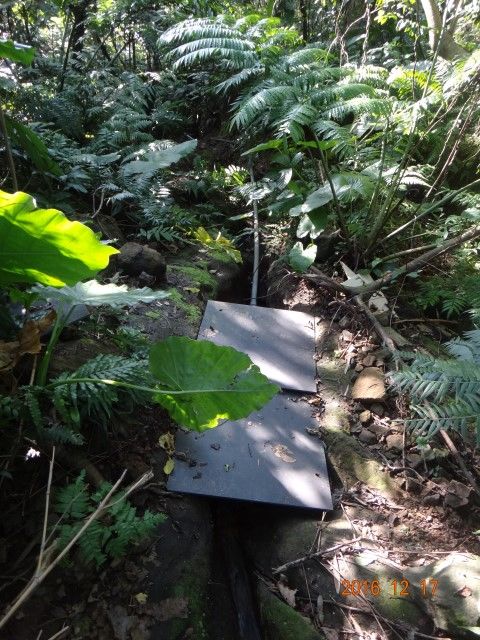

我可能五米、十米一隻排氣
短短的一百米～～

如果進水源源不絕，沒問題！
如果像我的狀況，我大概後天斷流，等斷流的時候就不會自動入水，這是因為水管並沒有足夠的吸力將上游的水往下帶！
這和一些人管路千千米長不同，他們管路長，管路高，水的重力很容易就被拖往下游跑！
當然萬一氣鎖了也是很麻煩的！
整體管線雖然我沒做到，不過還是建議你要盡量拉成高往低；
這點我大概明年年初就會重做了，重做以後就不太需要去水源頭看水，水管沒入水就肯定上游斷流！

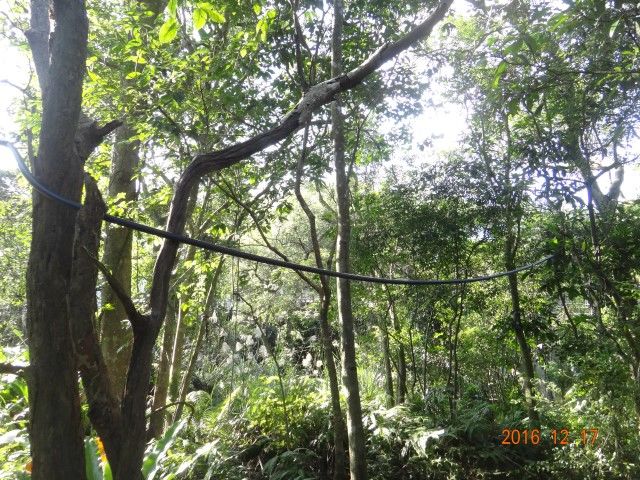

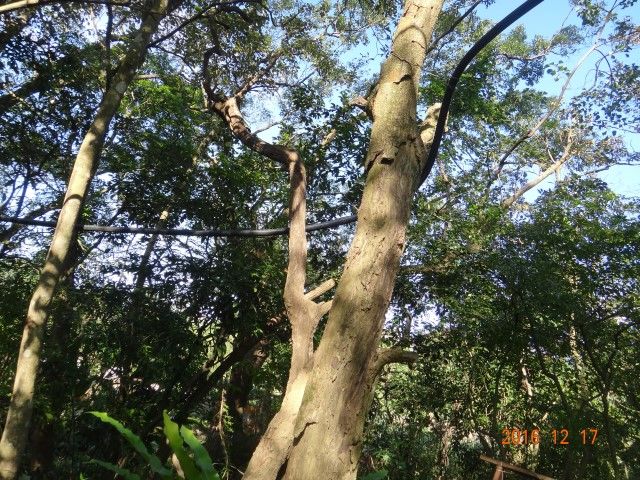

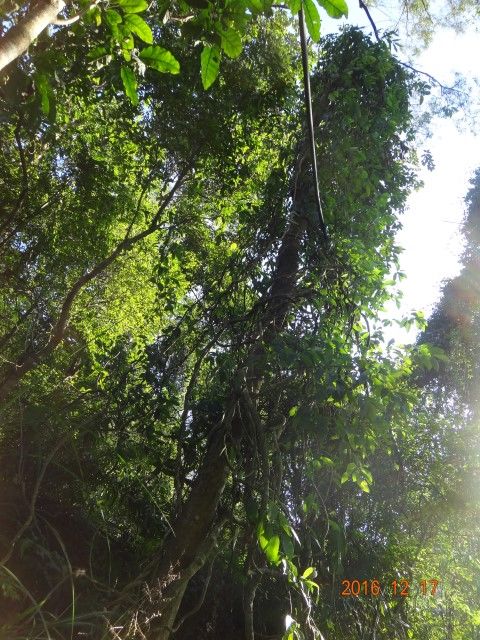

目前還在籌備束管器，到時候要掛上八米高的樹

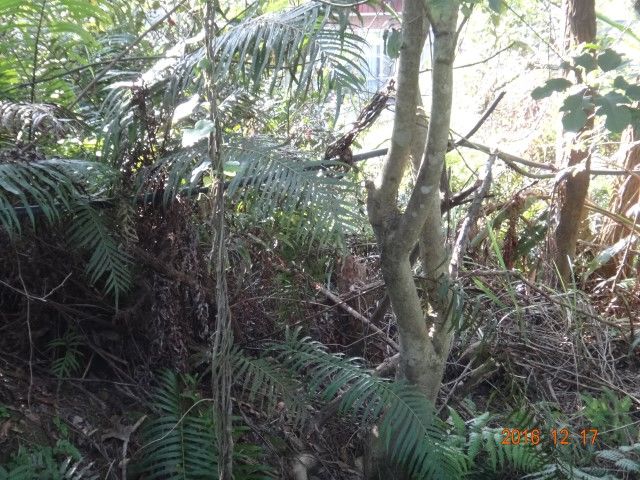

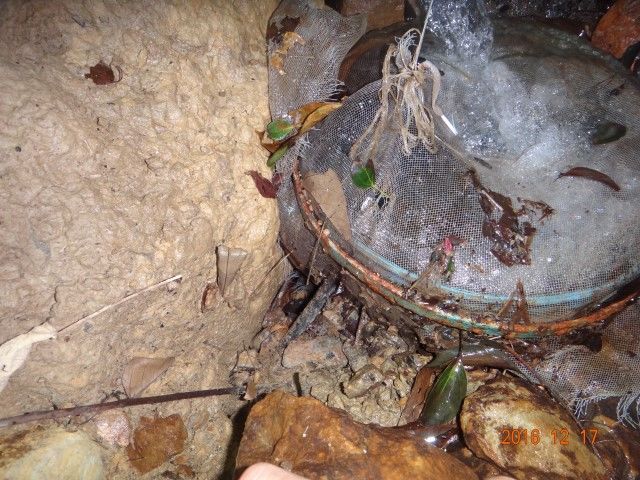

水桶周圍都被掏空了，目前只能這樣做！
因為痛過，必須重新改過！

rdmigo

yusanhome 發表於 2016-12-15 05:49
請問引水管路出水不是很順暢，要如何處理？謝謝！

目前這一場地已經退場好多年了...
原地主已經賣出..交易價很便宜!
約1.4甲出約140就賣了..
但是...在斷層帶正上方..
不過在這裡發展精緻農業
還蠻有機會賺回來......

以下為當初引水的模式!
取水口緩下落差約1m左右管長約20m
後急下約10m 落差也約20m
而形成重力流(管內自吸)就到橘色桶..
就這樣而已....想想還蠻懷念這裡的...
而其他多有人回應好方法..
應該可以解決你的問題!
後續有問題!在說出來!大家一起分享與研究一下解決方式!
目前...我認為還是張大哥的場地
比較有挑戰性..重力.湧泉式
完全沒有透氣管....

池水(引流後>轉>重力流)下到低點在往上湧泉出水
算是唯一的場地!
當初還模擬計算的很久..認為可行才施作...
拼的就是!!不爽給鄰居給看扁..我們這些人...

rdmigo

當初規劃與弄好的後續出現狀況後的簡易養護與狀況排除..


過濾桶改掉了..改成直接通過..



只有一透氣口與取水口差約不到50cm 主要是做等壓協調用...後
等壓與重力壓約由T頭開始計算...最高水位的位置!

>>>排砂口及必須定期排砂..因為此地的水質很差..泥沙過多!


之前的集水桶...+滿水溢流口的觀察..





因後續使用者的需要!有在做一些修改(增加儲水桶)及一些裝備..
好像.....應該有一年沒上去看看了...

yusanhome

BlackDragon 發表於 2016-12-19 19:34
我可能五米、十米一隻排氣
短短的一百米～～

前年取一溪水水源，管線沿溪谷走，今年雨季遭落石撕裂，誰知管中水，滴滴皆辛苦哪！黑龍大的做法是為一勞永逸！

yusanhome

rdmigo 發表於 2016-12-19 21:07
當初規劃與弄好的後續出現狀況後的簡易養護與狀況排除..

R大果然專業，小子佩服！單管進水有問題已經是一頭兩大，之前還搞兩三管互通，常常不知何原因就閉氣，於是東弄西拆瞎搞一番，也不知怎就好了，不過下次又氣閉了！今夏該引水管遭落石撕裂，再三考量而廢管，人就不必氣閉了！山中取水源，除了福份、運氣外，還要智慧及專業知識，不簡單呢！大氣物理知識在下一竅不通，所以水管一竅就常常不通囉！

rdmigo

yusanhome 發表於 2016-12-20 07:10
R大果然專業，小子佩服！單管進水有問題已經是一頭兩大，之前還搞兩三管互通，常常不知何原因就閉氣，於是 ...

我認為還好啦...

搞清楚..1.管內自吸流...2.管內氣阻壓..3.低處會沉砂..

1.通常是沒斷水的狀況..
2.停水復水後...加透氣管(可能會自動排氣及加速水流)
   或作排砂閥門多可以(會多一T頭),必須靠手感去知道大約排的差不多!
3. 這問題就是有水後...甩管子給它排出到出水口...


如果水源頭不穩定或是不等壓..
可以採用集水池的做法..集水後轉成滿水溢流法..
也有重力加勇泉式..
我的OPEN地,就使用三種方式!各別弄到三口水...

1.集水桶滿水溢流+湧泉式出水

2.水泥擋土牆出滲水築池引流

3.溪流水直拉加過濾頭

4.還有一處算是滲水的沉積池<<水過差目前不使用!

大約是這樣!給你作參考...
依目前環境而言...取天然水..後續一定要養護的...
