要如何配電

大地彩妝師

綠色之星 發表於 2015-3-7 20:31
原圖線接的有點亂,這樣接比較簡單乾淨

猜想這張應該也ok
只是顏色沒區分
容易錯亂？

Long-Man

大大, 改接電線, 一定要確認 火線/ 地線 的走法, 光靠電線顏色, 可能會有失誤, 千萬要注意呀 !!  依照您的需求, 只是希望這維一插座 (屋外??) , 不會被 "偷電" , 如果對電線接法沒有十分的把握, 最簡單的方法, 就是 把這個外露 "插座" 封掉, 讓外人無法使用 即可  ........

另外, 如果 用這種一般電燈開關 "控制馬達", 是有一些風險, 要注意 ( 馬達電流 遠大於 電燈耗電 !!) ....

大地彩妝師

Long-Man 發表於 2015-3-8 19:12
大大, 改接電線, 一定要確認 火線/ 地線 的走法, 光靠電線顏色, 可能會有失誤, 千萬要注意呀 !!  依照您的需 ...

感恩
嗯
按鈕1是外面電燈
按鈕2是預留抽水馬達
插座

水電在配電時
應該知道我的需求
所以我想那個負荷應該是ok的

而我所謂的抽水馬達
就是丟在水裡然後它就會把水吸上來的那種
小小的一台
應該不會很耗電吧
我看之前的主人也是從家裡牽了一條電線安置在我家田地上
就用起來了
後來她蒙主寵召
我就把它拿來抽我家的那口井囉~

綠色之星

大地彩妝師 發表於 2015-3-8 18:21
猜想這張應該也ok
只是顏色沒區分
容易錯亂？

大大抱歉,給了錯誤的答案,學藝不精,請見諒!

感謝copy大的提醒與nenghsin大提供的連結

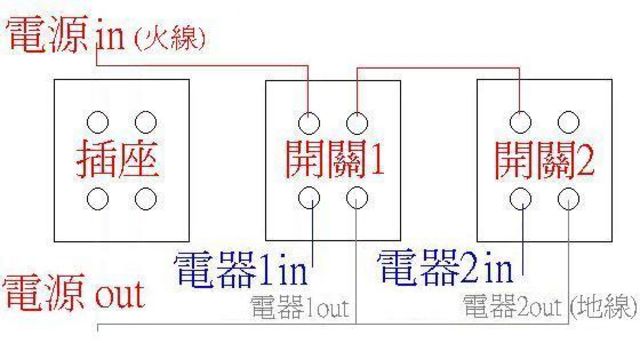

我依照大地彩妝師的需求重新畫了一張,請幫忙看看可不可以

axxxxa

綠色之星 發表於 2015-3-8 20:19
大大抱歉,給了錯誤的答案,學藝不精,請見諒!

感謝copy大的提醒與nenghsin大提供的連結

綠色之星大大，您這張圖還是錯的，開關切下去馬上短路.....

樓主既然有找水電，我看還是讓水電工幫他處理吧，配電這東西
說簡單是簡單，但是弄錯有時候會非常嚴重....




smhu

axxxxa 發表於 2015-3-8 20:27
綠色之星大大，您這張圖還是錯的，開關切下去馬上短路.....

樓主既然有找水電，我看還是讓水電工幫他 ...

啊！不是您畫那一張的就可以了嗎？偶都在加分裡頭寫說是「正解」啦...

大地彩妝師

smhu 發表於 2015-3-8 20:29
啊！不是您畫那一張的就可以了嗎？偶都在加分裡頭寫說是「正解」啦...

????
到底差在那呢？

水電工是之前
現在是我自己弄~

綠色之星

smhu 發表於 2015-3-8 20:29
啊！不是您畫那一張的就可以了嗎？偶都在加分裡頭寫說是「正解」啦...

大地彩妝師希望將插座部分的電源移除
所以我是用那張圖的線路,只是將插座部分移除,並沒有另增新線路
所以不明白還是錯在哪裡,還請知道的講解一下

axxxxa

綠色之星 發表於 2015-3-8 20:38
大地彩妝師希望將插座部分的電源移除
所以我是用那張圖的線路,只是將插座部分移除,並沒有另增新線路
所 ...

您開關底下左邊接負載，然後負載再串接地線形成迴路，才是正確接法。

您開關底下右邊直接接地線，那會造成短路....(因為無負載，開關切下去，電流會瞬間無限大，然後...爆！)

另外說明一下，大地彩妝師大大的圖我還看不懂，所以無法回應。

　
　　

綠色之星

axxxxa 發表於 2015-3-8 20:43
您開關底下左邊接負載，然後負載再串接地線形成迴路，才是正確接法。

您開關底下右邊直接接地線，那 ...

不好意思我以為開關下面右邊是接地線,那改這樣可以嗎?
