錏管棚架，請問這種結構OK嗎？

BlackDragon

jonce 發表於 2016-5-24 00:37
ABCD1234：為8隻原埋設的10x10x240水泥柱

為修正r大所提E5,J0 6米太長容易軟掉的問題

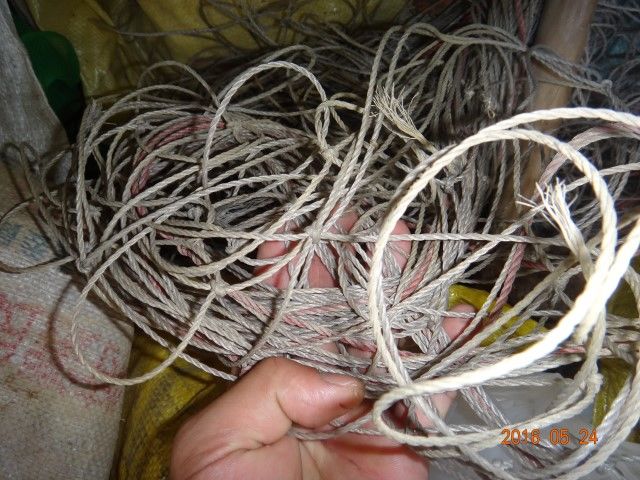

這網子都是家裡的人去農會那邊買的吧！
我沒買過～

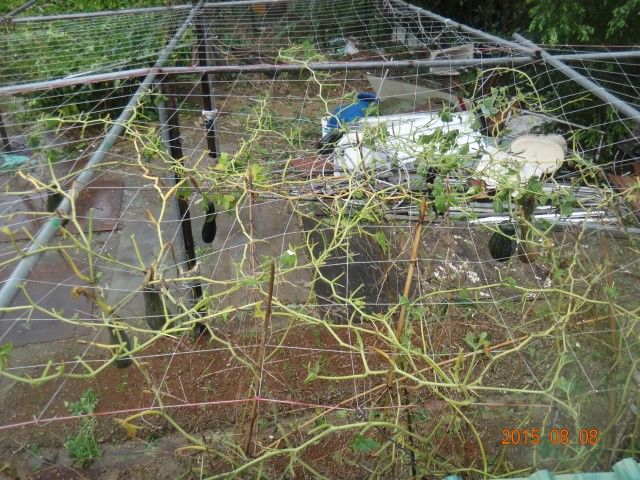

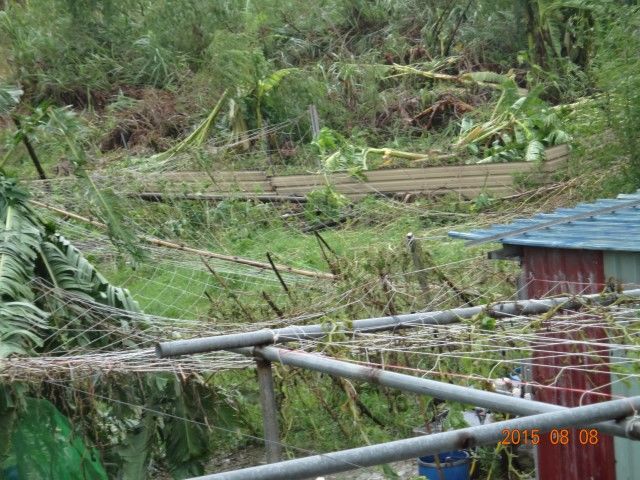

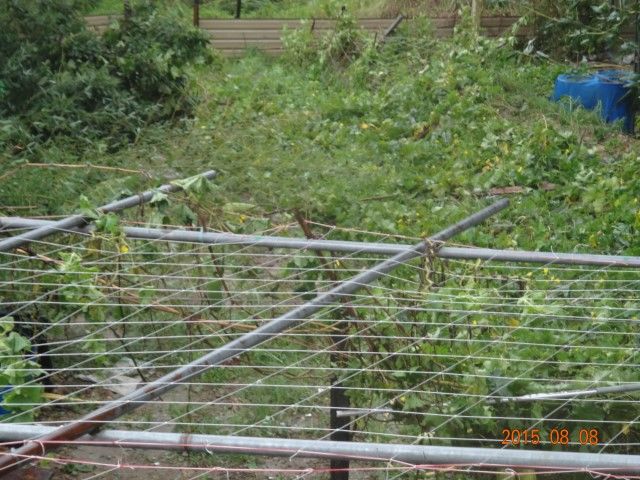

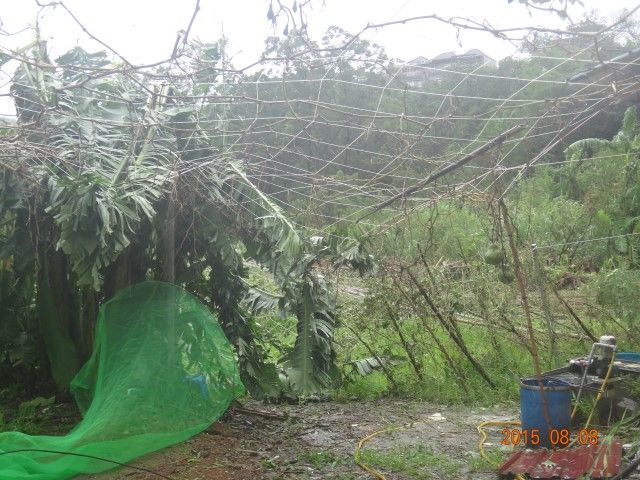

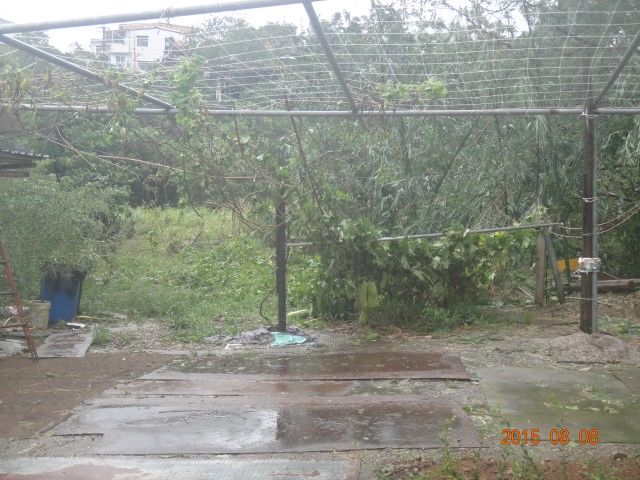

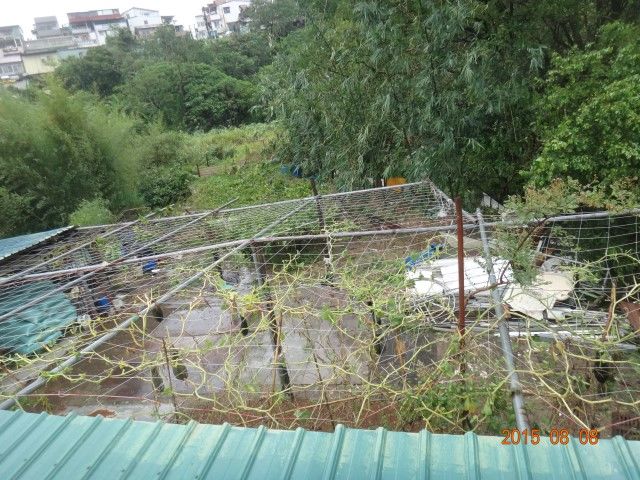

目前的圖檔就只有颱風時的圖檔，加減看！

ryan888

jonce 發表於 2016-5-24 00:37
ABCD1234：為8隻原埋設的10x10x240水泥柱

為修正r大所提E5,J0 6米太長容易軟掉的問題

是我寫錯了,我的意思就如您所理解的,是加QR,ST兩枝6分12米管(不是9米管),若水泥柱有洞可讓一吋管穿過是再穩固不過的了.....

eastern

看到 j大,終於想要搭較耐用的瓜棚了,於是又來野人獻曝一下啦!...

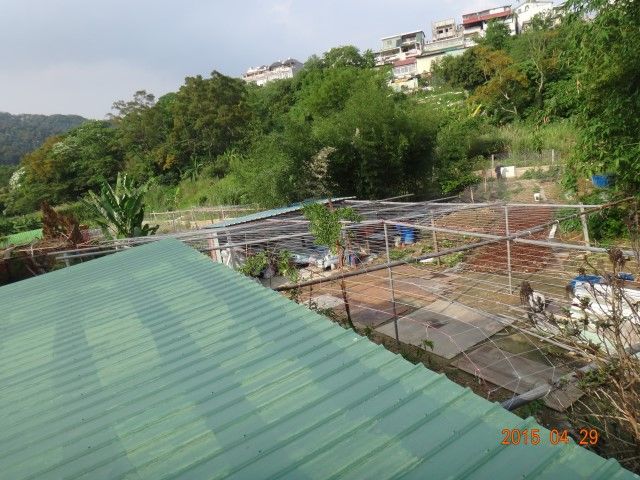

2013年10月搭好,開始使用至今...

主要材料錏管,大部份購自fbike大,的中古材料,以重量計價.



我的立柱跟您的一樣是水泥柱,四周主幹跨在水泥柱上的皆採用6分錏管,中間補強則只用到4分的錏管



訂製的網子上架後,即可使用了! ...



再補一張現況照片,當初也有想到...如果外圍再給它用紗網圍起來,也可以變成網室一間啦!...

jonce

1.

2.       E     F            G      L     H            I      J

3.       +.....++...........++.....<>....++...........++.....+

4.       :     ||           ||     ↑    ||           ||     :

5.       :     ||           ||B  縮管接  ||           ||     :

6.      Q+....+Ｏ+.........+Ｏ+....<>...+Ｏ+.........+Ｏ+....+T

7.       :     ||A         B||    O↑    ||C          ||D    :

8.       :     ||           ||   縮管接  ||           ||     :

9.       :     ||           ||           ||           ||     :

10.       :     ||           ||   縮管接  ||           ||     :

11.       :     ||1         2||    P↓    ||3         4||     :

12.      S+....+Ｏ+.........+Ｏ+....<>...+Ｏ+.........+Ｏ+....+T

13.       :     ||           ||   縮管接  ||           ||     :

14.       :     ||           ||     ↓    ||           ||     :

15.       +.....++...........++.....<>....++...........++.....+

16.       5     6            7      M     8            9      0


複製代碼

10x10水泥柱為 ABCD 1234 八隻，柱頭有U型凹槽為,有洞可以穿鐵絲固定


1吋6米錏管 4隻  F6, G7, H8, I9
            置於水泥柱上的凹槽，以白鐵鐵絲固定於水泥柱上。

6分6米錏管10隻  EL, QO, SP, 5M 4隻單邊縮管
                LJ, OT, PT, M0, E5, J0 不用加工

彈簧夾1吋對6分 16個(++處)
      6分對6分  8個(++處)

買不到縮管加工的話，可能要另外買五金配件來鎖囉。
--
奇怪，家裡的電腦看，文字圖是正常的，
到客戶這裡看，文字圖全歪了，
用截圖補貼好了

陳青

這是6分厚錏管直接站上鋁梯，用大鐵鎚釘進土裡，只用目測，半天獨力完成，地面高約170公分。
歷經兩次颱風，依然不動如山(有點浮誇，其實是堅固不動搖)。
先用黑色膠帶綑綁6~7圈，再用束帶綑紮，十分牢靠，手扳不動搖。

陳青

第二次買的另一批6分錏管，是薄管，便宜多了，很輕，應該是不會這麼強固。
第三次買的另一批，說是2.1公分錏管，又更細更薄更輕，也更便宜。
不過最近，鋼價忽然大漲~~

phl001

A~D,用二支1"  1~4, 用二支1",  A~B....之間用2米6分撐, 共用2支6分
A1.B2之類用6分管,距離1.5米1支, (要省錢,竹子放上去就好. 鐵絲也行, 沒錢有沒錢的作法啦)
用鐵絲,用管夾固定,你爽就好,
上面放網子, A1看用什麼品質, 用6分還好,下來不多,
該會倒,再精算它也倒,  不會倒,膠布包一包也不會倒

BlackDragon

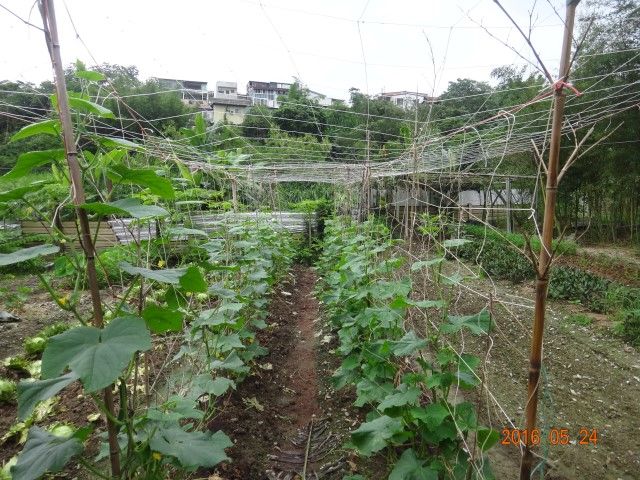

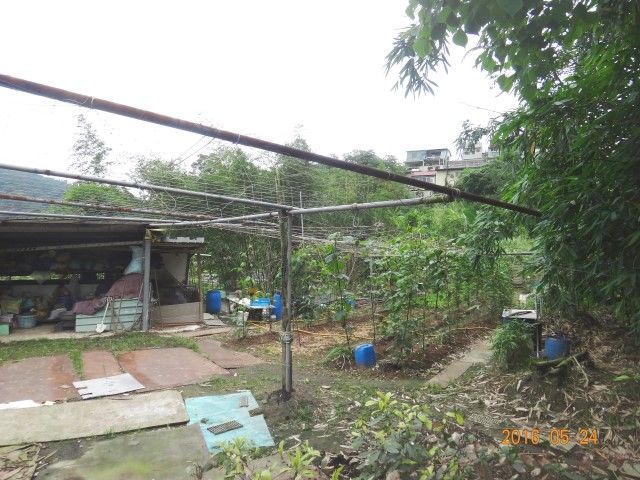

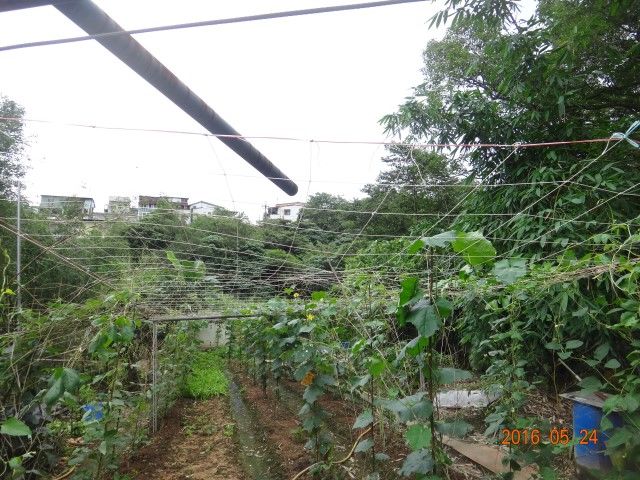

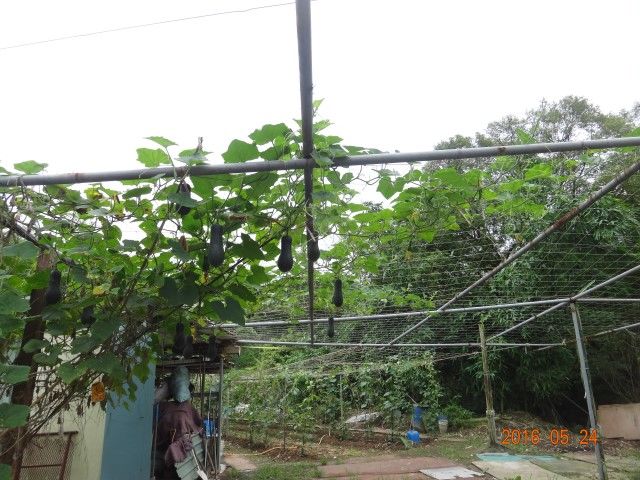

補充今天拍的網架圖檔！

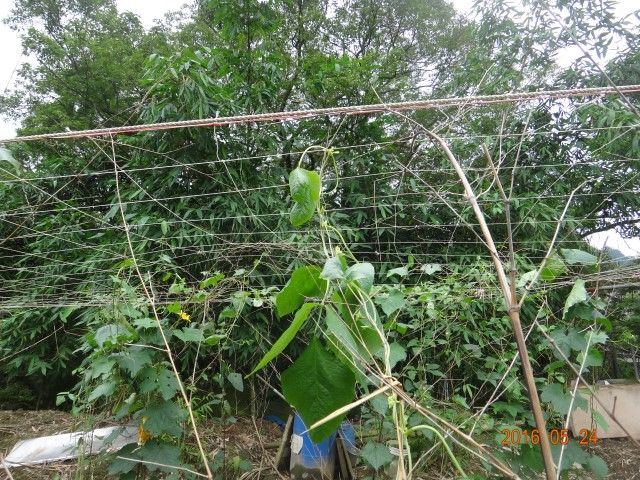

近拍細照

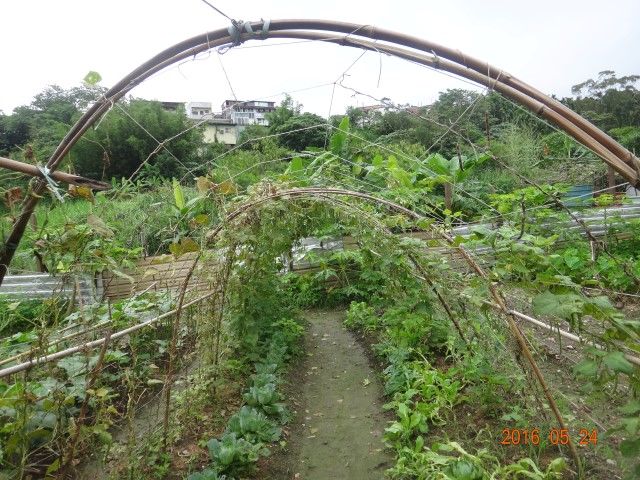

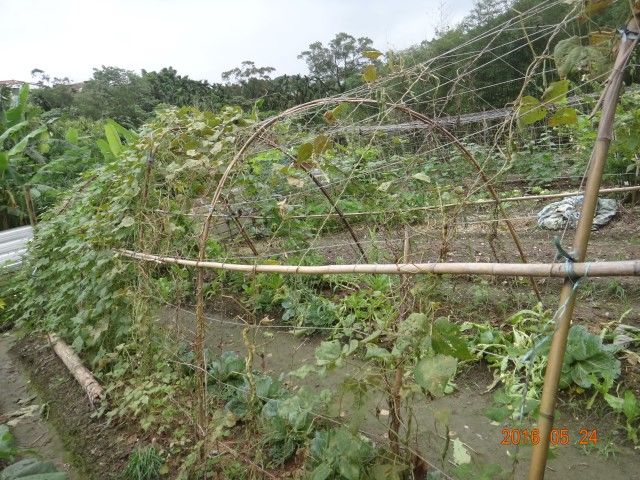

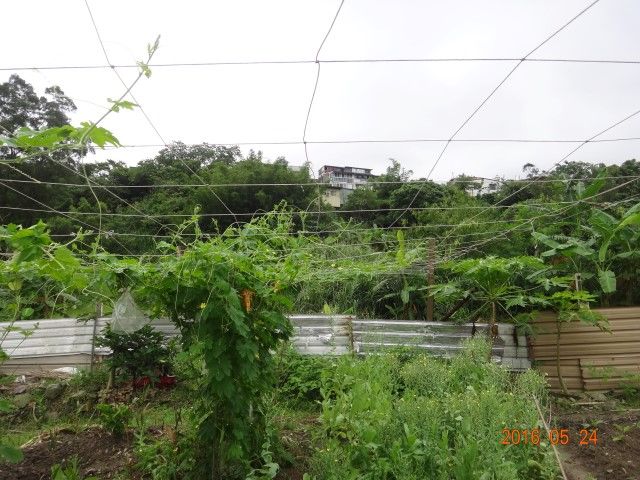

瓜豆混合

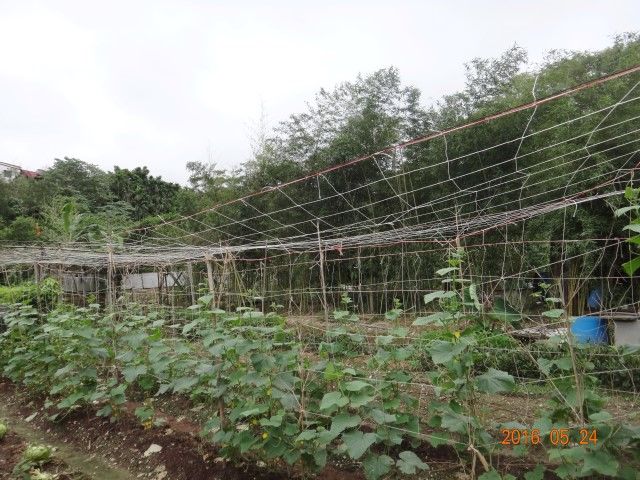

不是每個區域都要使用固定式，固定式只是用作於穩定收成區，其他區域則是輪作為主！
棚架約使用一兩個月就收掉，人不收颱風會幫忙收！




這區域是懸空區，有再考慮繼續延伸出去，但是沒做！
閒置一年多～

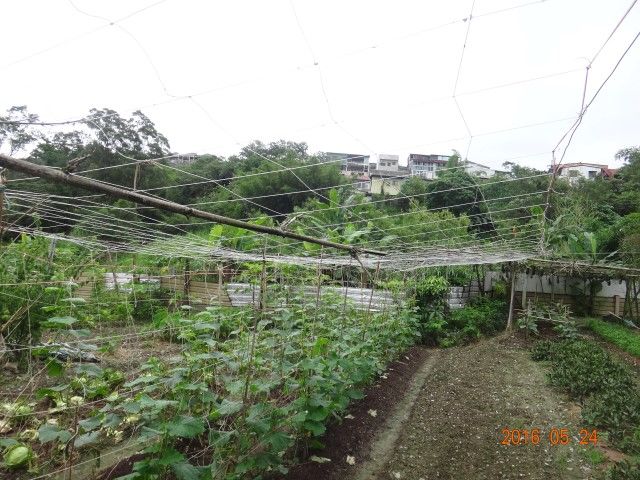

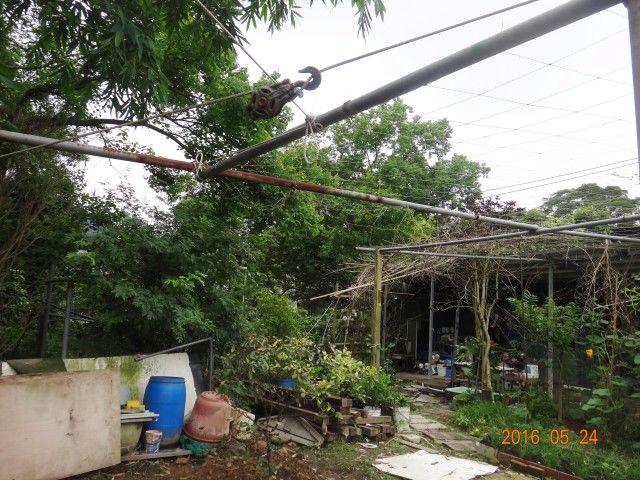

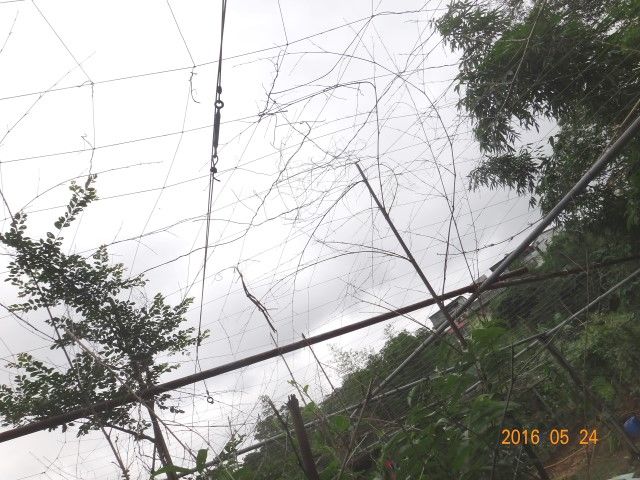

這圖主要是貼鋼索部分，用來撐住網子別下垂！

jonce

感謝各位home熱情的回答，
鐵材訂了，
五金配件網路上網買一通，
週日前應該會到齊，
要先拆除一部分的危棚先。

到時再補上過程和結果。


最終修正版

1.

2.

3.     +.....++...........++....-+-....++...........++.....+

4.     :     ||           ||           ||           ||     :

5.     :     ||           ||           ||           ||     :

6.     +....+Ｏ+.........+Ｏ....-+-....Ｏ+.........+Ｏ+....+

7.     :     ||           ||           ||           ||     :

8.     :     ||           ||           ||           ||     :

9.     +.....++...........++....-+-....++...........++.....+

10.     :     ||           ||           ||           ||     :

11.     :     ||           ||           ||           ||     :

12.     +....+Ｏ+.........+Ｏ....-+-....Ｏ+.........+Ｏ+....+

13.     :     ||           ||           ||           ||     :

14.     :     ||           ||           ||           ||     :

15.     +.....++...........++....-+-....++...........++.....+

16.

17.


複製代碼

中間直向4根1吋熱&#28613;管當梁 400x4 =1600
左右外側2根6分熱&#28613;管當邊 300x2 =　600
橫向5條用10根6分熱&#28613;管  300x10= 3000
　　　6分鍍鋅內接管5支　　25x5 =　125
１吋ｘ６分彈簧夾20支　　　7x20 =　140
６分ｘ１吋彈簧夾20支　　　7x20 =　140（卡到水泥柱，不知那個方向比較扣得到）
６分ｘ６分彈簧夾20支　　5.5x20 =　110　
６分Ｕ型管夾25支　　　　　4x20=　100 (沒發現有內接接管可用時，天真的想用這樣來綁)
運費超取二件　　　　　　　60x2=　120

上面打算買　9.6尺寬(8寸洞正方網目))50米/捆 650(賣家還沒回覆)
上下各拉一條　9.6尺ｘ12公尺  約8000結案

不然手編樓梯安全網照面算積要 30,000  XDDDD


希望計畫順利 不要出大差錯就好。

phl001

jonce 發表於 2016-5-26 18:08
感謝各位home熱情的回答，
鐵材訂了，
五金配件網路上網買一通，

6分啦, 6吋你搬不動
不要想你要怎麼架, 拿重點就好
以水泥柱為支撐點, 每四邊固定好,依你的水準,我特別叮嚀, 以支撐點固定好好好, 其他你要延伸出去2米沒什麼問題
