請問110V和220V的插座怎麼分？

姜姜好

黑面 發表於 2013-10-1 02:39
忘了提醒, T型插頭/插座一定要是250v的, 不要買到125v的.

T型250v的規格是NEMA 6-20P , T型125v的規格是 ...

T型125v這種插座........是認證. HI END級  粉貴的

kuoheidi

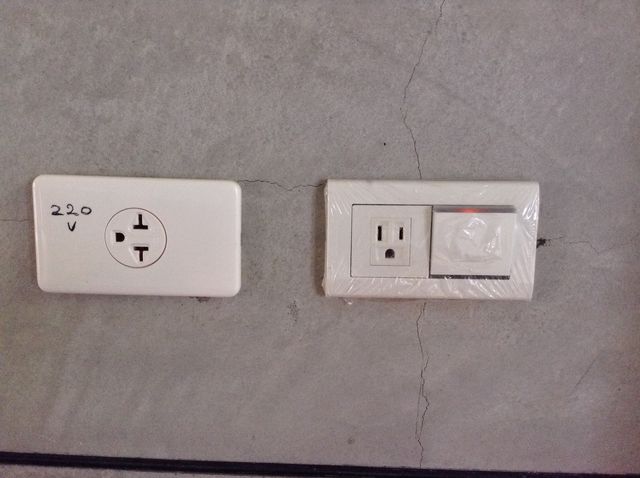

還是用電表量一下，水電說想裝那一款插座都可以。這張照片是我們家的，可用來做手機，平板，筆記電腦充電。

smhu

kuoheidi 發表於 2013-10-2 08:11
還是用電表量一下，水電說想裝那一款插座都可以。這張照片是我們家的，可用來做手機，平板，筆記電 ...

圖左的那個插座不合乎CNS的規範...

黑面

leifd2000 發表於 2013-10-1 23:01
220V  不是一定三孔

兩條線  就有220V

台電來三條線  220V+220V+190V(三相)

????

黑面不懂為什麼有190v的說法, 請教網路大神, 才有了一點了解


簡單來說. 台電送來(X,Y,Z)三條線, 然後經過V型變壓器(變電桶)出來R,S,T,N四條線

如果四條線的接法如下

http://ext.pimg.tw/mazo1230/1162607526.jpg
圖片連結自http://tw.knowledge.yahoo.com/question/question?qid=1507020511452

也就是說, 如果在某一組220v相位的線圈(R-T)中間拉出中間抽頭得到中性線N的話,
就可以得到兩組的單相110v -- VRN, VTN
以及1組單相220v -- VRT

這時, VSN就是190v , 這是因為三相的相位角造成的

要說三相電源的話, 還是220vVRT+220vVRS+220vVST

台電來三條線  220V+220V+190V(三相)

這個說法不合理

alpha

所謂的三相電是為了大型動力馬達所生出來的電力供應方式,一般家庭的表燈用電都是單相220V的供電方式,其實說單相也不是很正確,說成二相也許更能了解,一般會用 紅 白 黑 綠 四色來表示 火線 中性線 火線 接地線,兩條火線對中性線都是 110V ,那220V 哪來的,我們把二相兩個字拿來解釋一番,對,兩條火線在同一時間點,一條是 + 110V ,另一條是 -110V ,所以兩條線的電位差就是 220V ,家裡的插座不論是110/220 那個圓形的插孔正確的做法應該是接到接地銅板上,也就是接大地,目的是怕電器漏電

看這個圖會比較清楚何謂三相電,X軸是時間,Y軸是電壓,為何要這樣,因為馬達三組線圈轉的比兩組順
http://blog.goo.ne.jp/commux/e/932250399b7f23da9a5e64befd84c180

phl001

說的都好專業,,反正自已不要玩亂,錢要讓專業人士賺,不要有孔就插

johnsontw1

記得今年正式搬來花蓮住，把日製的原裝熱水壺插到傳統的110v(H type)，馬上波一聲，馬上慶煙，nt3xxx馬上消失，重點是水電的接錯，還是乖乖的用三用電表量一量吧。

taiwanbigmary

只看外型..
在某些地方是無法保證分的正確!
像是有些學校的工藝教室就看來都是一樣..
沒先問問管理員貿然插上後就可能造成燒毀電器..
就連體育館球場邊的插座..也燒掉學生練舞的好幾台手提式MP3..

黑面

alpha 發表於 2013-10-2 16:11
所謂的三相電是為了大型動力馬達所生出來的電力供應方式,一般家庭的表燈用電都是單相220V的供電方式,其 ...

alpha大提供的連結裡頭的圖片確實清楚



右下角的三角形接法(delta接法), 沒有中性線, 只能提供三相電力


右下角的Y型接法(星形接法), 中間有中性線, 可以提供三相電力, 也可以供應單相電力. 任何一相對中性線都是110v.

這兩種才是標準做法.


至於黑面前面所提到的V形接法, 會有190v的電壓差產生, 能免則免.....

黑面

離題太遠了．．．

對於胡媽媽來說，　如果是要用單相２２０ｖ，就是要依照第二帖，ey5701的圖示，　使用Ｔ型插座，　讓１１０的電器插不進去．


圖片連結自http://www.seec.com.tw/product/p ... ;dno=520&selno=
