自動澆水系統 - DIY 分享..

shiune

phl001 發表於 2014-4-21 22:27
配錯了,有流速沒流量了, 如果馬達 口徑1",主管就要1"到底,  到了定點,再三通(1"轉4分)分出去
水量跟流量 ...

這樣好像配錯了~找時間在更改管路了~感謝

shiune

smhu 發表於 2014-4-21 22:43
建議您到沒屋頂打入KQ400N就可以找到進出水口是1"的恆壓加壓馬達了，但那是一種浪費，換成打入KQ200N可以 ...

這個資訊真好,趕緊來研究看看,謝謝smhu大

smhu

shiune 發表於 2014-4-21 22:52
這樣好像配錯了~找時間在更改管路了~感謝

建議送水主管1"到達分岐管的地方再利用異徑三通縮成1/2"，計算起來1"管徑主管供四支1/2"流速剛好完全相同所以水壓不會減小。

shiune

smhu 發表於 2014-4-21 23:02
建議送水主管1"到達分岐管的地方再利用異徑三通縮成1/2"，計算起來1"管徑主管供四支1/2"流速剛好完全相同 ...

請教ㄧ下...如果先以目前的管路+加壓馬達直接使用灑水...那安裝的加壓馬達會不會容易掛掉呢~?

smhu

shiune 發表於 2014-4-21 23:14
請教ㄧ下...如果先以目前的管路+加壓馬達直接使用灑水...那安裝的加壓馬達會不會容易掛掉呢~?

不會，原因是恆壓加壓馬達是在低於1.5kg/cm2時開始加壓，等壓力到2.2kg/cm2時停止加壓，由於它葉片的設計跟齒輪式不同，所以不用擔心負載過大的情況。

shiune

smhu 發表於 2014-4-21 23:29
不會，原因是恆壓加壓馬達是在低於1.5kg/cm2時開始加壓，等壓力到2.2kg/cm2時停止加壓，由於它葉片的設計 ...

雖然對壓力數值沒啥概念,不過各位大大的經驗,讓小弟省下不少冤枉錢

og2h

如果不顧及整齊度

接管 不管什麼口徑

拿一個大的 塑膠袋 或是圓桶狀的軟袋

兩邊套住各種尺寸的硬管

鐵絲綁緊就好

功夫一點,再加個輪胎內胎當油封

如果要可拆式,拿個筷子,跟繩子

綁住用絞緊的就好.

ldf.apple

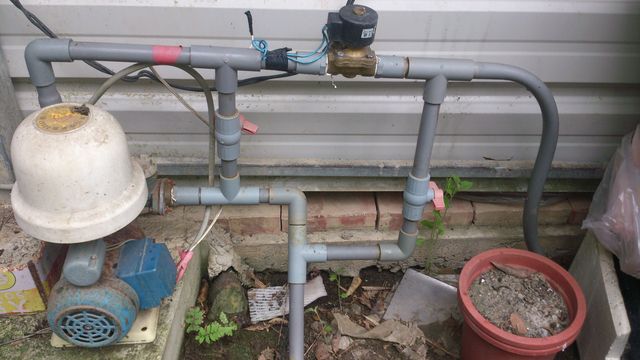

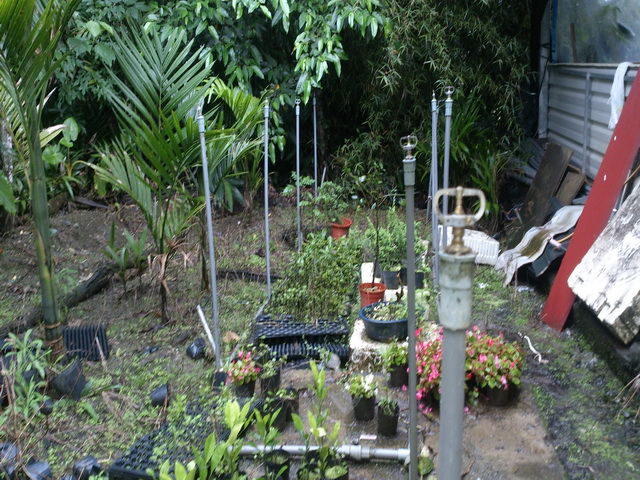

這是我設置的澆水系統是專做插穗繁殖的噴水設備供大家參考

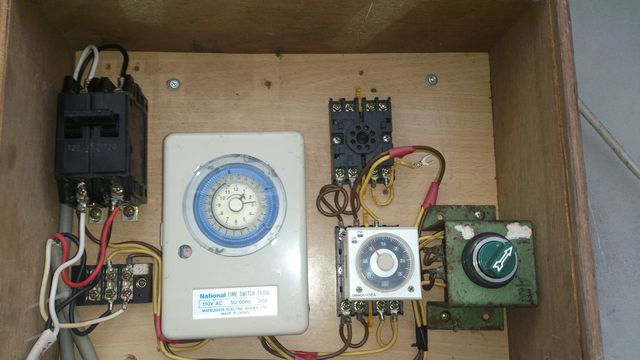

設備材料:電磁開關  24H.TM  時分秒定時器  定時器座台  三段式開關
             電磁閥   加壓馬達(大小視出水噴頭多少而定)
             4/3或2/1塑膠水管  三通  4/3 OT 2/1  三通  異徑大小頭  凡而  龍頭接口  水噴頭(大小視自己需求)
以上是機械式設備材料 現市售有電腦控制器

牛大

ldf.apple 發表於 2014-5-5 17:00
這是我設置的澆水系統是專做插穗繁殖的噴水設備供大家參考
設備材料:繼電器  24H.TM  時分秒定時器  定時器 ...

好專業啊! 完全看不懂...   我地不大所以也不管壓力夠不夠, 反正加壓馬達有需要就加壓, 管子一直接下去, 等壓力不足再找專家求救...

rdmigo

ldf.apple 發表於 2014-5-5 17:00
這是我設置的澆水系統是專做插穗繁殖的噴水設備供大家參考
設備材料:繼電器  24H.TM  時分秒定時器  定時器 ...

你的回水配置好像很不錯...

是不是有很好的穩壓(恆壓功能)效果??
我有打算..做控制器..調整馬達的轉速..
而達到控壓(恆壓)的功能動作..
用在滴灌+液肥輸送之穩定度..
