各位對自動化設備感覺怎樣

dcage123

大地彩妝師 發表於 2014-5-23 11:20
除草
澆水
施肥

這太萬能了...= =

dcage123

呼，這幾天都在找設備，也已經和設備商下訂了

我會先弄成一套進行測試，能不能商品化後面才知道，現階段是弄出來環境測試+自己採用

電磁閥的部份我就先不特別去找，這個要用高級破萬的，還是幾千元的，讓大家自由搭配比較好

我這台預設基本款可以控制8個電磁閥or加壓馬達，分8區測量土壤溫濕度(意思要分八個區域種植不同植物都可以)

另外也保留擴充到16,24,32區甚至更高

不過礙於傳輸限制，感測器的線直線距離約500米，不然訊號容易衰減........(除非加裝訊號增強器)..或是去整合無線款

那都是後續的整合


另可連網遠端控制調整

至於控制軟體內容就是另外的規劃了(這才是重點)，不過因為主機是Windows CE的作業系統，所以可以很活的去寫控制程式。

但基本上會整合在一個戶外掛在電線杆的電信箱內，放室內的我會將操控螢幕外露...(有7"觸控螢幕)


不過因為採用設備的等級，恩，我覺得主體和雨鳥價格有的拼...Orz...畢竟我採用的是類似汽車DVD影音系統的設備
但是基本上功能擴充性會比雨鳥高，擴充時的周邊也會比雨鳥的便宜...(雨鳥那一支土壤濕度感知要15000,買個8支會崩潰)

dcage123

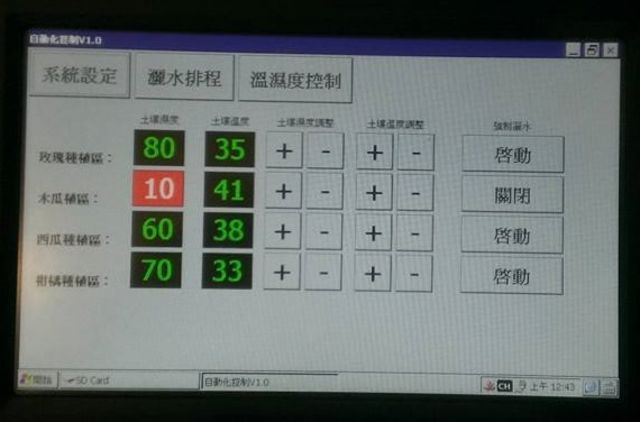

主機送來了

基本上,還是大家熟悉的微軟作業系統...

上面只是我隨便做個樣子看看板面怎樣配置才好去點按鈕

還很多機制要規劃，這種嵌入式系統和廠商還得配合

比較讓我苦惱的還是用電的問題，因為設備有人用220有人用110，所以目前考慮送電進來只要是採用110的，整套系統裝上去後，電磁閥就得選用110的，送220的進來那電磁閥就得用220的...強制轉換成110的搞不好不合乎需求....有些人要用大台的加壓馬達

倒是我只計畫設計一台加壓馬達的控制在上面，省得把系統搞大，畢竟專業農場不是我所想要的目標

小漢

除草是唯不不能自動化的…尤其在菜園裏…

smhu

dcage123 發表於 2014-5-27 14:25
主機送來了

基本上,還是大家熟悉的微軟作業系統...

讓您困擾更多一點，制式的電磁閥是使用24VDC！

dcage123

smhu 發表於 2014-5-27 18:48
讓您困擾更多一點，制式的電磁閥是使用24VDC！

我是有規劃直流Power但主要是轉給別的零件用的XD

真的要全方位顧慮到，可能有的燒了XD

cocacola

特力屋不是有賣定時灑水的東西嗎? 同事就給我一個壞掉的讓我拆來玩,
業餘農作地要自動化好像只有灑水能做吧, 如果只是要灑水應該買個便宜的機械式定時器,
定時開起灑水馬達就好了吧, 有需要用到電腦嗎?

家用電腦與筆電也可以拿來做自動控制, 不過大部分的使用者沒有軟硬體設計能力,
所以只有花錢買現成的商品來用, 不過我很好奇的是買這些貴重物品放在無人的農地上,
會不會被偷阿?

dcage123

cocacola 發表於 2014-5-28 08:39
特力屋不是有賣定時灑水的東西嗎? 同事就給我一個壞掉的讓我拆來玩,
業餘農作地要自動化好像只有灑水能做吧 ...

定時器當然，這是最基本，成本最低廉

其實這種嵌入式電腦，偷兒偷去其實也沒啥用途，因為它不是家用作業系統，裡面沒辦法給他隨便裝市面上的軟體運作，會去買這種產品的幾乎都是公司行號和設備商配合將軟體整合進去，偷兒的市場有限。不過還是會列管，像小弟有買一些偷兒很愛的產品，對方公司是送修時都會查詢是否被登記為贓物。當然不管怎樣被拔都是有機會的，但我覺得只能盡量讓對方銷不了贓。

整體來說是灑水沒錯...
主要還是把灑水這功能變得更智慧化些，省得有些時後烈陽灑不足，不該灑的區域又灑過頭這樣。在軟體控制上會想辦法比較貼近保持該區域的環境動盪。而且定時器不會出報表，電腦就可以出了，到底做了甚麼事情也比較清楚。如果像我這種假日農夫，農地又有網路的話，上班日那又可以遠端去調閱資料和控制。其實裡面還有很多可以做，像水箱水位監控那些。

後期的溫室環控應該也會弄出來....
不過連我自己也感覺整到後面很像大型專業系統
如果需求是純灑水我想是比不過定時器
但有要玩到4區以上的環境分別控制，我想應該比較會有吸引力。主機價格上可能因為採用了這種主機所以較貴，但在擴充周邊上就會比降低好幾倍了。

"不過大部分的使用者沒有軟硬體設計能力"
^^^^^^^^^^^^^^^^^^^^^^^^^^
唉，這就是賣技術了，像我們請知名APP商開發一隻超小超小的APP(可以當作氣象APP那樣只是提供些資訊)...索價近200萬Orz...，要不是我們手上太多專案要趕得外包，不然自己開發1,2個月應該也能做完

suda777

小弟提供一個不用電的滴灌自動化方案給大家參考,如有水流動的溝渠很方便.

1.水錘幫浦由流動水溝抽小水流滴 ( 第2備用方案,使用太陽能板+小抽水馬達)

2.儲存至200公升水桶,再以虹吸管原理,一次排水產生滴灌壓力

3.以6分PC排水管帶,接滴灌頭灌溉.

以上是我目前在運行的方式,24小時抽水運作.

水錘幫浦 運作

水錘幫浦本成低,但使用上變數多,需因環境修正變數,使其持續運作.
小弟不才花了不少時間才了解其中原理,目前水位落差50公分內,進水管8米(6分水管*2),可抽水上2~3米,穩定性持續修正中.

版上己有前輩實作,我是小水流版本.

dcage123

suda777 發表於 2014-6-3 11:25
小弟提供一個不用電的滴灌自動化方案給大家參考,如有水流動的溝渠很方便.

1.水錘幫浦由流動水溝抽小水流 ...

不錯，其實農地依照不同需求和地型可以弄出來多種灌溉法

用系統也是要有特殊條件(必要的電..XD)


=======================
其實開發過程中有很多問題阿，像我前幾天就碰到了
很多東西要和廠商協調的..Orz...硬體設備一根接點沒有使用，所以開發時沒有設計上去就整套GG，得找解決方式
