鏈鋸真難修

coolfish1113

moonlake 發表於 2019-3-24 18:42
coolfish1113兄：
不是油從編號1那裡漏，
而是想要把圖片中黃色區域那塊分離開來（有加一張圖），

抱歉沒看清楚你的意思
這台我沒拆過 不過我猜你的包覆殼體(包含黃線區塊)的主螺絲應該沒拆完 是否蓋在黑色塑膠塞套下?

一般鏈鋸外殼拆起來會有分成 機體殼(左) 機體殼(右)  油門手把 前擋煞車 4個部件

我想你的黃色區塊是被左右機體殼夾住了 有內卡榫

moonlake

coolfish1113 發表於 2019-3-24 23:29
抱歉沒看清楚你的意思
這台我沒拆過 不過我猜你的包覆殼體(包含黃線區塊)的主螺絲應該沒拆完 是否蓋在黑 ...

有1顆在飛輪下面，看的到，但拆不到，
所以，
我才想要把飛輪拆下來。
感謝建議！

aotsen2004

moonlake 發表於 2019-3-25 00:52
有1顆在飛輪下面，看的到，但拆不到，
所以，
我才想要把飛輪拆下來。

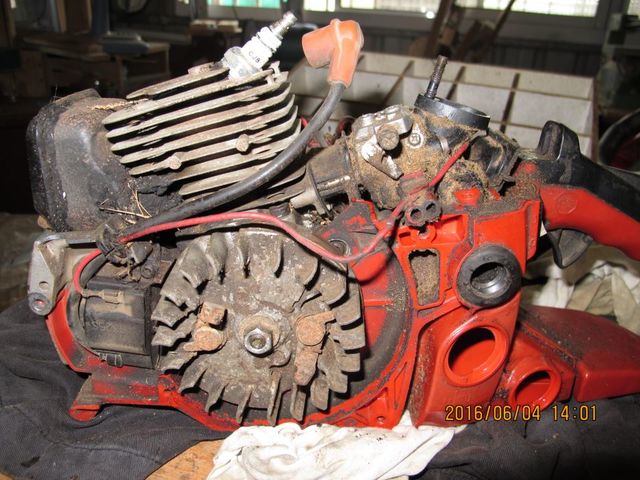

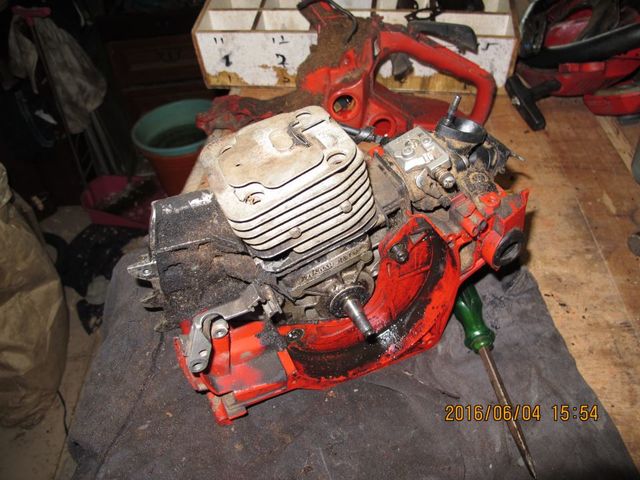

飛輪 中間的螺絲 拆下來後 ~ 飛輪 就能 直接拆下來 ~用 螺絲起子 從旁邊 慢慢撬~

從來沒拆過 可能 比較難拆 ~ 別 太大力撬 ~

這邊  有網友 在拆  小松 16 引擎鍊鋸 鏈鋸機 G3800 ~ 給您參考一下 >>>https://www.mobile01.com/topicdetail.php?f=578&t=4865106

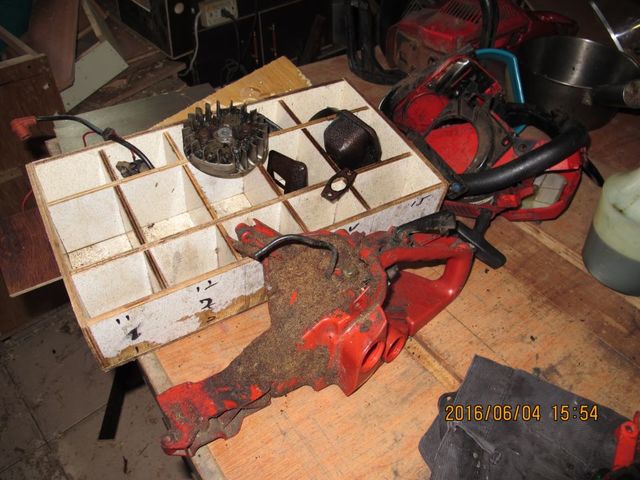

小弟 前幾天 才拆了 1台鏈鋸~ 因為 自拆自拍~ 手油油的~ 沒有 拍 很多細節照片~ ( 拍張照 就 洗一次手 ...... 麻煩 )

280樓 >>>http://www.2home.com.tw/bbs/forum.php?mod=viewthread&tid=38478&extra=page%3D1&page=28

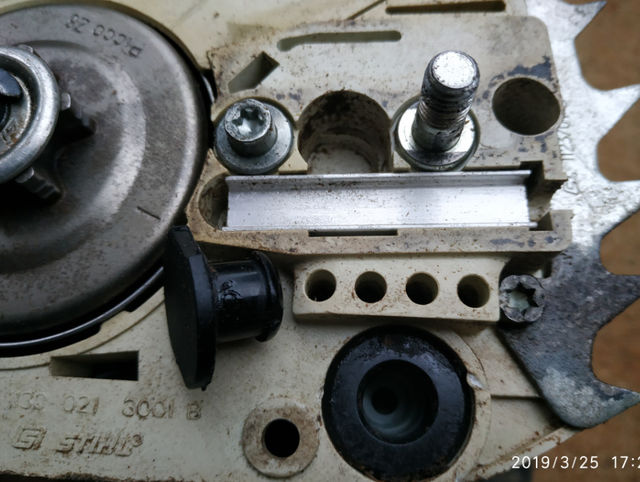

我的 鏈鋸 STIHL MS 180~ 無聊 也會拆下來~ 上黃油 保養~ 清 化油器 內部供油孔~

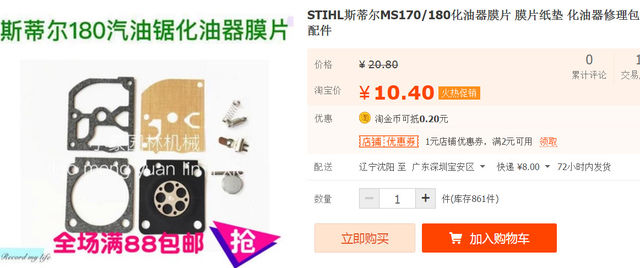

修裡包 掏寶買的 很便宜 ~ 因為 有保養~ 用了 3~4年 還是 一拉就發動 ~ 很好發動 ~~

moonlake

aotsen2004 發表於 2019-3-25 15:35
飛輪 中間的螺絲 拆下來後 ~ 飛輪 就能 直接拆下來 ~用 螺絲起子 從旁邊 慢慢撬~

從來沒拆過 可能 比 ...

謝謝aotsen兄：
建生兄的我看過很多次，也找他的影片，剛好都閃過我需要的那一部份。
上面的敘述剛好都沒說到怎麼拆到分解。
可惜了。

aotsen2004

moonlake 發表於 2019-3-25 16:54
謝謝aotsen兄：
建生兄的我看過很多次，也找他的影片，剛好都閃過我需要的那一部份。
上面的敘述剛好都 ...

您 照片 1跟3的地方 ~ 用 1字起子 撬起來 就好了 ~ 像 這樣  ~


但是 小弟 看不大懂 為甚麼 要 把黑色塑膠塞 拆起來 ~

moonlake

aotsen2004 發表於 2019-3-25 17:34
您 照片 1跟3的地方 ~ 用 1字起子 撬起來 就好了 ~ 像 這樣  ~

aotsen兄：
因為我肉眼可以看到的螺絲都拆了。
除了那兩個黑色橡膠塞的地方沒法確定 + 飛輪下面那一顆螺絲拆不到之外。
所以，自己補腦以為是不是有螺絲藏在那兩個黑色橡膠塞的地方。

我發現小松的真難拆。
目前我拆過的tanaka2台、echo1台，都沒這一台難拆。
謝謝你的經驗分享。

rdmigo

我也搞不懂....為什麼要翹開汽油桶的透氣閥??

還是此透氣閥...會漏出汽油??<<<那就找零件更換

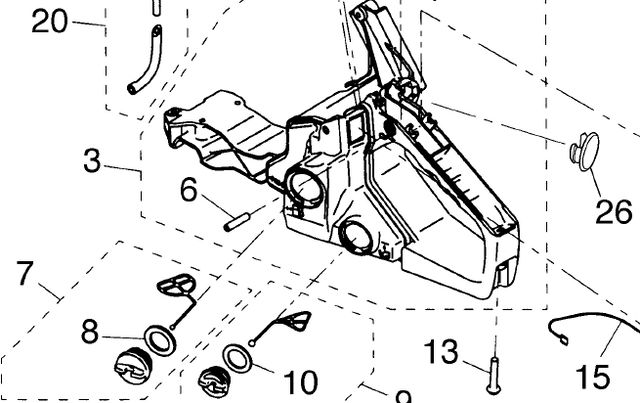

奇怪我找到的組件解圖卻不是很一樣??

KOMATSU

看樓主這樣子
換我早就換一台新的
趁這機會換一台工具大廠生產的電動鍊鋸啊
較安靜, 不用拉到手痠 ....免混油 .......

aotsen2004

KOMATSU 發表於 2019-3-25 21:29
看樓主這樣子
換我早就換一台新的
趁這機會換一台工具大廠生產的電動鍊鋸啊

吃油的 可以 拿著 到處跑 ~

吃電的 在家裡面 使用方便 ~

各有 各的 優點 ~

黃金檸檬

moonlake 發表於 2019-3-24 11:29
換我來問問題了。
機型：小松 G3800 引擎鏈鋸
症狀：油管破裂。一倒油下去，油就很快從油管與油箱那個黑 ...

問題2: 這飛輪的軸心那張照片我放大看過，是內大外細，圓錐體型的，緊合性很高，跟一般汽車方向盤套入的方式一樣，要拿出來真的要一點技巧跟耐性。
飛輪盤的外頭平面又沒看到有小螺絲孔可以鎖螺絲，中心孔我不知道是否有內牙可旋入特殊工具可拉拔出來，沒有的話我的作法就是底下使用兩支一字起子當橇棒成對面橇著，在軸心噴一些WD40，螺帽勿旋入到底要留有餘隙，使用類似中心的工具頂著軸心中心點用小鐵鎚輕輕敲打中心，震動軸心。這種方式需兩個人四支手，可能會造成飛盤破裂，要極為小心。
不然就是看有沒有辦法用手去提著飛輪，另一個人用中心輕輕敲打，沒特殊工具我就只能這麼做，不知道其他大大有沒有更好的方法。

補充:可用木榔頭輕輕敲打飛輪面，使之震動，看能否脫離軸心。






這張看起來孔內好像是沒有內牙的
