edwin9135 發表於 2019-4-10 22:11
我的看法，參考一下：
1.縱向裂痕，代表橫向(水平)鋼筋受拉力變形，鋼筋並未斷裂，只是進入塑性變形不會 ...

edwin 大  真是專業 .. 拉力抗壓 數據 計算
個人是業餘..  沒經過專業教學
常觀察 工程結構 ..及 補強施作
駁坎  補強  外面鋼板施作 簡單..但還在思考  斷面內側如何補強
斷面內承受土方壓力 ...結構支撐不足 (  沒側向地錨拉力 )
側向地錨施作   成本很大
   edwin 大 有好方法可以教學嗎 ? 謝謝 ˉ

aotsen2004

梅姬 發表於 2019-4-10 19:55
謝謝扁幅大的建議
這個擋土牆不小
我擔心鋼筋力道不足

不用 擔心 鋼筋力道不足~

如果 擔心 3分的鋼筋 不夠力~ 可以 換 4分 或 5分 6分 的 ~~

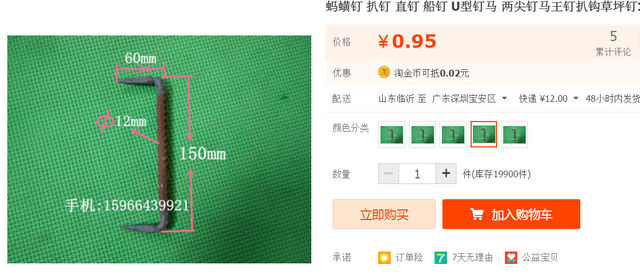

小弟 是 看到 您 打算 像影片中 用的 鐵片 鎖上去~ 才聯想到 為何 不直接用 這種 扒釘 ~ 省麻煩~ 呵

請問什麼是植筋膠?

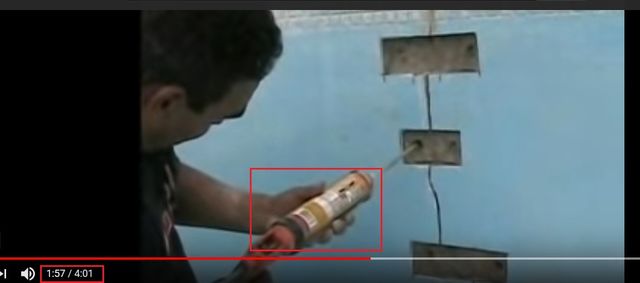

在 上面 的 影片中 ~ 也有用到 植筋膠 ~ ( 這是 ↓↓↓ 截至 影片的 )


買 植筋膠 要注意 品質~ 還有 施工過程 要 仔細遵守規定~ 不然 會 很容易鬆動 甚至 掉出來~~

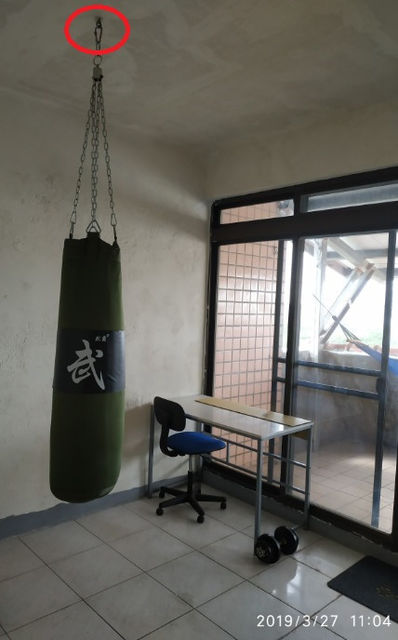

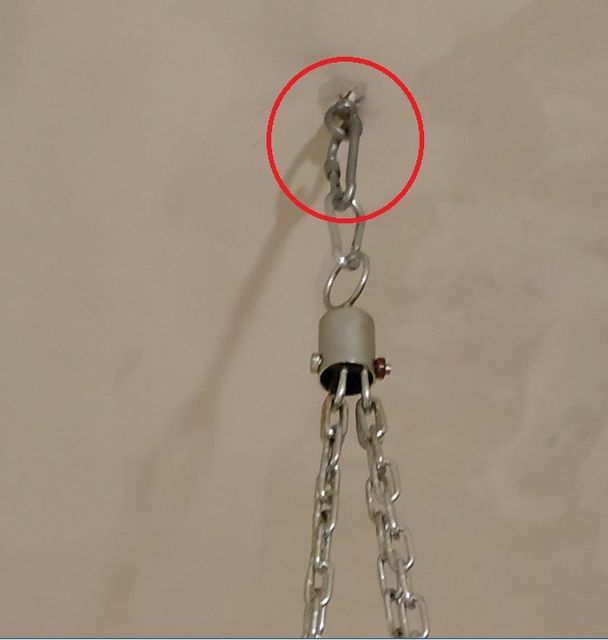

小弟 這沙袋 約4x公斤~ 垂直 打上去 10公分深~ 1公分寬的洞~ 植入 8mm的螺桿~ 也是 靠 植筋膠 固定 ~

固定後 在 加上 我 63公斤的體重 掛上 ~ 100多公斤 晃來晃去 ~ 都還能 很牢固的 釘在 天花板 ~~

edwin9135

梅姬 發表於 2019-4-11 01:45
謝謝edwin大大專業的見解
雖然我沒有聽全懂
但可感覺出您是高手級的專業人士

用鋼板鎖定方式是可以的，但絕不是影片中那樣便宜行事。
1.錨定位置距裂縫太近，混凝土會先被拉裂。
2.錨定螺栓單側只1支是以不夠的。
3.一邊使用長孔鎖付，代表採摩擦力方式結合，鎖定能力是不行的。

姜姜好

edwin9135 發表於 2019-4-11 20:35
用鋼板鎖定方式是可以的，但絕不是影片中那樣便宜行事。
1.錨定位置距裂縫太近，混凝土會先被拉裂。
2. ...

鋼板補強 面積 至少  RC 厚度2倍寬  錨定於補強鋼板 是否比較好

edwin9135

姜姜好 發表於 2019-4-11 09:02
edwin 大  真是專業 .. 拉力抗壓 數據 計算
個人是業餘..  沒經過專業教學
常觀察 工程結構 ..及 補強 ...

擋土牆承受單邊推力，故外側斷面應只有拉應力，全斷面不會有拉壓複變應力，所以外側鋼板補強即可。

牆發生裂痕我的估計方式：
1.假設擋土牆厚10cm，鋼筋間距10cm，混凝土抗壓強度為210kg/cm2，鋼筋SD280-D16，
2.只計算間距10cm的受力。(鋼筋間距)
3.D16鋼筋斷面積1.986cm2，降服強度2800kg/cm2，抗拉強度5600kg/cm2。因此發生裂縫，故已承受應力採中間值即(2800+5600)/2=4200kg/cm2，所以鋼筋承受拉力為4200x1.986=8340kgf。
4.混凝土抗壓強度為210kg/cm2，承受拉力=210x(1/10)x10cmx10cm=2100kgf。
5.牆發生裂縫需拉力=8340+2100=10440kgf (10cm的斷面單位)
6.採取用鋼板補強：使用S400鋼材，降服強度2400kg/cm2，採用2倍安全係數。故鋼板厚度=(10440x2/2400)/10cm=0.87cm，故採用10mm厚度鋼板來補強。
7.鋼板錨定螺栓計算：設使用喜得釘化學螺栓16mm，抗剪能力3600kg，故10cm距離需求支數=(2400x1x10)/3600=7。

(安全係數大於1可)

姜姜好

edwin9135 發表於 2019-4-11 21:38
擋土牆承受單邊推力，故外側斷面應只有拉應力，全斷面不會有拉壓複變應力，所以外側鋼板補強即可。

...

感謝解答  ... 分析 清楚    學習新知識

edwin9135

姜姜好 發表於 2019-4-11 21:38
鋼板補強 面積 至少  RC 厚度2倍寬  錨定於補強鋼板 是否比較好

我會根據計算，及使用材料而定。
不過還是交給有執照比較好。

jong

設使用喜得釘化學螺栓16mm，抗剪能力3600kg，故10cm距離需求支數=(2400x1x10)/3600=7。

是否請前輩畫張簡圖教我們一下,　感恩．

edwin9135

jong 發表於 2019-4-18 06:21
設使用喜得釘化學螺栓16mm，抗剪能力3600kg，故10cm距離需求支數=(2400x1x10)/3600=7。


是否請前輩畫張簡 ...

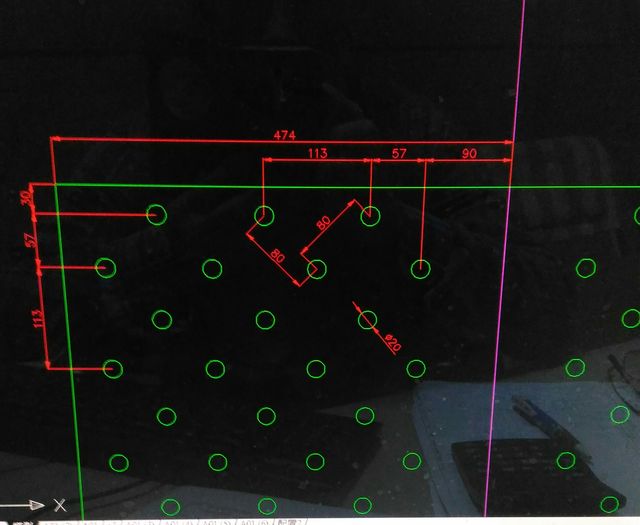

使用螺栓要求最小間距:210kg/cm2混凝土需80mm。(相關要求依喜利得資料)
檢測鋼板螺栓孔抗壓,抗剪應力-Ok (非執行細則內規定)

jong

非常感謝愛德恩前輩的說明
