柴爐 木氣爐樣品原型機(森基炫風爐) 102年 10月 6日完整測試記錄. 專利 471573.47156

姜姜好

森基炫風爐之  儲熱水器容量大小
希望各位大大提出意見.由於 考慮自然對流  . 20  加侖 以上只有落地.暫不討論
   爐內無火
   一  12  加侖 約3~4人淋浴
   二  20  加侖 約4~6人淋浴
  若爐內有火則不受人數限制

viser.chen

姜姜好 發表於 2013-10-4 20:35
森基炫風爐之  儲熱水器容量大小
希望各位大大提出意見.由於 考慮自然對流  . 20  加侖 以上只有落地.暫 ...

姜姜好大，非常期待！加油！

姜姜好

記錄時間  102 年10月6日

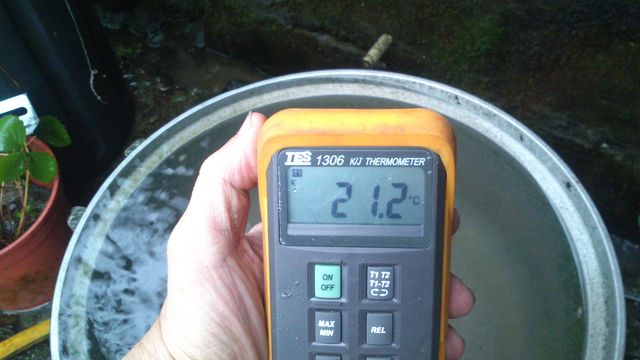

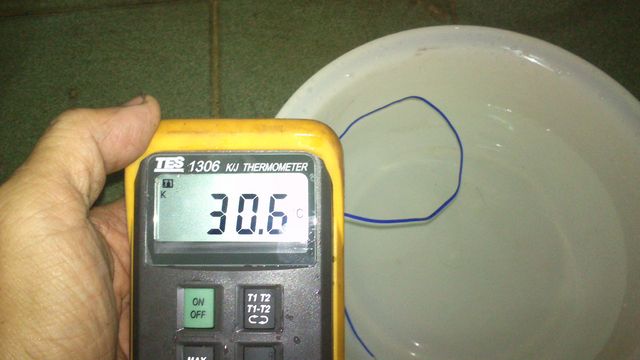

室外水溫



使用設備

12加侖儲熱水器



雙層管煙囪



森基炫風爐

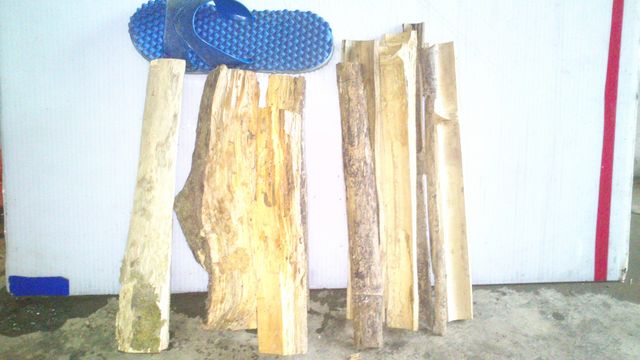

使用燃料



準備就緒

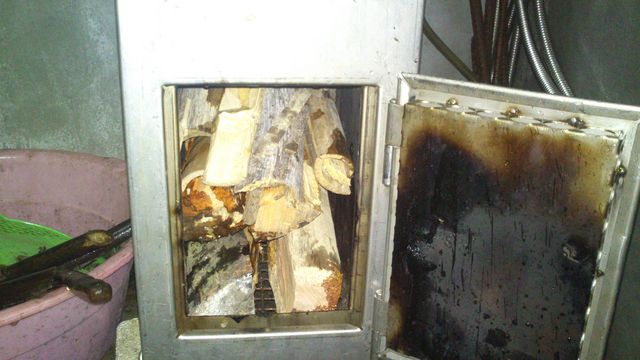

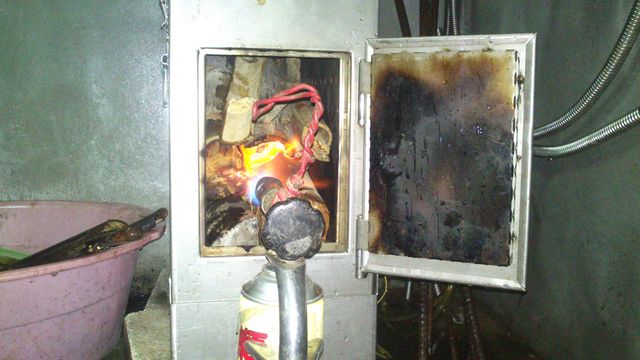

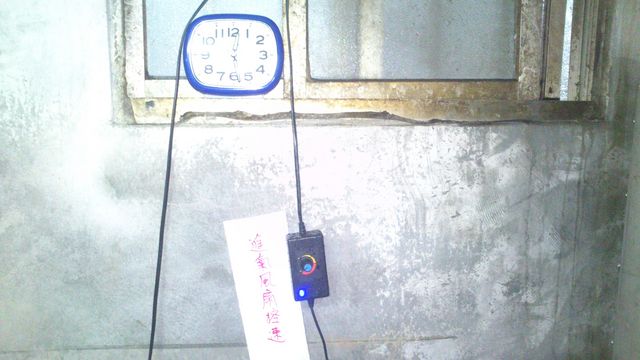

點火燃燒

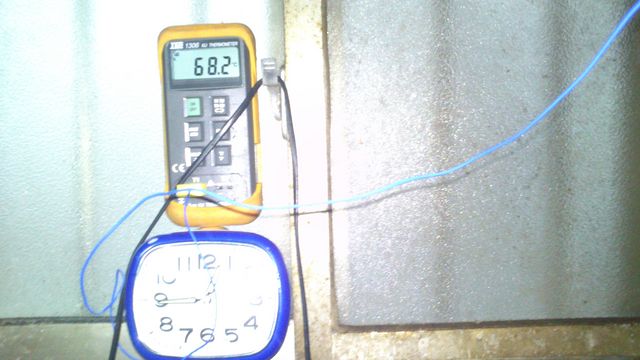

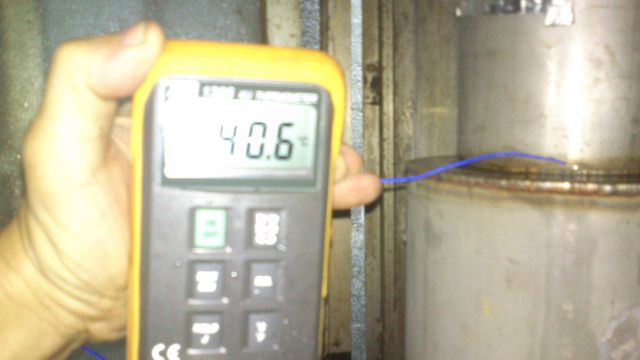

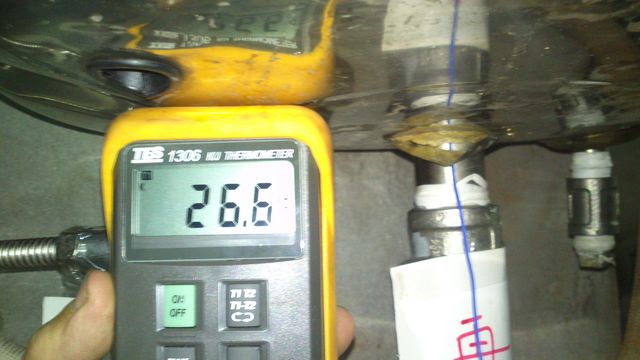

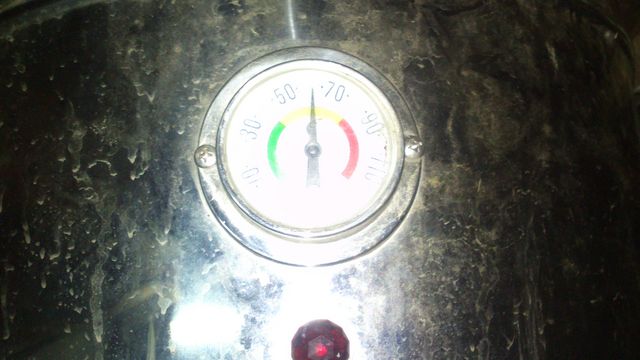

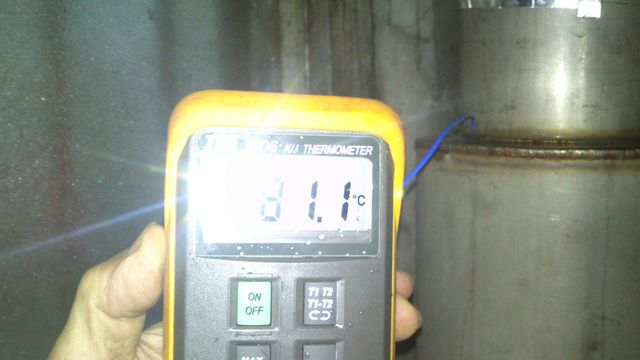

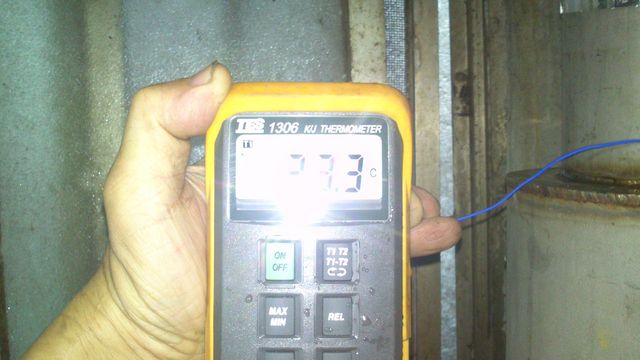

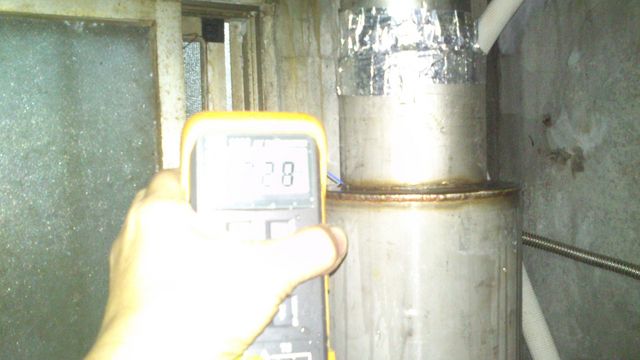

溫度記錄

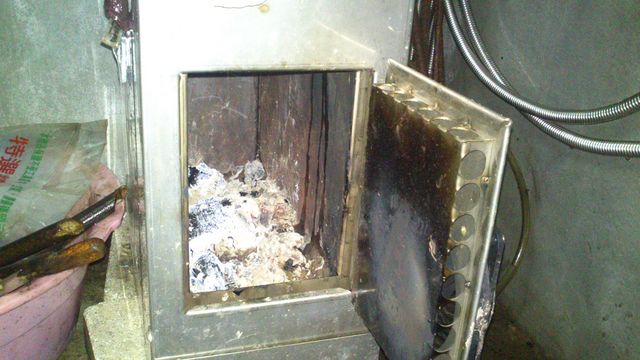

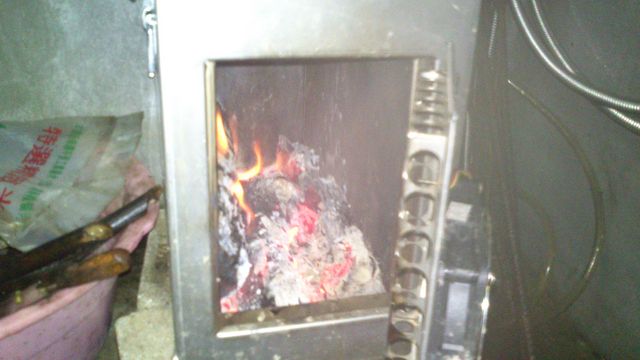

燃燒過程

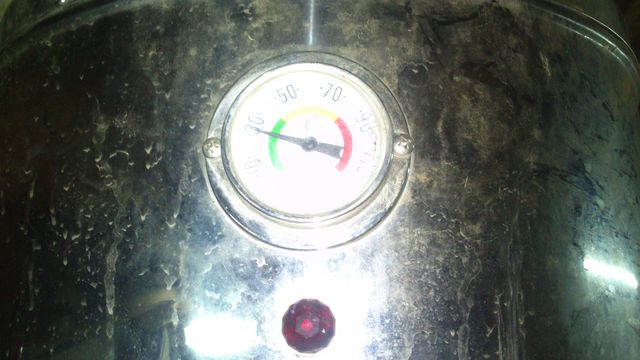

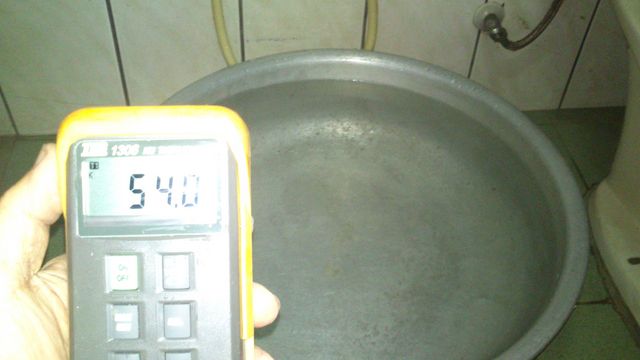

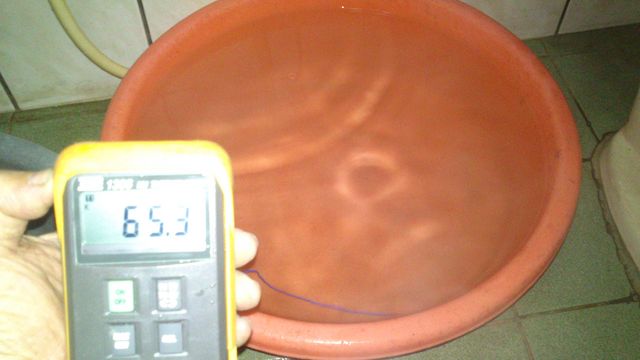

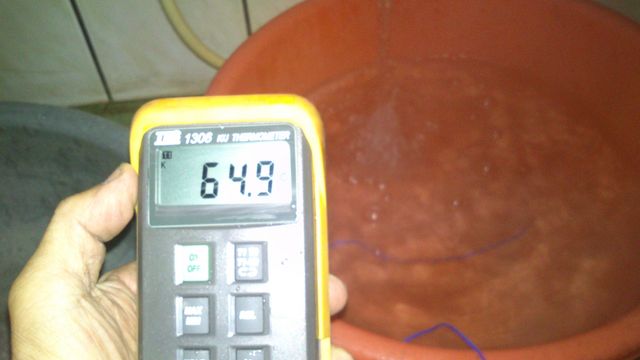

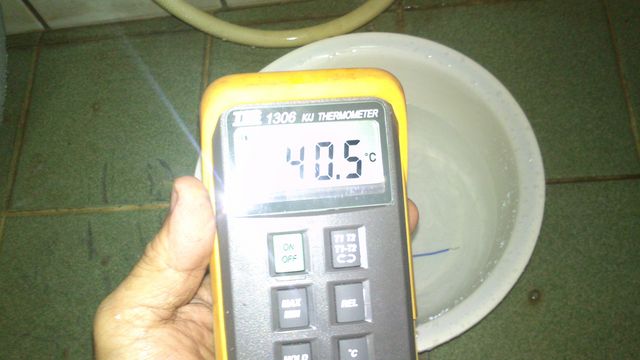

水溫及水量

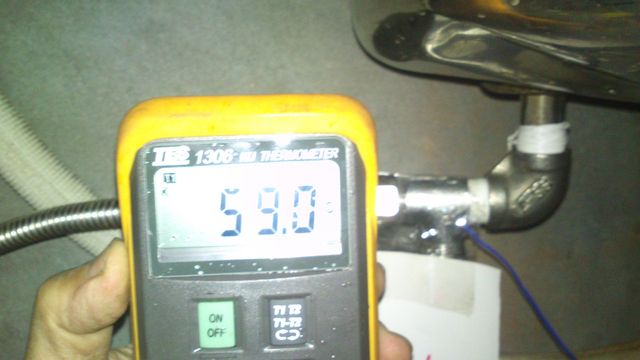

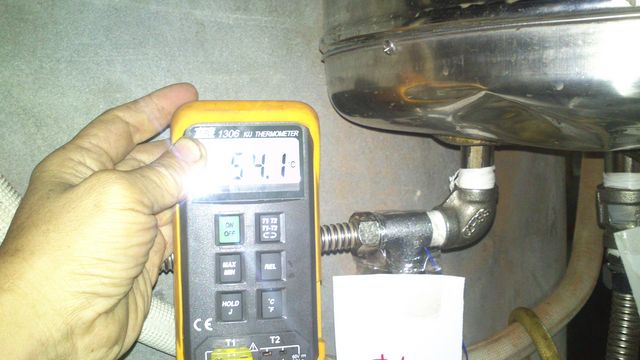

水溫.22度c 上升60度c
水量約 60公升
燃燒時間約1.5小時
初期22度上升40度須時15~20分鐘出水

測試期間 損 壞鬧鐘  一個 鬧鐘採自由落體到地面

測試   成功r




hellomark168

請問爐具外有掛一個風扇,那個是必要的嗎?
如果沒供電給風扇會如何?

姜姜好

hellomark168 發表於 2013-10-6 22:03
請問爐具外有掛一個風扇,那個是必要的嗎?

如果沒供電給風扇會如何?

爐具外有掛一個風扇,那個是必要的.正壓空氣由他產生
正壓空氣才能防止戶外氣壓逆回.造成燃燒干擾
若無法供交流 110~240v.須備   dc-7~12v
都無法提供只好自己發電.
戶外型.有溫差發電晶片.自備發電.電池.及其他....

四哥

好棒的發明,可是看大大的圖,看到脖子快要扭到了,惟有最後這些圖才稍為正常一點

wayneshen57

姜姜好 發表於 2013-10-6 22:59
爐具外有掛一個風扇,那個是必要的.正壓空氣由他產生
正壓空氣才能防止戶外氣壓逆回.造成燃燒干擾
若無 ...

若要省去電風扇，但仍要產生進氣口的正壓，而且氣壓可調整，
參考我家的壁爐設計，可嘗試：

一、加長煙囪長度 (大約 4M)，可對「進氣口與煙囪頂」在燃燒時產生足夠的壓力差，讓進氣口空氣只進不出。煙囪管轉彎將增加氣流阻力而降低壓差，所以每轉一個90度，需增長60cm 彌補壓差。

二、進氣口設可調式氣門，控制新鮮空氣量，進而控制火力。

姜姜好

由於設計多功能. 材爐 具備  一 燒熱水 二 燒材暖氣  三 燒材乾燥機.  四 燒煮食物

  一 燒熱水功能.已有完整介紹
  二 燒材暖氣.一般壁爐採  煙囪效應  .若  U 型盤管 3~5 轉折或遇 室外風壓 大於室內會短暫燃燒不良.
  三 燒材乾燥機  非商業用乾燥機一年只用短時間. U 型盤管 5~6 轉折加強吸取熱能.  自然排煙.  煙囪效應就會差
  四 燒煮食物.有實記.在此就不多述.
煙囪效應為  負壓.  為了 材爐 燃燒  煙囪加高  是另一項思考 .
  森基炫風爐之設計是
              安全. 體積小. 方便攜帶 高效率燃燒. 長時間使用.  木柴容量大. 功能變換簡單.
      正壓設計  煙囪直徑 2 吋 以上  就能正常使用.
   由於外觀設計 不夠完善. 修改數次 遲遲未能展現.深感抱歉.


Tanson

很棒的發明
這個論壇大家都好有才

姜姜好

hellomark168 發表於 2013-10-6 22:03
請問爐具外有掛一個風扇,那個是必要的嗎?
如果沒供電給風扇會如何?

如果沒供電給風扇會如何?
今天測試  hellomark168  大大所提  沒供電給風扇會如何
   森基炫風爐   爐體  水箱 熱交換  排煙管  總長  220 cm

    分三階段.
  初期    有風扇  點火 快. 有風助燃.
                 無風扇  點火  稍慢
  中期     有風扇  火力旺. 燃燒無煙
                 無風扇   與木氣化爐一樣  燃燒有點煙
  末期      有風扇  無 木氣可助燃   過量空氣  反而造成燃燒室降溫
                 無風扇    由於木材可燃氣已用完  剩下  炭  所以只須些微氧氣就能
                               維持最佳溫度於燃燒室.
      森基炫風爐
                採低溫灶門. 有風扇  灶門溫度比室溫高 2~3 度
                                   無風扇  灶門溫度比室溫高 15  ~20 度
       排煙管  條件  與  傳統  材爐  一樣..有風扇  與 無風扇  燃燒變化 如上述.
