準備蓋一間鐵皮屋當倉庫，為了省錢，請懂鐵皮屋結構的師傅指點!!

komo1958

SUNRIDE 發表於 2022-8-17 07:44
不要自己胡（施）亂想

多去看看人家是怎麼做的

謝謝S大的指導，確實要多學習，不錯的訣竅，所以說高手都在網上，因為自己的農舍蓋好了，旁邊的鐵皮屋是這樣給我蓋的，每家施工廠商做法都不同。

FlyNews

komo1958 發表於 2022-8-17 07:01
謝謝T大的指導，劃紅線的地方確實是要電焊，多二道工是為了減少以後切斷H鋼的工序，更可以自己DIY的樂趣； ...

因為不是靠這吃飯，眉角該怎麼做我也不知道！

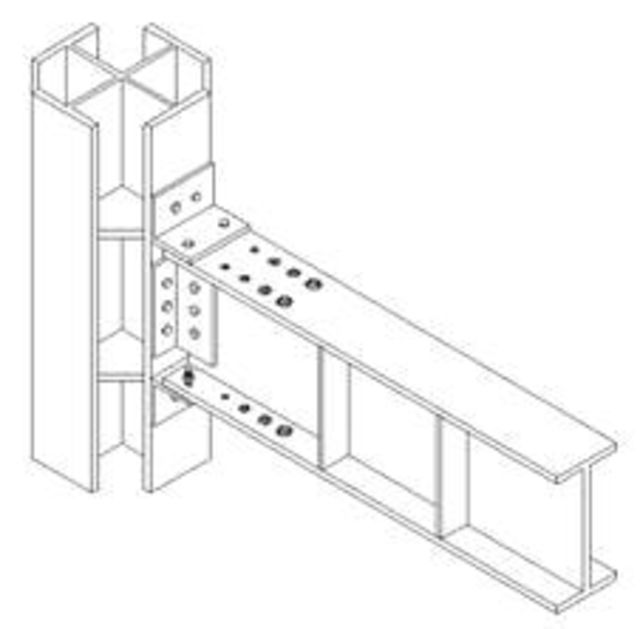

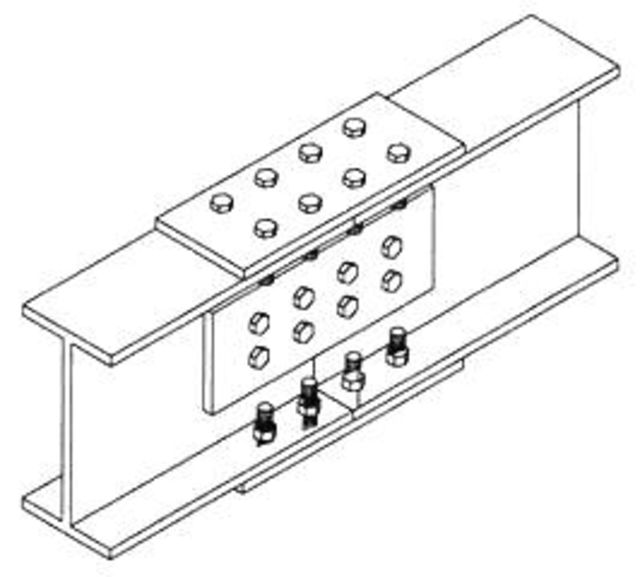

但這種不電焊改為鎖接，牽涉到螺絲強度、鋼板厚度，必須找既有架構來抄，不能自己隨便畫，最好是買鋼鐵廠既有模組才有足夠的強度，減少鐵工廠訂製才能降低成本。

因為鎖接的成本不會比電焊低，大多鐵工廠也沒做這種，你就想辦法找到有做這種東西的鋼鐵廠/鐵工廠買現成的。若鋼鐵廠有賣，他們的生產線就可以幫你沖好適當孔位，減少機台、運輸成本。

你從這裡抄看看。
https://www.cyut.edu.tw/~swu/new_page_2-13.htm





型鋼固定座(似乎是C型鋼)
http://www.yongwei.com.tw/product_detail.php?pid=1

要看鋼鐵廠能做哪些加工，有哪些組裝零件可買？再來畫圖。

其實就只是錢的問題，電焊機、電焊條沒多少錢…，手持砂輪機、切斷片也同樣沒多少錢。切過的地方再噴一噴鋅漆，不必糾結於「拆」。電焊也是DIY 啊！

komo1958

FlyNews 發表於 2022-8-18 00:31
因為不是靠這吃飯，眉角該怎麼做我也不知道！

但這種不電焊改為鎖接，牽涉到螺絲強度、鋼板厚度，必 ...

F大大謝謝，自己因為不懂，但也沒有隨便畫，是參考既有的鐵皮屋各種型(方管H鋼)厚度及尺寸下去套到模型，想說沒有自己的想法怎麼去問網上的前輩呢。

電焊原則上，是不影響到下次有拆下時可以再利用而不必當廢料，這邊的鐵材行有叫過，也有代為切割、沖孔、孔位大小及電焊等等，只要尺寸或是裁切的角度給他們，鐵材行都是可以幫忙完成的，所以比較不擔心。

自己喜歡DIY，切割工具，如電焊機、铣孔機、鑽孔機、手持砂輪機、木工用鋸台(木工要的工具)線鋸機、切泥地機等等大部分都有了，自己的願望想辦法去完成是我的夢想。

再次謝謝S大大的指教

照像機

komo1958 發表於 2022-8-16 08:58
如下圖所示，H鋼與方管的連接固定方式，會是哪一種比較好施工，螺絲拉帽好像是不錯的選擇

拉帽槍 目前可拉到最大尺寸是 M12(4分) 一支 3萬多 我已買了三支 前兩支都修理過了 當備品

全螺絲不簡單 光是畫螺絲孔及加工後 再熱浸鍍鋅 再回廠 進行拉帽動作 前製作業很久 但現場組裝2-3天就OK

古坑全螺絲組裝綠建築

以上是架高 二層版

集集兩層造全螺絲綠建築集集兩層造全螺絲綠建築

看到這版討論區 感謝各位 關照

其實 鐵材價格都很透明 廠區加工很重要  所以以上價格是省不了的 只剩現場組裝的DIY可以省錢而已 用的工法不好 後續狀況會很多 如 斷漏  門窗防水 包角 等問題

上星期 一位鄰居朋友 在2月份時就請 鐵棟工人 用自備舊料 來點工施作 做到不能收山 於二個月前就停工 只有結構好而已 祖厝後方 6間連的鐵皮屋要當儲藏間 再請我協力改善 真的再修修改改 比做全新差不多 因為尺寸外壁板及屋頂板都要每片切割 耗時耗工(不知聽得懂嗎?) 尺寸正確 板材工廠 依尺寸裁切 現場組裝結構做好(不會生鏽) 其他可以慢慢DIY 才是王道 其他可以慢慢DIY 才是王道

說到工具及建材 套一句草屯(自來水公司工退休負責外包監工)業主 說的話 你們的工具真的 鮮少看到的 好的工具 才能建好品質的房子(如果你的鐵工師傅 只有電焊機及一支砂輪機行遍天下那就要擔心了)
裁板機
這是德國 FESTOOL 切割機$40000 鋁導板 3米長一片 $14000 1.4米一片$7000 還要搭配集塵吸塵器 才不會吸入塵粒

berlin5938

komo1958 發表於 2022-8-18 11:13
F大大謝謝，自己因為不懂，但也沒有隨便畫，是參考既有的鐵皮屋各種型(方管H鋼)厚度及尺寸下去套到模型， ...

自己DIY這些事若不是自己身經百戰經驗豐富,到最後搞得難收尾是勞心勞力身心俱疲,建議由 照大 一條龍服務才是明智

komo1958

照像機 發表於 2022-8-31 07:21
拉帽槍 目前可拉到最大尺寸是 M12(4分) 一支 3萬多 我已買了三支 前兩支都修理過了 當備品

全螺絲不 ...

照大不愧是專業的鐵皮結構專家，看過建案無不豎起大拇指，相信結構是無庸置疑的穩固；六年前自地自建農舍也是規劃了二年才開始動工，不管跑照、畫圖......樣樣自己慢慢規劃及監工，當達成願望時之喜悅是無法用言語形容的，謝謝!!

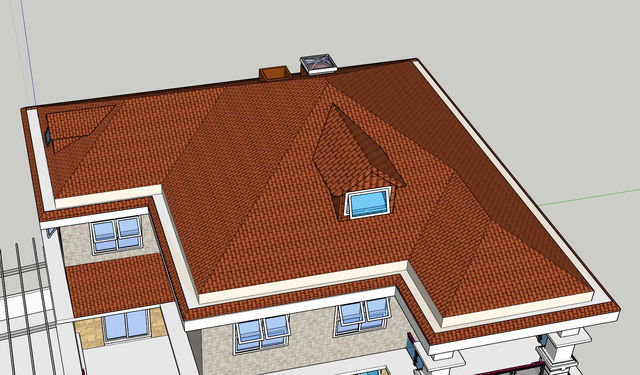

連營造廠都說好難蓋的屋頂，當營造終於完成時驚嘆的說，以後再難的也照樣能夠實現的

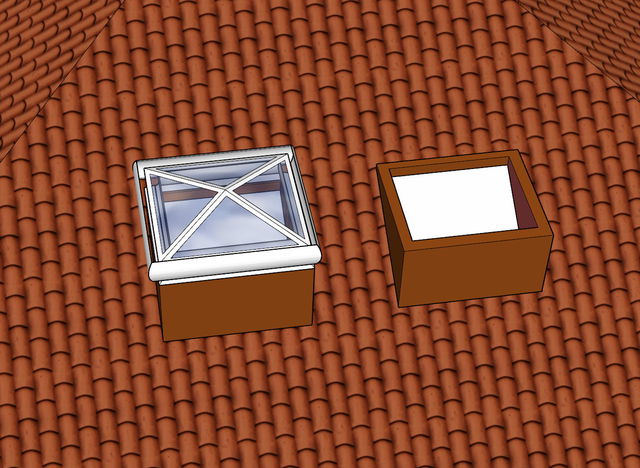

台灣有在賣的屋頂自然通氣罩，通風效果很好，唯一的缺點是小鳥誤闖，常常跑進來住

m_qqd

基地要高出地面 , 地面排水要快 , 不積水為主  ,

komo1958

m_qqd 發表於 2022-9-3 00:20
基地要高出地面 , 地面排水要快 , 不積水為主  ,

謝謝M大的提醒，好的房子基本上排水是絕對要排得快，而且通風也是蠻重要的

FlyNews

後來想到！

若銀彈不足，鐵皮屋蓋倉庫可先蓋1樓挑高6-7米+屋頂，垂直鋼樑長一點，可少很多焊點，甚至減少N刀裁斷的費用，二樓地板/樓梯最後蓋。(很多一樓鐵皮屋倉庫就這麼高，門也要大一點)

能省多少還不確定？錢夠了再蓋二樓地板/樓梯

為了省成本，當然全都用電焊的！
蓋好又拆，真的很麻煩！

komo1958

FlyNews 發表於 2022-9-18 22:22
後來想到！

若銀彈不足，鐵皮屋蓋倉庫可先蓋1樓挑高6-7米+屋頂，垂直鋼樑長一點，可少很多焊點，甚至減 ...

很中肯，對於往後欲蓋第二層，實在是必須將1樓屋頂作挑高，可以減少很多後續的麻煩及費用，感恩了F大!!
