發表於 2015-9-16 10:49:12
|
顯示全部樓層
樂活族 發表於 2015-9-16 10:38
好棒的設計
我錢少了點 只能用獸力

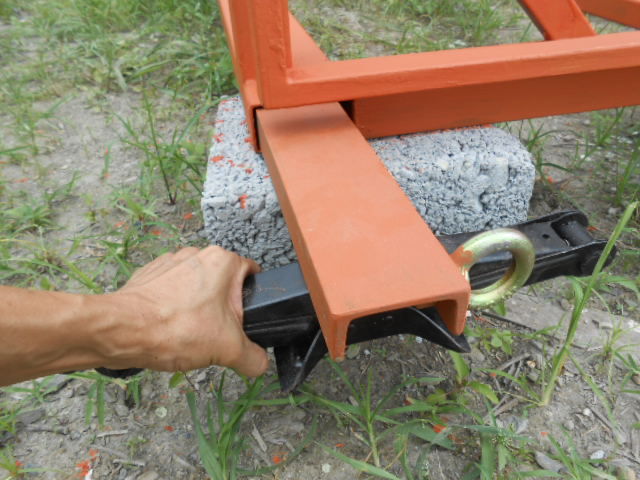

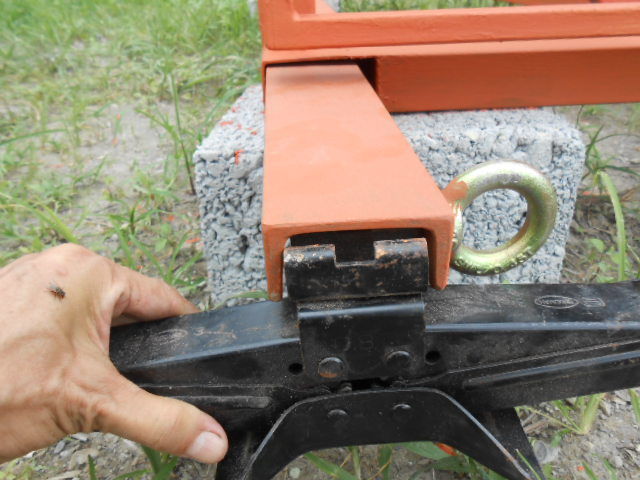

如果用千斤頂可以參考之前ch28288 的作法
http://www.2home.com.tw/bbs/foru ... 56830&fromuid=2
如要買現成的手搖千斤頂腳架,可以找4w 去大陸買比較便宜,因為我也想買,說不定可以辦個團購.
不過要注意承載磅數.

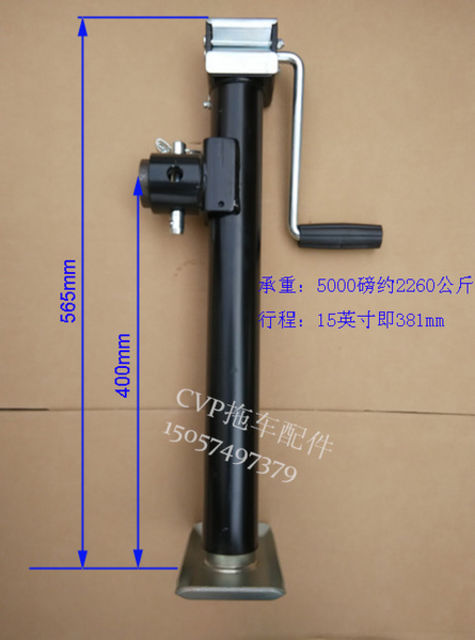

這支如何,鎖在預擴,比車廂寬的鋼樑上,這樣進出就比較方便了,人民幣180元,一支900元左右,也有萬向輪版本的,也可以自行加工,底部自己焊上或鎖上萬向輪也可. 這類千斤頂都是用套筒+插銷和車體結合,所以很方便,只要車體焊出圓管,要使用千斤頂時,直接套上再插上插銷就可以了.
另外若使用萬向輪建議,車廂上下車,最好能在水平水泥平台運作,這樣變數最小,若是3.5噸 170x310 的木床車台和180x310的車廂,至少要有 200x620cm 的水平水泥平台做緩衝上下車.
我有量過標準10呎 3.5 噸 木床車台的長寬是 170x 310 cm ,從木床車台到貨車頭的高度約120公分,駕駛座上方的深度約有90公分,若車廂寬度180公分,就有90x180公分可以當單人床舖,若再加一塊60x180的板子,就有150x180的標準雙人床舖.連床單床墊都不用訂做,直接到大賣場就可以買現成的.
所以如果是木床車台拆掉木圍板,露營車廂可以設計 180x180x310 cm(只要車廂比木床車台寬就很容易上下車了) 或 170x170x310 cm ,加上駕駛座車頂的空間90公分再加上到達目的兩側尾門各打開90公分,長度深度可達90+310+90=490公分 ,至於車廂結構可以考慮鋁合金框架+frp 板或 鋁板,可以把空廂降到500公斤以下.至於露營車內部盡量採用可折疊輕質的露營家俱,這樣露營廂下車時,可以很方便的推動. 至於屋頂是否可以上升增加一公尺,或像貝殻車頂帳,只升一邊變成三角型,都可以考慮在設計中.
另外電源可以考慮自給自給,320W車頂太陽能板 加上 太陽能充電電量全弁鈺惆蹌?充電的電流電壓及放電的電流電壓皆可監控 http://goods.ruten.com.tw/item/show?21452073563402
http://tw.taobao.com/item/391697 ... r96&abtest=null
|
|
