不知道怎麼接缐？

怪老子

如題我想將手動改遙控不知如何接？有那位大大能賜敎，⋯⋯

ycp2sht

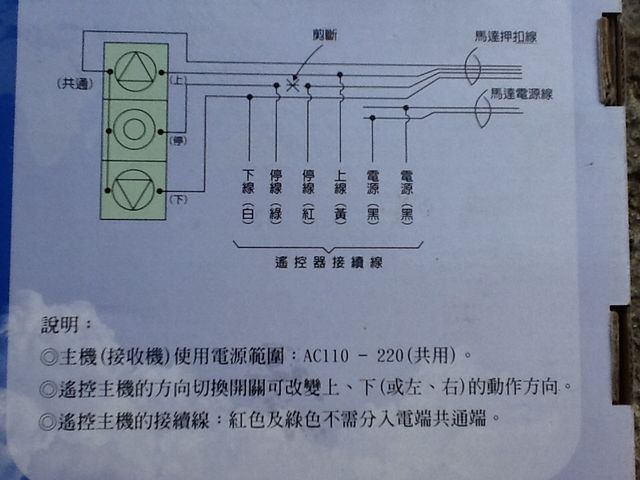

照第三張圖看比較簡單猜 只是一般電捲門遙控線路圖

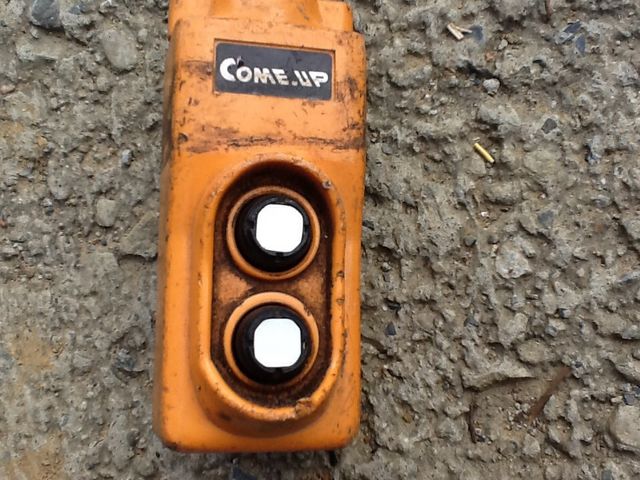

第一張及第二張 比較不好猜 看是大電流開關
如果是控制電捲門 兩鍵表示一上一下 按時有動作 放時停止
如果到頂 或到底  時不會自動停  是由手停控制
那表示第三張圖遙控器 不適合用
只有三張圖 純猜的  希望能幫到你

怪老子

ycp2sht 發表於 2014-1-12 22:51
照第三張圖看比較簡單猜 只是一般電捲門遙控線路圖

第一張及第二張 比較不好猜 看是大電流開關

Ycp2sht大

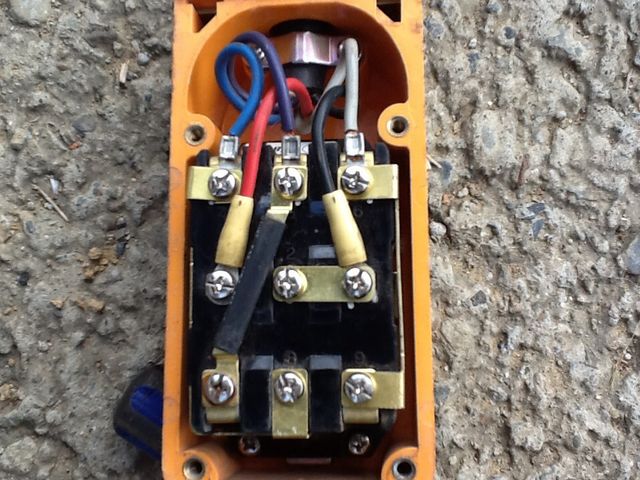

我是要將第二張圖的線，接到第三張圖的主機，要怎麼接。⋯⋯

rdmigo

1,2  是小金鋼ㄟ開關

3 是 一般電捲門的 控制器及追加無線搖控的改法..

使用方式為...按後不管..放下與拉上..由馬達內含控制開關
做停機的動作!

1,2 控制法是...點放模式..按則動..放則停..

別搞錯了..

rdmigo

我最近也需要改造成無線搖控的用法...
所以就先想看看要如何改....

我畫張解釋圖..應該是OK!
可不可以用...ㄚ知!!試看看就知道了....

1.


可用..你賺到...燒掉機頭...我就不管了...
試看看ㄛ...要試才會知道...可不可用....

axxxxa

怪老子 發表於 2014-1-13 07:20
Ycp2sht大
我是要將第二張圖的線，接到第三張圖的主機，要怎麼接。⋯⋯

怪老子大，簡單講恐怕沒辦法接...
因為第二張圖的線是直接接點通路控制馬達
第三張圖的那種是間接控制電磁開關的線圈，您想要能遙控，必須要再去買電磁開關重新配線...




rdmigo

嘿呀~~要+電磁開關來解決!
我認為這可以用..但問題也不少...

1


有兩問題待確定!
1.電捲搖控器的內部配線圖...??未知走線法
2.一般搖控電路..容易被馬達干擾!
   會有寸動的問題!及上與下之動作..
   按鍵必須一直按住..當接收被干擾與弱訊時..
   就會出現不連續的動作狀況!


ycp2sht

axxxxa 發表於 2014-1-13 11:07
怪老子大，簡單講恐怕沒辦法接...
因為第二張圖的線是直接接點通路控制馬達
第三張圖的那種是間接控制電 ...

axxxxa說的對  簡單講恐怕沒辦法接...
看圖說故事 你的馬達基本上是無控制電路
                  是手拿開關控制  一般是整顆馬達要換.....

怪老子

謝謝各位大大：
還是拿给專業修改的去傷腦筋⋯⋯
