請教電子恆壓抽水馬達問題

onedollarx

大家好，
我家的供水馬達似乎有電壓不穩的問題
開水龍頭時馬達會走走停停
插電燈情況會好一點

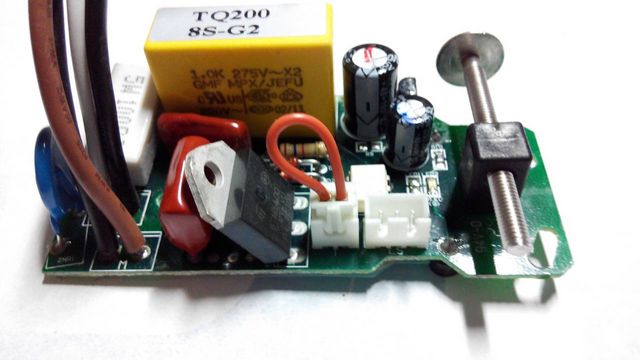

下面是零件圖
請教各位電子穩壓零件是哪個？

謝謝

smhu

別被名稱給騙了，它是電子式沒錯，但因為不是搞個壓力桶配上壓力開關掛在「抽水機」上，它的泵浦扇葉有改變，能夠回水，因此較慢達到停止轉動的壓力控制點，只要水流量有達到某一個程度就不會走走停停了。如果家裡開水龍頭時就那麼的省，建議加裝一個RO壓力桶做壓力緩衝。

ghoster001

衡壓是指管路內的水壓保持在固定的壓力
所以你開水龍頭
馬達走走停停的不是很正常嗎?

有問題的是壓力開關on/off壓力設定範圍太小

m6895ing

抽水機一般來說是往高處打
加壓機一般來說是往下加壓

壓力控:水龍頭開出水口壓力低馬達動
          水龍頭關出水口壓力到馬達停

用一字起子調整壓力開關 + - 轉動

流量控:水龍頭開入水口有大流量馬達動
          水龍頭關入水口沒有水流馬達停

將流量開關短路，有改善就是流量開關卡關

smhu

開板大用的是這一型的，各位大德可別依常理判斷來回答嘿...到時會整死人的...

印象中我曾打電話問過木川，他們很直接了當的跟我講說想要可以調整截止壓力請購買變頻恆壓。

FlyNews

開水龍頭時馬達會走走停停
插電燈情況會好一點
－－－－－－－－－－－－－－
你這應該是插座/電燈迴路不穩，把配電盤(總開關)、各節點的電線接點鎖緊試看看！
要知道無熔線斷路器怎麼關掉，也要會量無熔線斷路器的哪一頭還有電！可不要被電到了!

m6895ing

大井1/4HP電子穩壓 TQ200

1.用一字起子調整壓力開關 + - 轉動
   調整壓力大小
2.此電路板零件焊接點都補焊!
   大顆繼電器最容易壞,先從這個看看
3.插電燈情況會好一點,表示用110v線路
   馬達改為220v線路,  接線試看看

smhu

m6895ing 發表於 2014-8-12 18:00
大井1/4HP電子穩壓 TQ200

1.用一字起子調整壓力開關 + - 轉動

透過孤狗大神，看到了這篇，也是挺有趣的，裡頭有一段說

最近馬達秀逗了，熱水龍頭一開，馬達就不斷的一轉一停(熱水關掉就停止)連帶電燈也忽明忽暗
拜讀了您的文章、諸位網友的問題及您的熱心解答後，我有試著去調整壓力開關
但TQ200的壓力開關是封死的，我只好自己把它鑽了個洞，將十字起子伸進去調整看看
壓力調小後馬達就不作動，壓力調大後馬達作動斷斷續續的問題還是無解，只是水槌聲變大了
請教您這樣的情況還可以修理嗎?

我茫然了...

barner

恒壓電路是很簡單的 就是壓力高於設定壓力就關

當低於設定呀力就開

但壓力設定點 只有一個值

如果說我們設壓力值為2kg

那這個管內的壓力值 不就要1.9kg 就開 2.1kg 就關

那這個加壓機就永遠處於開開關關的情況

為處理這個問題

在早期機械式控制方式 會採取一個壓力桶

這桶子在機械控制上稱為 蓄積器 或累積器

在類比的控制上稱為 積分器

但廠商為節省成本 把壓力桶拿掉 採取一種新的控制方式

叫電子式控制器 (就是你現在用的模式)

而電子式 採取方式 一般使用上叫 死區電路 (dead-zone circuit)

說明:假設當設定壓力在2kg時 低於1.7kg 加壓機會打開

當打的壓力上升到 1.8 1.9 2.0 2.1 2.2 加壓機還是一直打

當到2.3kg時 加壓機才停止 反過來也是一樣 管內壓力下降到 2.2 2.1 2.0 1.9...

加壓機 還是 off  直到壓力掉到1.7kg 加壓機才開始打

所以 當壓力在 1.8~2.2 時 稱為 死區 原來加壓機的狀態是什麼就是什麼

你的問題應是死區電路出問題 但我沒看到你的電路並不敢下定論

提供給你參考

onedollarx

感謝各位前輩熱心詳細的回覆
你們提供的方法我都一一試過
結果還是不行
後來乾脆換一顆新的
