請問 搭排 流入口地點位置圖(平面配置圖含放流口位置至承受水體)可參考?

ccmei

請問有沒有搭排"流入口地點位置圖"(平面配置圖含放流口位置至承受水體)?

水利會申請搭排需要畫這張圖，請問各位大大有沒有可以參考的圖面。感恩!

阿俊

你只要劃一張圖
在地藉圖上標出

農舍位置+管路位置+口徑+放流管出口標示出來...+標示放流口是否要破壞溝岸 破壞掉多少 如果復原

再加一個剖面圖

ccmei

阿俊 發表於 2016-5-20 09:27
你只要劃一張圖
在地藉圖上標出

了解了，謝謝俊大!

pcsam20

大大問個很沒營養的問題! 一定要搭排嗎?我不能在自家地上埋個化糞池然後挖個陰井排放嗎?

阿俊

pcsam20 發表於 2016-5-20 11:43
大大問個很沒營養的問題! 一定要搭排嗎?我不能在自家地上埋個化糞池然後挖個陰井排放嗎?

蓋房子就不行
申請建照要用的

阿俊

ccmei 發表於 2016-5-20 09:39
了解了，謝謝俊大!

我文件放公司  明天有找到再拍給你看

阿俊

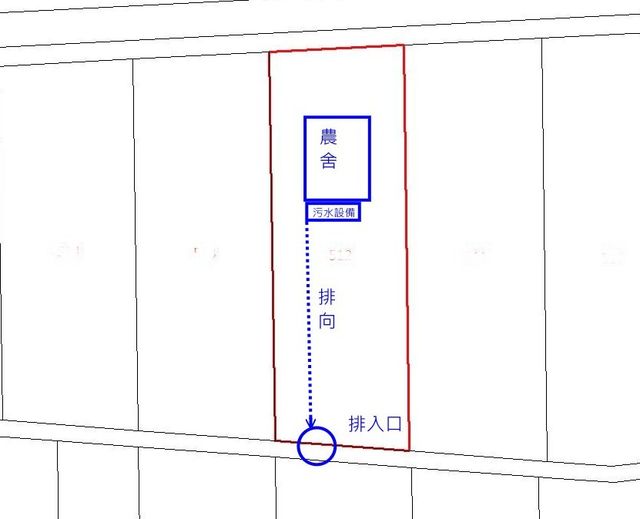

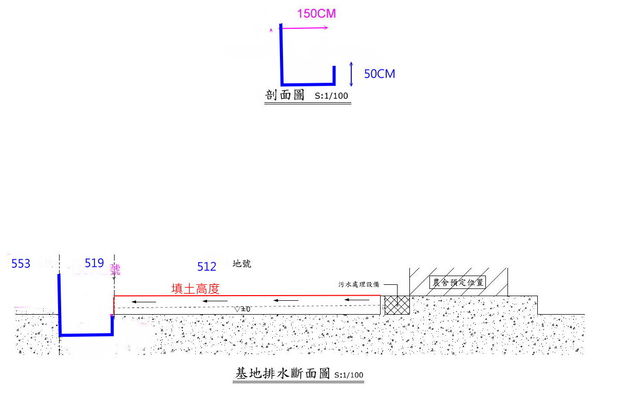

差不多是這樣..
再來就是標注管徑和水利溝岸破壞狀況

pcsam20

阿俊 發表於 2016-5-20 20:41
蓋房子就不行
申請建照要用的

了解，謝謝俊大，但是如果在山上自己一戶，也不見得有排水溝，那怎麼辦阿~~

阿俊

pcsam20 發表於 2016-5-23 17:07
了解，謝謝俊大，但是如果在山上自己一戶，也不見得有排水溝，那怎麼辦阿~~

在宜蘭  我不知道
在花蓮你問台灣郎大

pcsam20

俊大，感恩歐~~~改天問問在地老村長，也許他知道。
