請教如何現場量測斜坡高度差？

mybriston

請教大家，

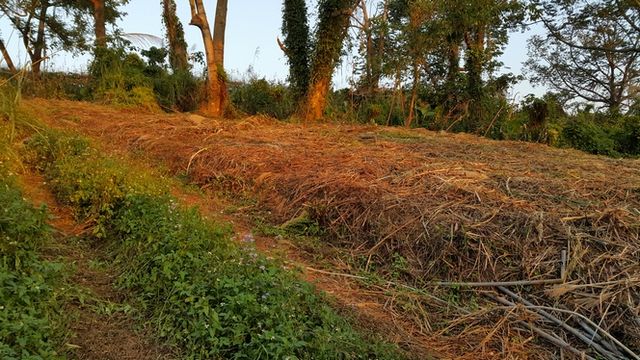

我有一塊2分地是一個斜坡，坡度約在10-15度，未來我想將其整理成數個平台（階梯）
但我又不想要每一階之間的平台高度落差太大（希望控制在50cm-70cm)。

因此我想要利用尺規或竹棍等輔助工具在現場放樣，但是有沒有自製的簡易工具，可以量測斜面兩點之間的坡度高差呢？

taiuanlang

一個好的怪手司機，自然會幫你解決問題。他們不需測量，不須畫線，全憑經驗和眼力。

mybriston

taiuanlang 發表於 2016-6-14 00:54
一個好的怪手司機，自然會幫你解決問題。他們不需測量，不須畫線，全憑經驗和眼力。

那我要多燒點香祈求佛祖，讓我遇到好的怪手司機...

Dogo

備一條內徑約12mm(1/2")的透明長.....長的水管，依您管長能及之處的高低差多少，您灌入水管的水不能全滿，至少保留這高度或更多些沒水，讓水能在管中上下流動。注意，兩端管口不能密封，水才能在管中流動，因此管兩端標出同一水平的水位。

到您想處理的地的最高點，手輕捏竹棍末端，任其下垂即得自然的垂直，順勢插下第一根竹棍，要插得更深，以免繩拉緊竹棍就倒了。

將管的一頭固定到竹棍上，管口朝天。

往下走到此管最遠能表達出其水位高度的地方，再按上述插下第二根更長的竹棍，這根竹棍要插更深，因為到時候拉緊繩子，它受到的力矩會大於另一根竹棍。將水管固定在第二根竹棍上，仍是管口朝天。

幾分鐘後見管中的水不再高低晃動，則在兩竹棍上按水位標上刻號。
綁尼龍繩在兩棍的刻號並拉緊，這條繩就在同一水平高度了，您可按此高度定出哪裡是50~70公分的第一階盡頭，依此量法第二, 三....階。
小弟只能想到這法最便宜。

倘您有或借得到墨線雷射水平儀則更方便。

樂活族

Dogo 發表於 2016-6-14 01:58
備一條內徑約12mm(1/2")的透明長.....長的水管，依您管長能及之處的高低差多少，您灌入水管的水不能全滿，至 ...

板主允許誤差20公分
水平水管誤差1公分內
雷射水平儀誤差0.1公分內

所以臺灣郎大講的有道理 把需求告訴怪手司機就搞定了

copy

土地斜率/平台深度/高度落差之間關聯.
數個平台即代表不知幾個平台.
最終要考慮何種需求為主.
是以短期長期作物?植栽密度?休閒?
會以平台大小為考量重點.

2尺左右的坡崁,不如保持現狀還比較好.

jswang

買一把可測高度的測距儀

http://www.bosch-pt.com.tw/tw/zh ... 500-0601072350.html

或下載App triangle sover 自行換算
https://play.google.com/store/ap ... Solver&hl=zh-TW

飛蝴蝶

如dogo朋友講的買條透明水管就解決

填土堯

這是推土機的工作吧！

雞腿

1.在坡面上任兩點各立一支竹竿
2.由地面往上量1m高,並在竹竿上做記號
3.在兩支竹竿1m高處拉一條水線並固定(避免水線受雜草影響)
4.丈量兩根竹竿間水線之長度 L
5.用量角器測量水線與水平面之夾角X
6.利用三角函數運算 L*Sin X 即可得到坡面上任兩點高差
