建設瓜果棚架

tsou4

最近想搭這樣子的棚架，因為先前老父搭的竹架沒兩年一遇颱風就垮了，安裝跟拆除都做了釵h白工。
想想棚架弄好可以種百香果，或熱季可種其他瓜果類。

一開始的成本不低，搭3*3m一格就要3千左右，3*6m兩格就要5千多，打算以10年來攤平，平均一年就不覺得貴了 ，我預計要搭1+2+2格，本來想搭4連格，考慮瓜果攀爬種在同一棚會打架只能分開架設。

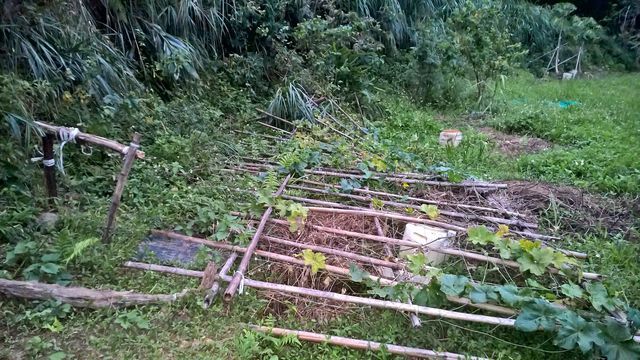

寄托在不耐用的竹子上的結果

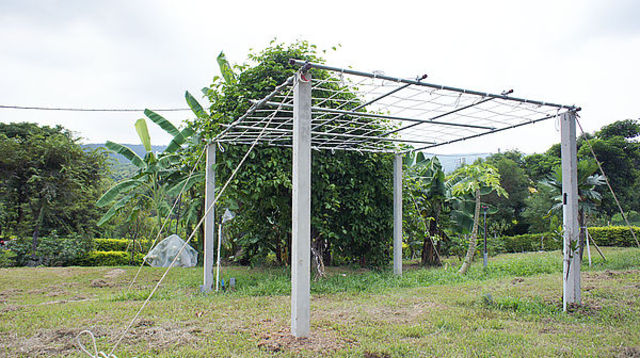

網路上找到的理想設計

--------------------------------------步驟一-挖洞立柱---------------------------------------------

使用免電式旋動型快速鑽孔裝置外徑115(4")新型專利號碼M429535，費用$3300免運。10/13購入。
http://goods.ruten.com.tw/item/show?21209155503373

除了挖洞立柱，還可以用在果樹施肥，天真的一想也野i以挖小水池~拿木板拿當擋土牆弄個L1*W0.5*H0.6m的小池子~
水泥柱是選3"(7.5*7.5)8尺-240CM果柱，預計地面下挖60cm，地面上還有約180CM方便行走及採果。
3"水泥柱的對角線長度公式:A^2+B^2=C^2。7.5^2+7.5^2=112.5開根號=10.6CM，所以挖洞器選用略大的4"(直徑11.5CM)。
問到頭份詠昇一支$300，滿5000送頭屋免運。

--------------------------------------步驟二-搭建橫樑亞管---------------------------------------------

錏管用1"*3m，問到一支$175不含運，原則上省錢3*3m一格只用6支，兩橫四豎。兩格3*6用11支。一格+兩格*2=6+11+11=28+1支備用。
http://goods.ruten.com.tw/item/show?21103175049698#auc
1"亞管去年的價格查到是一支150…真的是現在不做以後材料更貴了~

--------------------------------------步驟三-舖設棚架上網面---------------------------------------------

因為是假日農人，時間和體力不多，做什麼也都慢慢來。
雖然瓜棚還在規劃初期挖洞立柱的階段，幾經思考後就參考原先找到的網路瓜棚樣品圖用尼龍繩，以及再加上eastern 前輩推薦的尼龍編網，應該也可以達到十年不壞的目標。

3分一般用特多隆繩。整捆大概30.5公斤，含運1930元。
http://goods.ruten.com.tw/item/show?21405244217327
預計繩子以8*6條，一小格約30cm。先綁橫向8條在2豎錏管上有支撐；豎向6條在橫向繩上方就有支撐。

6吋孔10尺100米，尼龍瓜果編織網很便宜290+60運。
http://goods.ruten.com.tw/item/show?21507494928865
打算在瓜棚的垂直面兩側一半高處也掛上尼龍編網 。

--------------------------------------------------------------------------------------
--------------------------------------------------------------------------------------
次級建議

因為假日農人時間不多，加上若用不銹鋼索1.5mm一捲400m(3000)和相關零件-鋼索剪(300上下)、16#白鐵絲1KG(190)、2mm鋼索夾(15)、費用上會比較高，施作起來也較費時，只好放棄鋼索改用原先網路上找到的照片樣品用尼龍繩。
。
http://goods.ruten.com.tw/item/show?21211143487622
不鏽鋼304 白鐵鋼索 1.5mm (7*7) Breaking load: 190KG 台灣製造 整綑另有優惠

用白鐵鋼索比較困難在如果固定在亞管上，我後來想到在亞管上先用"白鐵絲繞兩圈留餘隙"，這樣白鐵鋼索就可以穿過去，然後一路穿針引線，兩頭再用鋼索夾來拉緊固定。達到耐用10年以上的夢想。

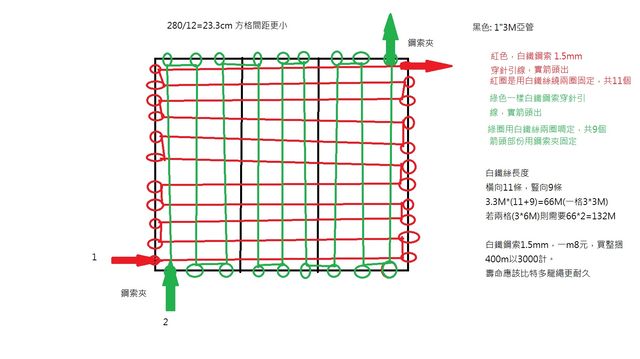

白鐵鋼索橫向繞11條，豎向9條。一格3*3m：3.3m*(11+9)=66m，兩格66*2=132m，我若要建設1+2+2格，66+132*2=330m，買一綑400m還夠用。

bytsui

感謝大大分享。我有個大小差不多的瓜棚，竹子搭的，這次颱風傾斜，幸好靠在鄰居的圍欄上，沒有全倒。上週扶正，等絲瓜產季結束，也打算重搭個堅固耐用的瓜棚，您的資訊很有參考價值。

eastern

如果只是規劃中...做為已經搭過類似棚架的老灰ㄚ,有以下建議:

1. 只有4-6支水泥立柱,應該不必買什麼專利專業工具,尤其是三千多元...

    再添些錢就可買台對岸的引擎鑽孔機了! 然而純手工挖這幾個60CM深的洞應該不困難呀!

    簡易工具有: 對揪(如下PO文),土強,甚至小圓鍬...即可! 更省coco...

    http://www.2home.com.tw/bbs/foru ... mp;highlight=%B9%EF

    如果洞挖大些,灌入水泥更能持久,也不需要斜撐了!

2. 水泥柱@300還OK! 只是僅買4-6支運費可能也要$600-1000吧!

3. 錏管四周圍可以使用六分即可,中間補強則可用四分;減低費用!

4. 沒有見到繩子總價? 但有賣或訂做編織網或許更便宜好用呢!

供您參考之...

tsou4

bytsui 發表於 2016-10-12 08:01
感謝大大分享。我有個大小差不多的瓜棚，竹子搭的，這次颱風傾斜，幸好靠在鄰居的圍欄上，沒有全倒。上週扶 ...

不客氣~我的想法就是想一次做好撐個數十年，不是想一勞永逸，而是田裡的工作太多我一個人根本不夠用，能不做白工就不要，弄好一個項目就省下很多時間做別的~

tsou4

eastern 發表於 2016-10-12 08:43
如果只是規劃中...做為已經搭過類似棚架的老灰ㄚ,有以下建議:

1. 只有4-6支水泥立柱,應該不必買什麼專利 ...

謝謝前輩的良心建議~

我忘了說我是要搭建1+2+2格的棚架共16+2支備用，是因為水泥柱廠商說滿5000免運才買18支8尺水泥柱的，只好先買來放著慢慢建設。
我老父說老家鄰居自載的水泥柱一支買150而已，我看到鄰居買的放在地上的好像是6尺的，沒辦法，沒貨車只能叫別人載運。

引擎鑽之前我也有考慮過， 對揪,土強等應該也不錯。
我後來考慮用4"挖洞器是看了賣家的影片，覺得使用上效率不錯不太費力比較適合。
灌水泥也不錯，但我那田裡若需要加強抗風還是考慮簡單用斜撐就好了。

亞管本來我是考慮用兩支橫向1"、7支豎向1/2"來省錢。但一格距離3M，然後種了瓜果後重量會有增加，怕1/2"久了會撐不住。因為我想建設好能撐十年以上，就不差1"管的成本了。最後選擇用兩橫四豎的1"亞管，其餘用1.5mm白鐵鋼索穿引。

本來我一開始是想用1.5MM的白鐵鋼索，但遲遲想不到怎麼克服如何簡便又省成本的固定在亞管上？
所以暫時選用3分特多龍繩30KG*70KG/元=2100元。
http://goods.ruten.com.tw/item/qa?21403117015432#qna
後來突然想到用白鐵絲 #18 (直徑1.24mm)重量 : 1kg(約104.5米) 或是#16(直徑1.6mm)的，拿來在亞管上繞兩圈留餘隙再綁緊，就可以當做白鐵鋼索的穿引拉力依據了。(只是一開始很費工要繞白鐵絲)
http://goods.ruten.com.tw/item/show?21407143018449#auc

現成的尼龍瓜果編織網確實很便宜300元上下就有6吋孔10尺100米。
http://goods.ruten.com.tw/item/show?21507494928865
但考慮若壞了要更新要花時間(參考eastern 前輩說用了3年還很勇，也許可以用5年以上)，若棚架上瓜果暫時不能移除就更棘手了。所以若考慮用白鐵鋼索，可以偷懶個十年以上不用換。

eastern

tsou4 發表於 2016-10-12 09:34
謝謝前輩的良心建議~

我忘了說我是要搭建1+2+2格的棚架共16+2支備用，是因為水泥柱廠商說滿5000免運 ...

再提供參考...

也是網拍訂製之尼龍編織網,可以選擇線徑,孔徑,顏色...及尺寸大小

寄來的樣子

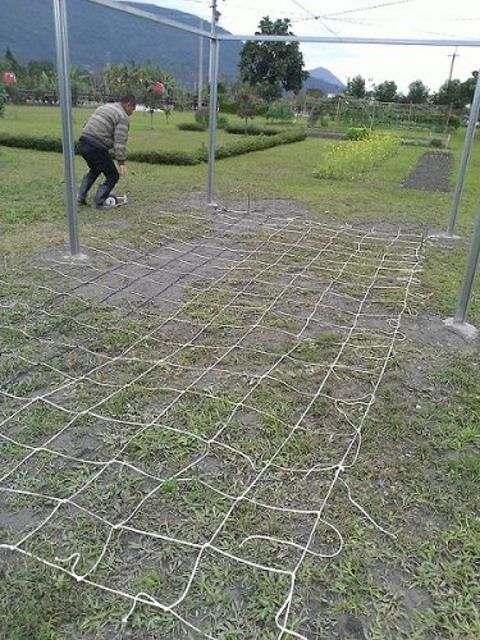

網子上架

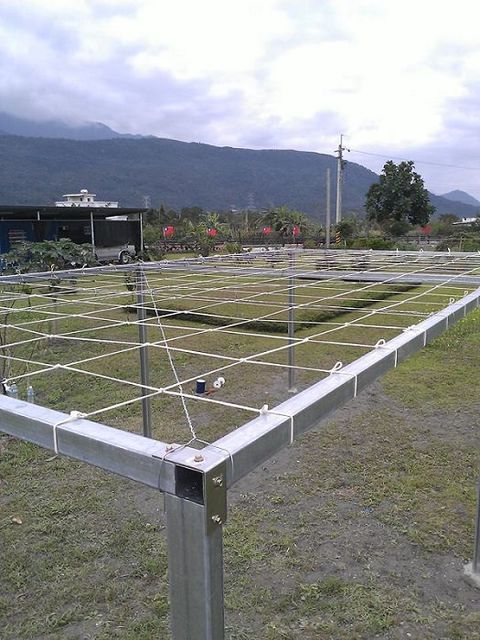

當初完工情形...已經使用三年了!...

tsou4

eastern 發表於 2016-10-12 09:58
再提供參考...

也是網拍訂製之尼龍編織網,可以選擇線徑,孔徑,顏色...及尺寸大小

前輩的建議看起來很實用！安裝大面積的棚網效率很高~

jeep5631

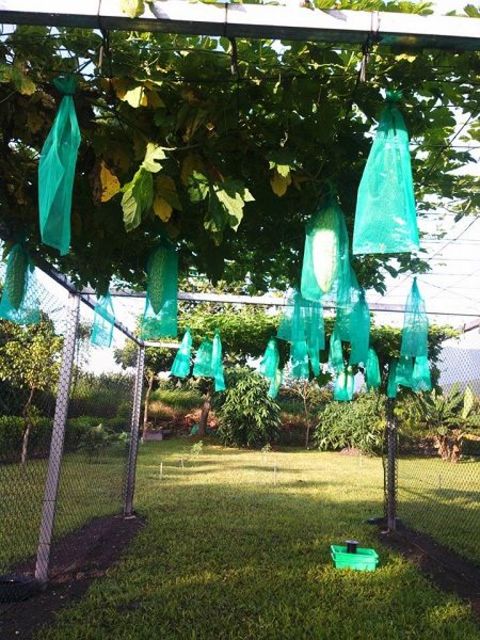

這3*6的兩座自己施工，記得當時材料費好像3000左右

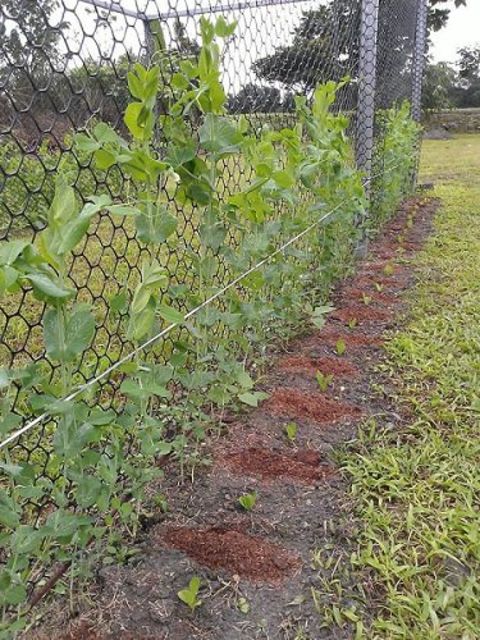

上面攀爬，旁邊也可種
一兼二顧，摸旯阿兼洗褲
而且在花蓮3年也撐過無數個颱風
不知能用多久，現依然完好如初

tsou4

jeep5631 發表於 2016-10-12 11:39
這3*6的兩座自己施工，記得當時材料費好像3000左右
上面攀爬，旁邊也可種
一兼二顧，摸旯阿兼洗褲

前輩園裡種的草皮真棒！我老家田裡因為休耕草都長很高還要不定時把田周圍草割短
搭這種方形樑棟也是很不錯的方式！3年前要3000多，真的是此時不做明年更貴~呵~

tsou4

試用挖洞器，第一點就是先量測鑽孔點。起先是用捲尺大概比對位置，測試孔都鑽完後發現要提高量測效率，應該拿兩支60cm的pvc管綁上一條長度約290cm的繩子，之後拉起來就可以快速的確認鑽洞的位置。
今天試鑽才知道泥土水份還稍多，挖出的泥土稍黏不容易脫除，應該過兩天晴天泥土乾一些脫除泥土的效率會更快。

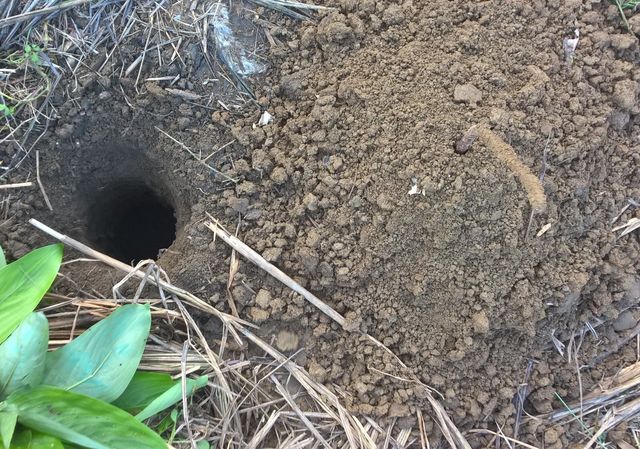

4"的洞挖了大約60cm深，大概用挖洞器轉了6~7回就完成，若要挖更深是沒什麼問題。
使用挖洞器的技巧，體會過後大概就是每次要鑽進是要逆時針旋轉1/4圈，就會看到泥土被帶進挖土器裡，轉個4~5次看到挖洞器泥土快滿了就可以拉起來脫除泥土，鑽完相當有成就感。
預計先將立柱點都鑽到一個數量後，接著就叫水泥柱廠商運材料來第二步立柱了。

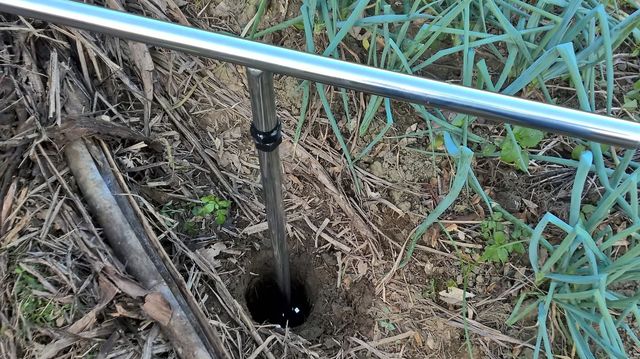

挖洞器總長約130cm，已經挖到桿子一半下去了

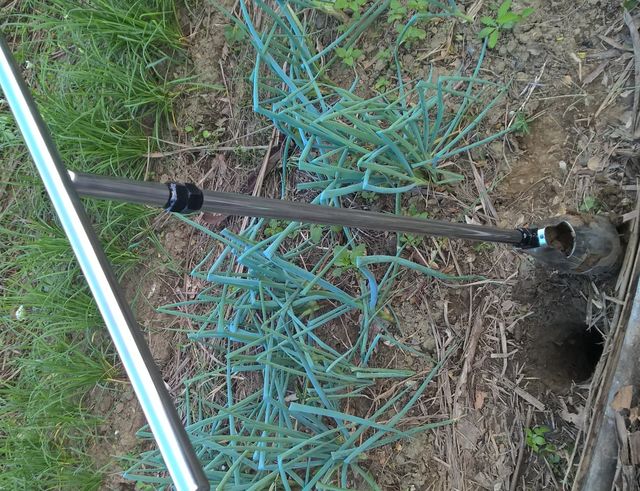

圖放反了…約60cm深


旁邊是插一根鋼筋幫忙脫土用的
