2016的作品剩南投的工地 在收尾中 2016南投綠建築

2016完成的作品 後龍及六甲  還有兩間修改屋 完成

而2017年的作品 是在大林  網友申請的一間農糧加工室  合法申請的

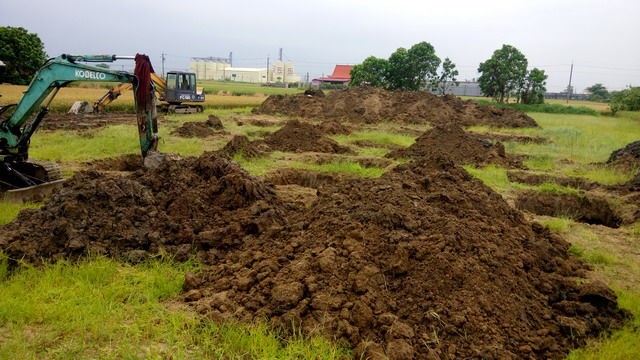

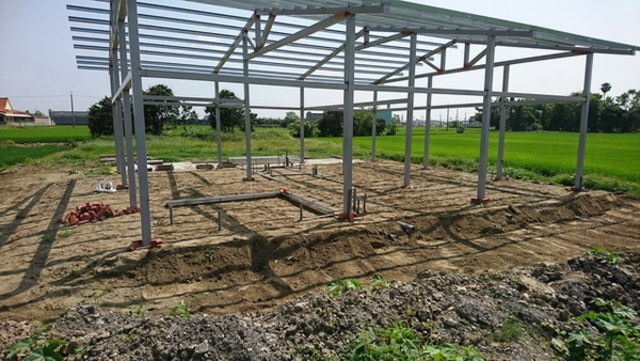

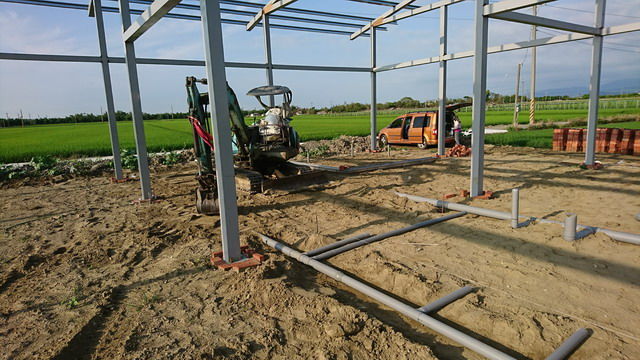

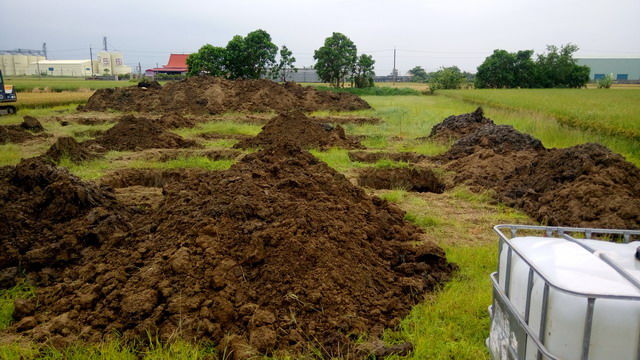

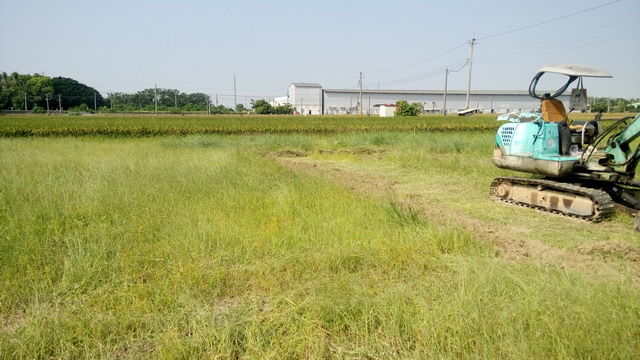

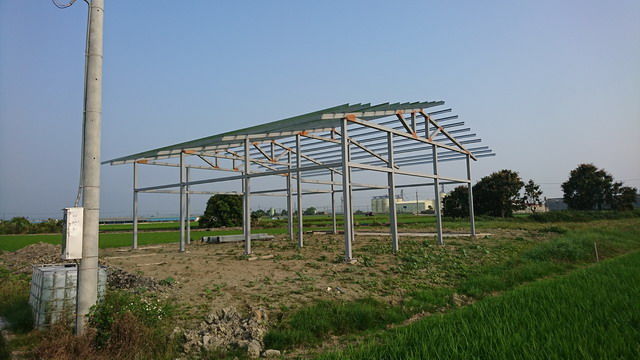

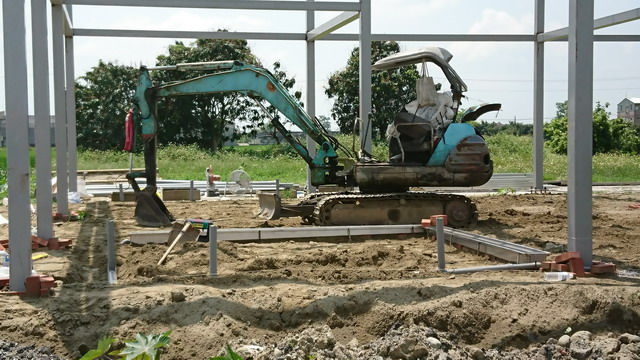

把放樣 開挖 及現今 組立配管 完成的照片po出 等天晴 綁地板鋼筋及灌漿

此間還申請雨水回收及集油槽回收池

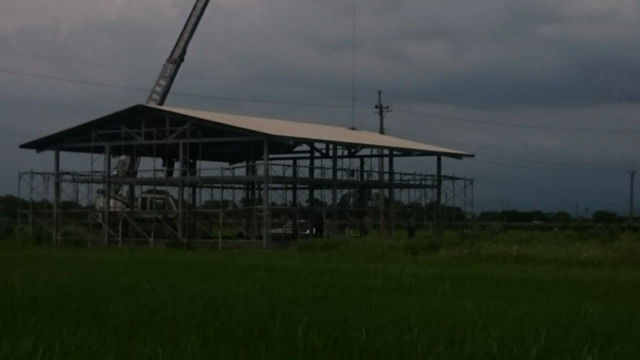

看看照片

照像機

大林雖是農糧加工室 因為有住家及二樓未來夾層

所以屋頂還是 有隔熱設備

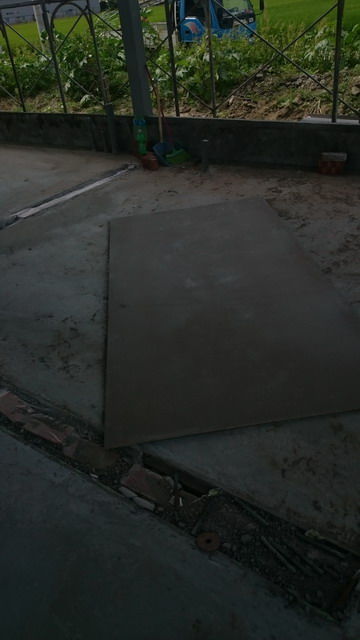

這是隔熱層底材 木纖水泥板10mm防火板



再往上加25mm防火隔熱礦纖板

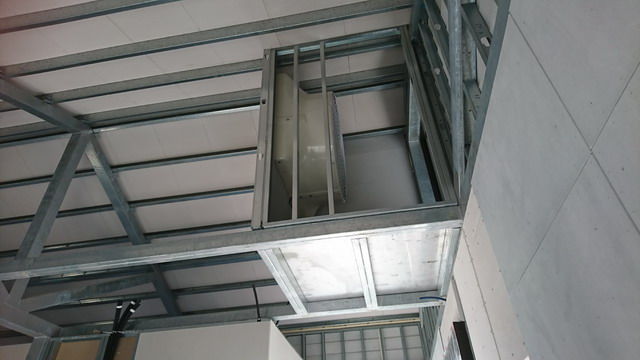

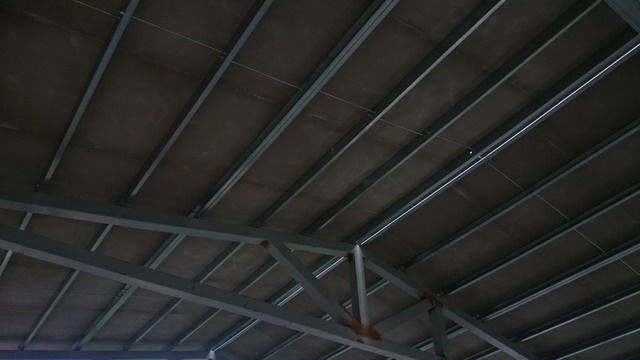

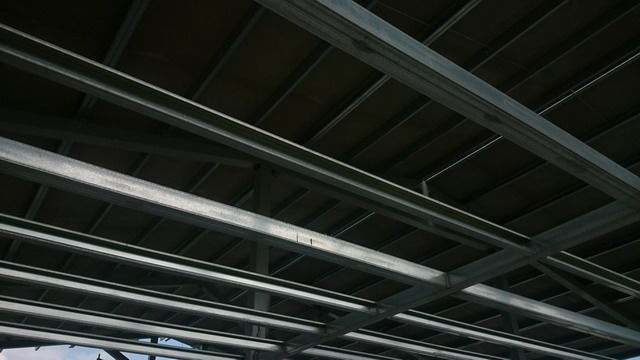

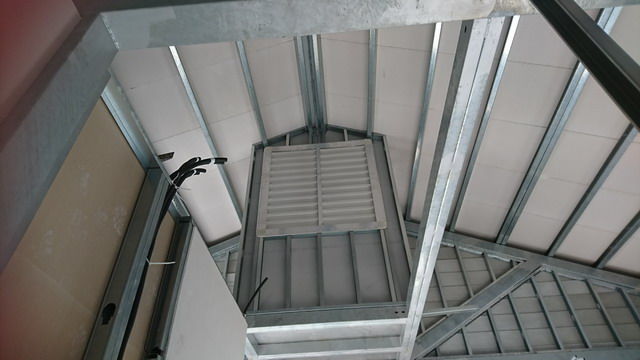

由內往上看





隔熱覆誧髡?等待安裝鋼瓦

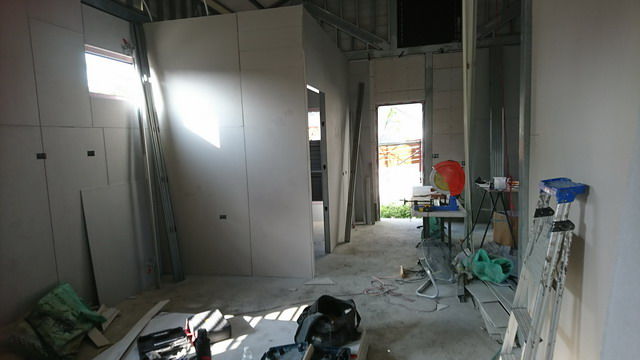

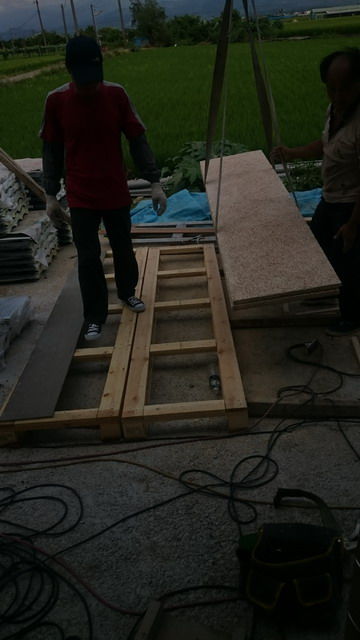

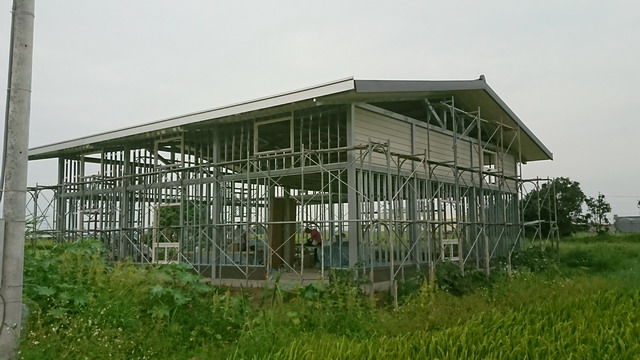

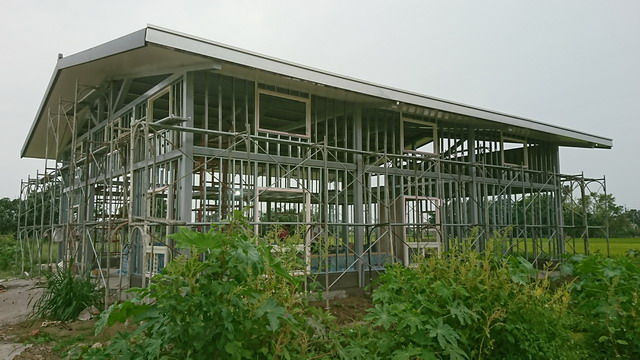

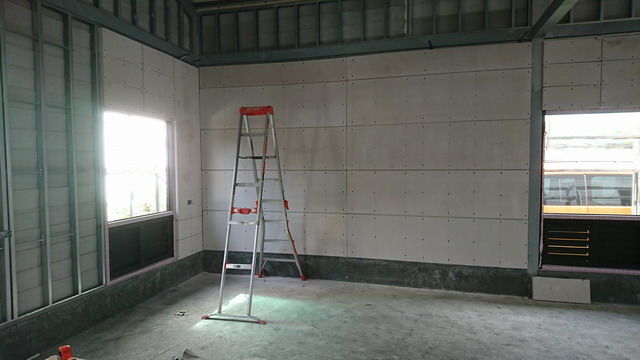

壁板牆施作

hotoptimal

照大大 好
天花板隔熱層底材 木纖水泥板10mm防火板加25mm防火隔熱礦纖板 是否可坐在壁牆
或您是否有其他建議之材料  可讓室內蘇福一點 謝謝

landy2007

這是幾坪? 價格?  工作日?

照像機

landy2007 發表於 2017-9-4 21:50
這是幾坪? 價格?  工作日?

室內坪50坪 低水坪70坪 外加10坪的雨水回收池及油汙過濾槽  370幾萬 不含水庫 大概90-120工作天

照像機

大林農糧室 業已告一段落 等待使用執照 核發下來後再進場 完成電力水電等工程

而 這陣子 也完成了 集集一間平房的部分工程 養護完成 將進行屋頂板及壁板牆的節能 隔熱 對流施作工程

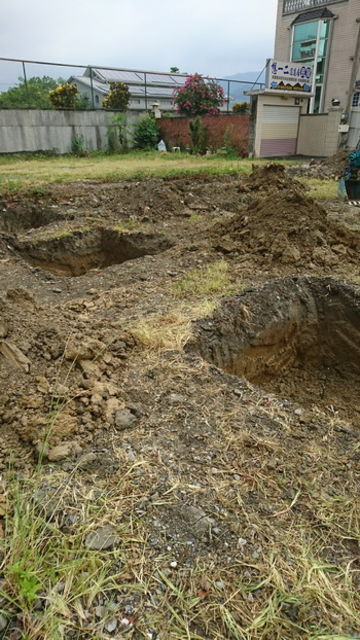

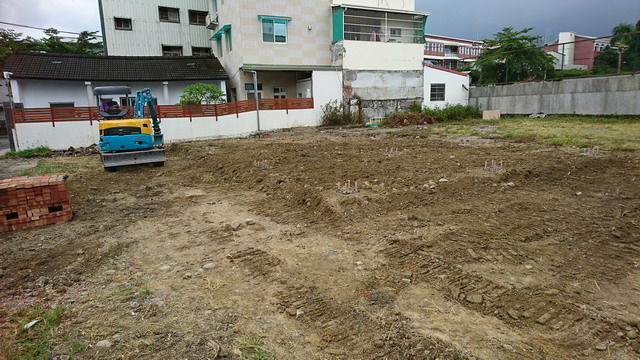

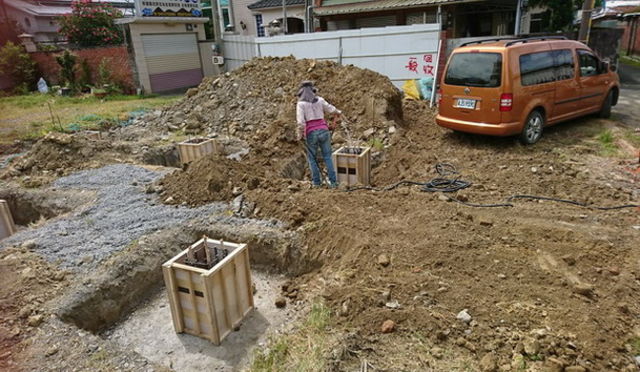

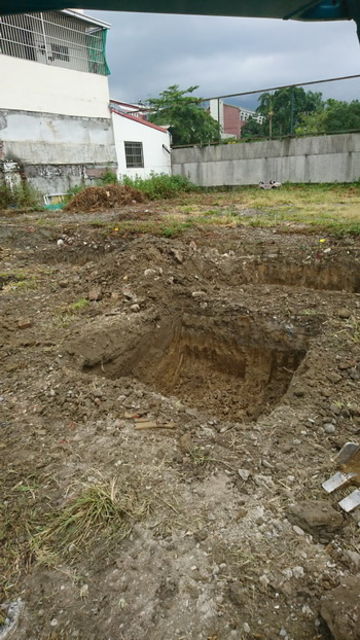

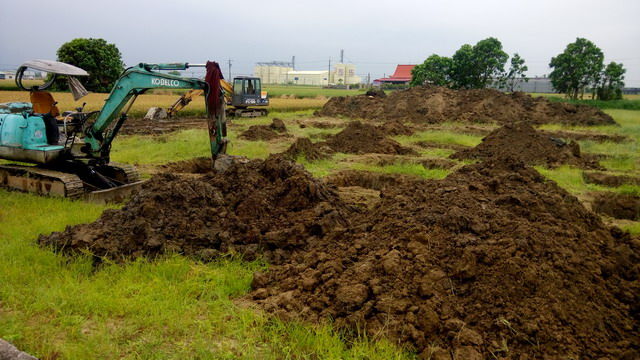

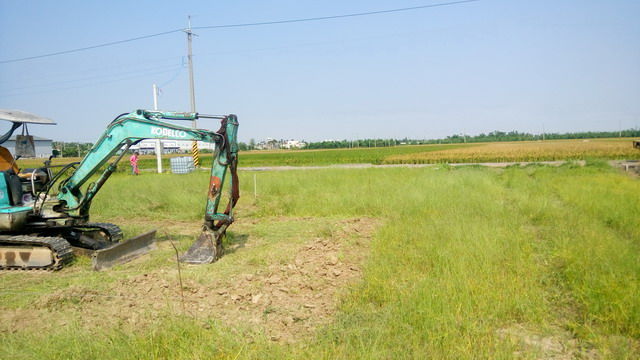

放樣開挖

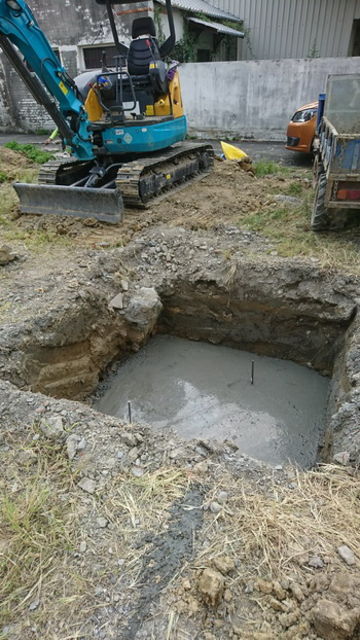

PC打底

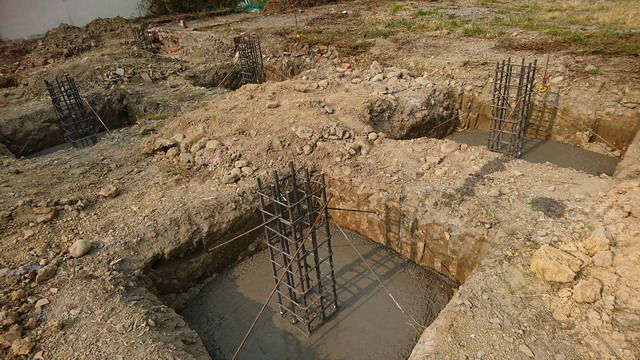

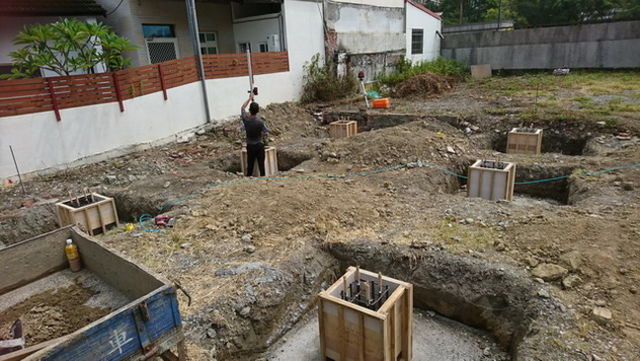

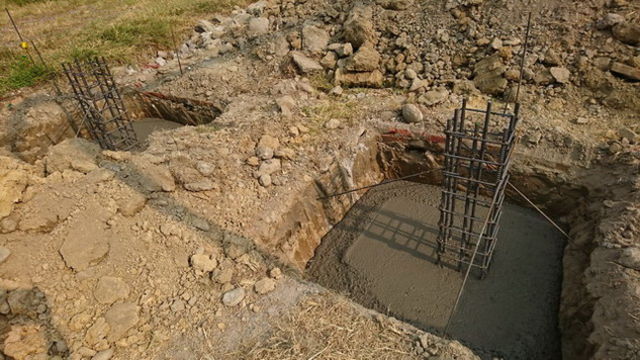

柱底 灌漿




柱頸完成高度放樣


柱頸板模灌漿前洗模


第一階段回填


預鑄水溝打底PC

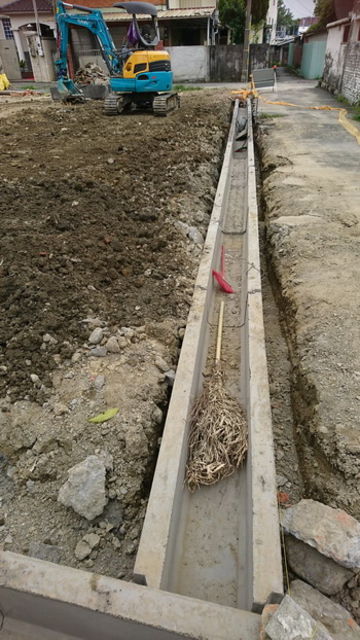

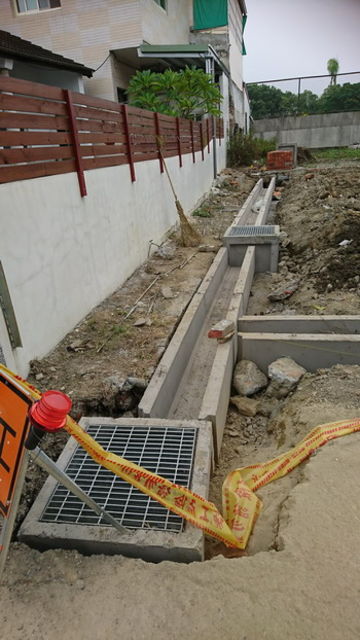

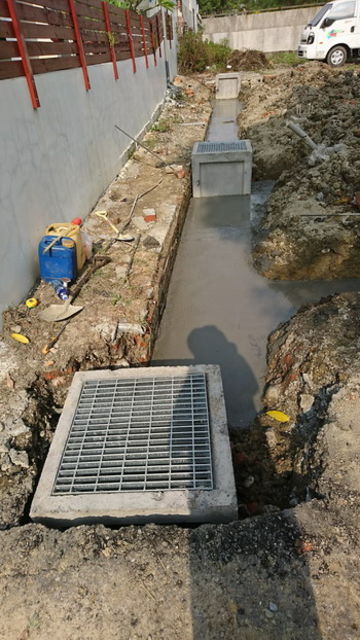

預鑄水溝吊裝

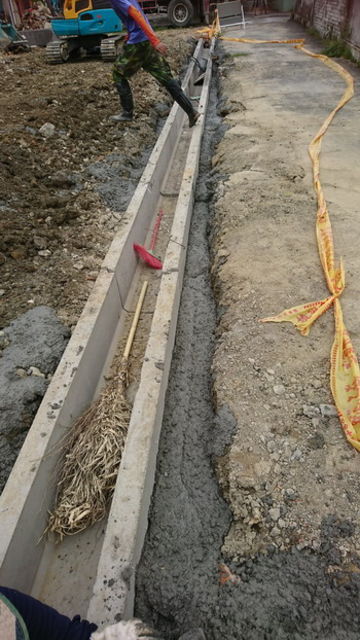

預鑄水溝吊裝後 RC灌漿固定

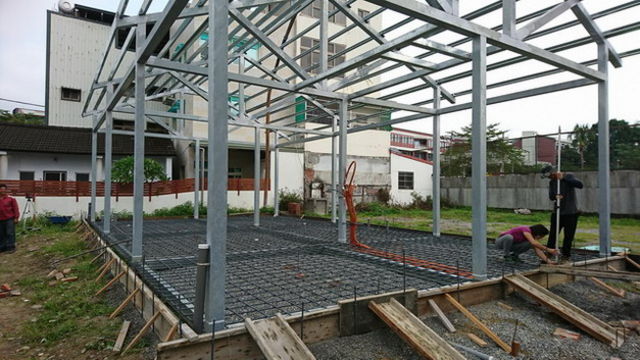

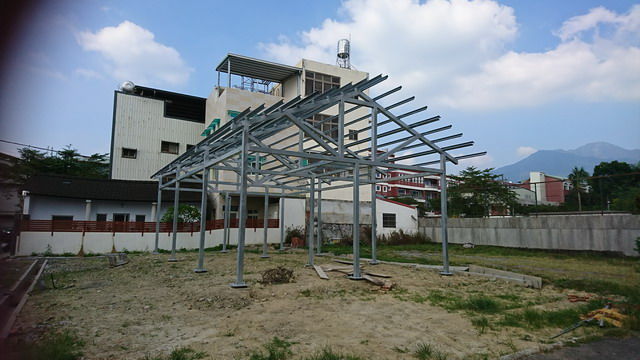

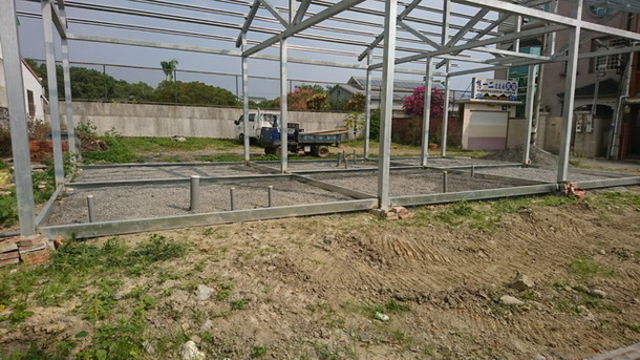

輕鋼構熱浸鍍鋅組立完成

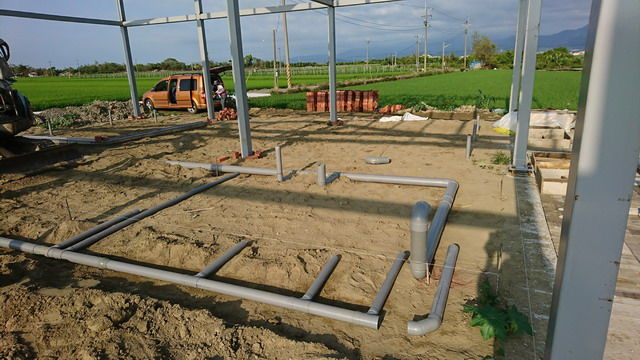

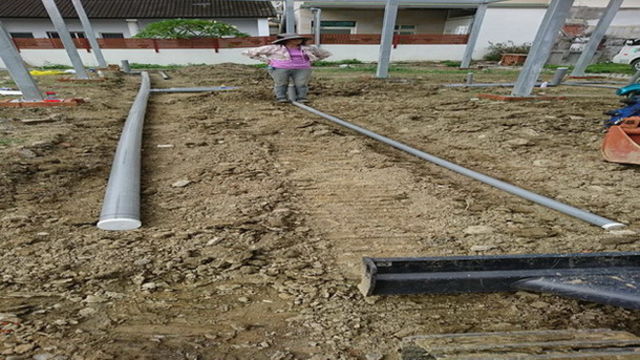

汙排管埋設


第二階段 回填清石子


地坪澆灌前 完成高度放樣 (白色電火布)

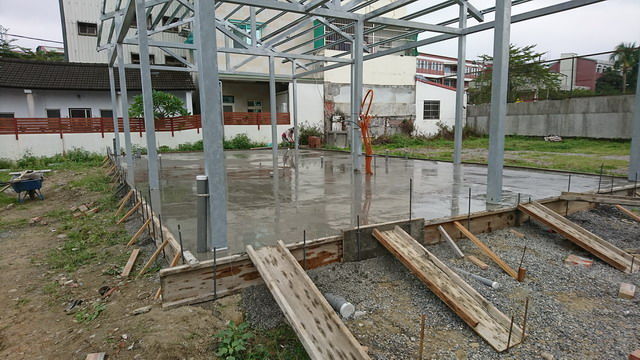

地坪澆灌完成



待續.................

照像機

hotoptimal 發表於 2017-6-29 13:21
照大大 好
天花板隔熱層底材 木纖水泥板10mm防火板加25mm防火隔熱礦纖板 是否可坐在壁牆
或您是否有其他建 ...

沒看到這回文 現在才回應

鹿谷 麒麟潭(永隆社區)  網友 增建後棟 業主整棟自己規劃兩台壁爐 來使屋內溫暖及除濕

後來 建議 內壁也使用此工法 隔熱隔冷效果很好 年初入住也不會感到冷冽 業主說: 壁爐有點 多裝的感覺

照像機

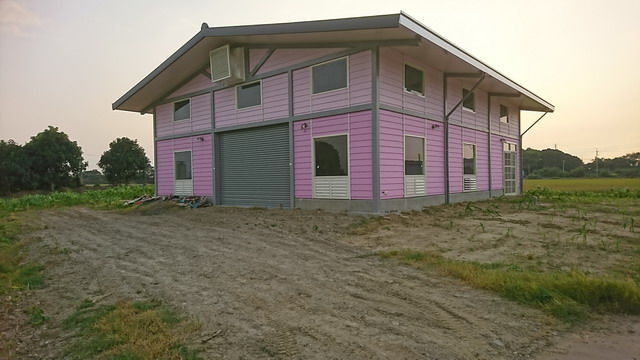

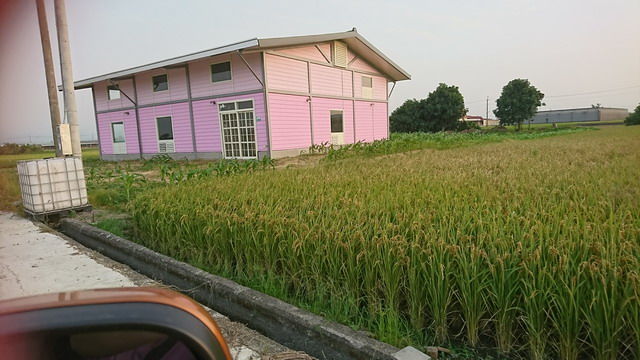

大林 農糧加工室 外觀大致完成 等待 使用執照  再來申請電力  依序再配室內水電

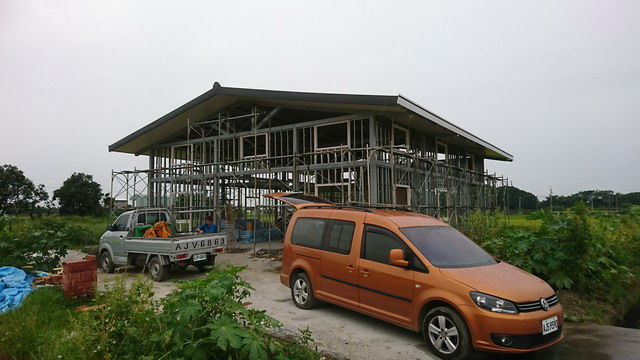

外觀照片

照像機

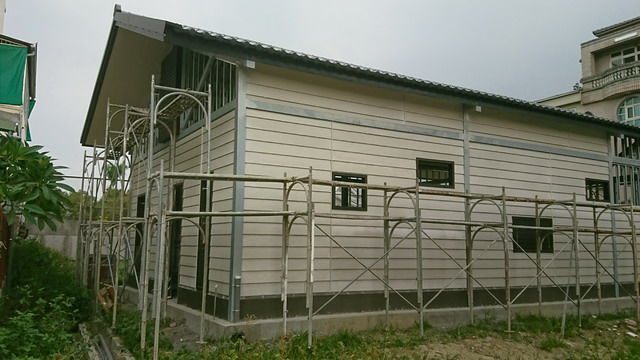

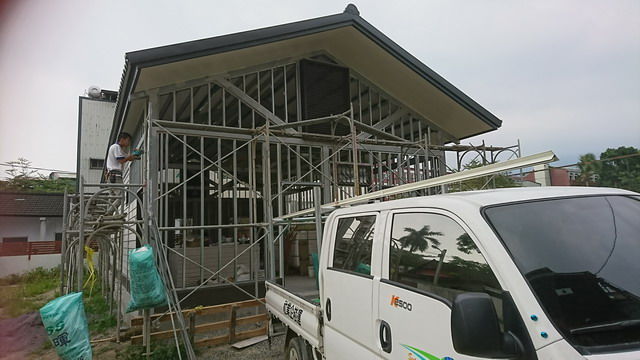

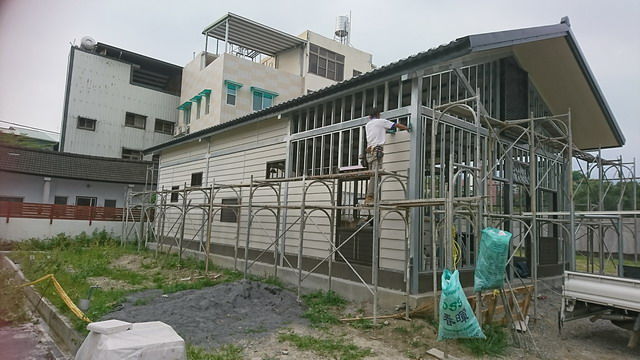

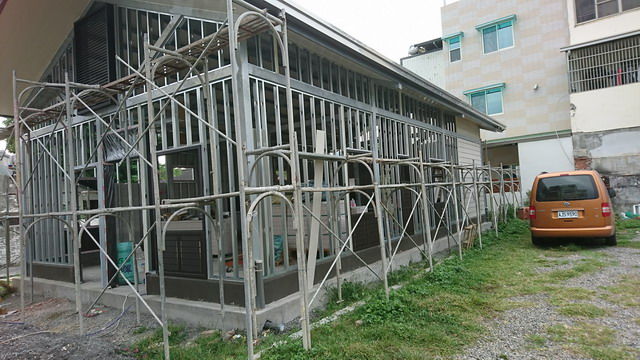

集集平房 外觀正在組立 木紋水泥板+透氣工法

排風扇 內縮在固定繡飛?

外觀照片

照像機

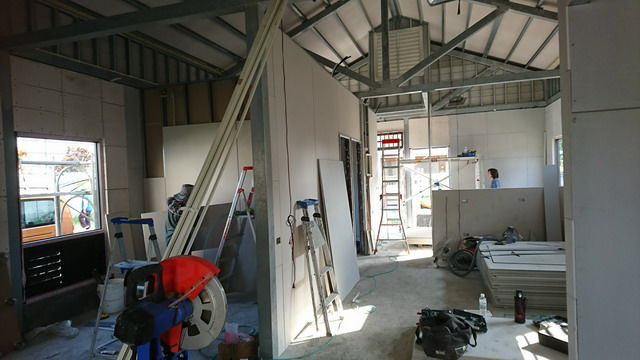

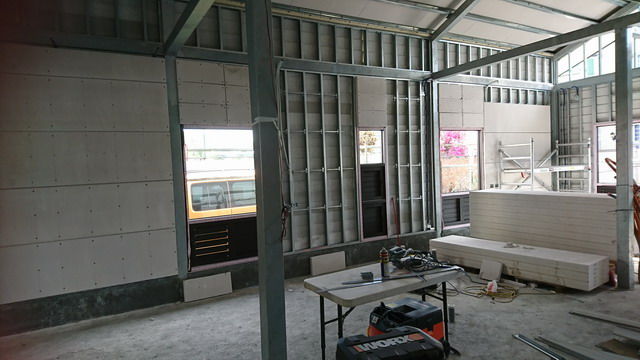

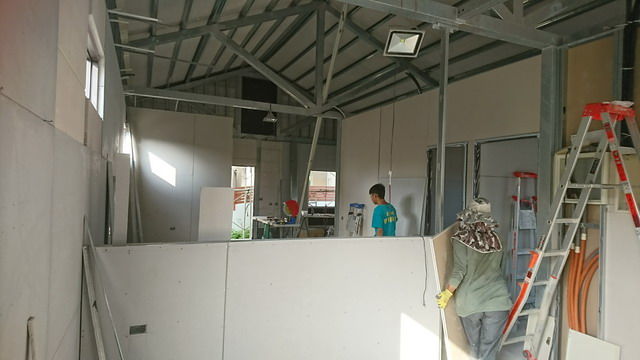

集集平房是建地 所以 牆面工法要取得 防火一小時的證明 所以 內板以ALC白磚來施作 是以乾式工法來施作的 完成 再封6mm 矽酸鈣板來油漆

這間的 颱風機 是室內縮的工法 所以外觀 加掛一組 固定繡?內縮的地方怕雨濺進來 所以 加裝一組 不銹鋼水盤來防止濺入的水花  所以要多花費4,5

萬元來達到外觀美化

隔間完成就要 外牆上色 內牆批土  看看近期照片
