請教瓦時計接線問題

rsenkimo

電源是單相三線式220V，目前要監控用電量的設備是單相110V，如果瓦時計的2S及2L不接線是否可行呢?

pineman

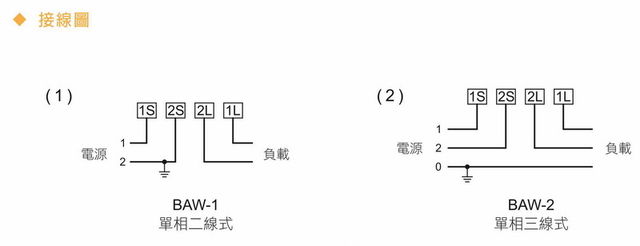

　　看圖說故事，1S 2S 這一對是接電源(Source), 1L 2L 這對是接負載(Load)，兩對要各接各的。

chen168

時間久了，有些記不清楚了；

首先你說電源是單相三線式220V，這是跟家裏用的電一樣是2條火線一條地線，

任一火線對地線是110V, 2條火線是220V，是這種嗎？

如果是的話，可以如你說的用法，它裏面有2組獨立的線圈，接一組就會動了。

rsenkimo

chen168 發表於 2017-5-16 20:07
時間久了，有些記不清楚了；

首先你說電源是單相三線式220V，這是跟家裏用的電一樣是2條火線一條地線，
...

是的，就是家裡的電。
我知道家裡電錶只拉任意一條火線+地線=110v，這樣用電時電錶會動。
只是想說只有一條火線接進電錶裡，地線沒進去的話，這樣電錶能感應會動嗎?
如果會動，我就買單相三線式瓦時計，以後冷氣220v的設備也用得到。

chen168

rsenkimo 發表於 2017-5-16 21:27
是的，就是家裡的電。
我知道家裡電錶只拉任意一條火線+地線=110v，這樣用電時電錶會動。
只是想說只有 ...

就你第一帖的圖嗎？

應是瓦時計的接線圖，

它地線不用接到表上的，只要電源火線接S1，輸出L1接負載，負載另一端接地線就形成一個迴路了。

FlyNews

依圖把 in/ out 線接上去就好!

但
110V瓦時計就只能接110V,
220V瓦時計就只能接220V,
110V/220V瓦時計才可以接110V or 220V。
否則會不準....

不管是110V or/and 220V瓦時計,  in / out 都只各2個接點,沒有地線可以接,
地線是要把瓦時計接地吧?

所以,110V用220V瓦時計只接火線可能沒用 ,或是會不準...

我這裡是有幾顆220V瓦時計..
若要買新的,建議買110V/220V瓦時計即可。

rsenkimo

FlyNews 發表於 2017-5-17 02:06
依圖把 in/ out 線接上去就好!

但

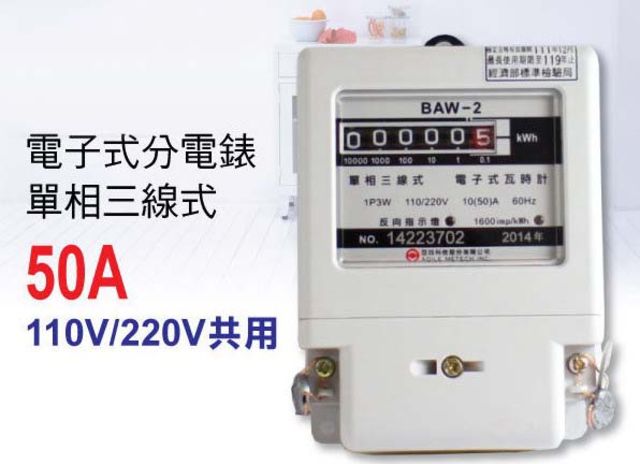

我是想買這種電錶來用，110V、220V都可以用。

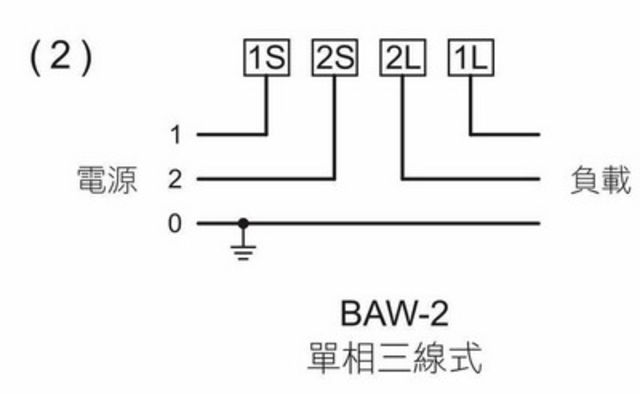

接線方式是接線圖右側，也是通常家裡用電的方式，1+2是220V，1+0或2+0是110V。
只是家裡都是三條線都有接上去，我若只接1+0的話，這樣電錶是否會有感應。不知道電錶的感應方式是否以1+2去作動。

FlyNews

rsenkimo 發表於 2017-5-17 09:25
我是想買這種電錶來用，110V、220V都可以用。

只是家裡都是三條線都有接上去，我若只接1+0的話，這樣電錶是否會有感應。不知道電錶的感應方式是否以1+2去作動。

你那圖中的2個接點, 有1S 2S / 2L 1L ,只有1+2,並沒有1+0的接法


你可看接點的安裝說明圖,110V / 220V接點都是2條進出...沒法接3條線,

單相3線式的220V,用 正110V -> 負110V 形成 220V的電壓差 比較容易理解
正110V -> 0V 有110V的電壓差
負110V -> 0V 有110V的電壓差


因為 220V是2條火線, 在配電盤端  110V / 220V 的火線大多也都共用..
所以, 純220V上面 雖然有寫兼容,但也寫 110V / 220V不可同時使用。

rsenkimo

終於等到原廠回覆，不管單相二線式或是單相三線式瓦時計，1S、2S這二條電源端一定要接電錶才會動，電錶本體運作也是要靠它供應用電，所以單相三線式電源端都要接，負載端2L、1L則可以只拉任意一條+0地線=110V，或是2L+1L=220V來使用。

yaowenhung

rsenkimo 發表於 2017-5-17 14:44
終於等到原廠回覆，不管單相二線式或是單相三線式瓦時計，1S、2S這二條電源端一定要接電錶才會動，電錶本體 ...

原則上，探討這好像沒有太大的意義。

直接接220V出來後再配成兩組110V就好了。

他是瓦時計，是以能量來計算的，不是管你電壓幾伏特的

我家都是接220V，自己再配電就好了。

接220V的電線也不需要這麼粗，可以省電線錢。
