本帖最後由 快樂農夫 於 2019-3-6 21:04 編輯
2019-03-06 新增可遠距離遙控也可近距離手動操作的配線方式.(詳細如新增照片所示,但3公里遙控開關設定在電源輸出模式)
在2home裡得到很多人幫忙學到很多.實在很感恩.
今天拿出來分享的並不是我的專長,而是因為做農夫需要用到卻摸索太久浪費很多時間,走了很多冤枉路,總算搞定了它,因此想說,一定有很多農夫有類似我的需求也一樣苦於門檻而頭痛. 因此我把我弄好的拿出來分享,讓有需要的人可以參考使用,減少很多摸索.
前陣子因為荔枝椿象在龍眼樹上為害了數年毫無收成且噴毒液傷我夫妻身體,火大之餘,決定棄有機對荔枝椿象大開殺戒. 搬出朋友送我荒廢了10幾年不曾使用的馬達動力噴霧機開始進行準備. 我的想法是一個人操作噴藥作業,藥管拉出到100米遠,作業上必須有遙控器操控馬達的開啟或關閉,這樣才比較方便,也可以防止農藥水用光時可以及時關閉馬達運轉,避免噴霧機沒藥水空轉太久燒毀了.

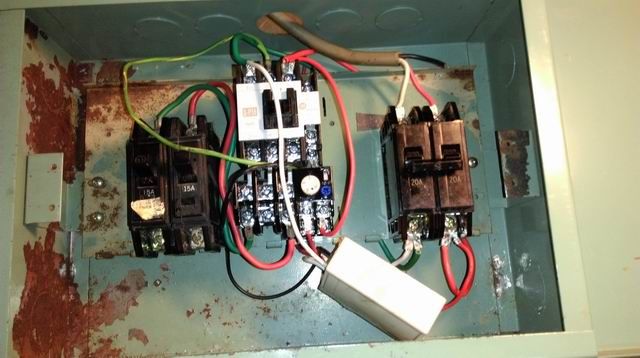

現在讓我來分享我的【3公里遙控器】+【電磁開關MSO-P16 220V 12A】+【2HP 220V 12A馬達動力噴霧機】

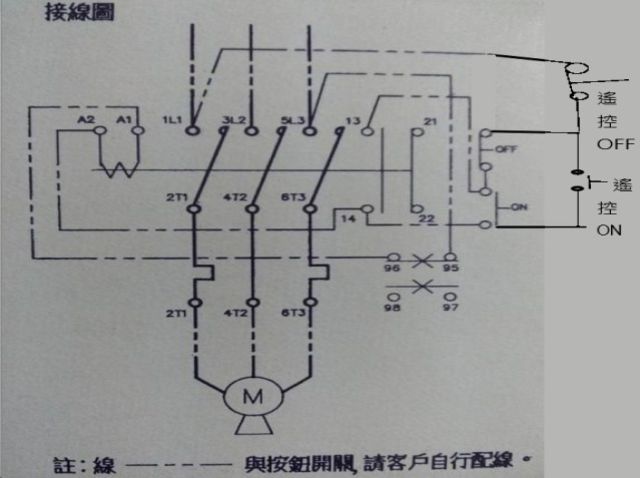

接線圖如下

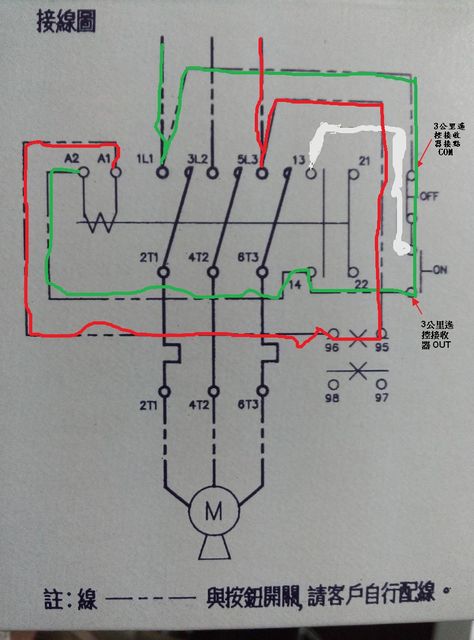

3公里遙控器】使用「開關的模式」而不是「電源輸出模式」，配線如圖。

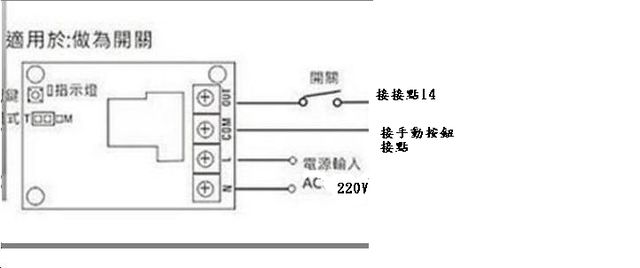

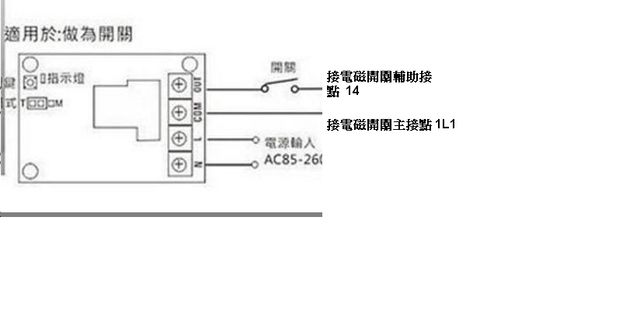

重點：接點OUT 接 電磁開關14 。 COM 接點接到電磁開關 1L1
注意: 電磁接觸器編號22 與14擠在一起, 接點編號14 是下層很難工作鎖上螺絲與電線的那一個螺絲. 不要弄錯了!(因為我就弄錯,害我百思不解為什麼遙控器在按 OFF 時,電磁開關抖個不停. 原來我線接到22去了.)
電磁開關的接點編號與接線：
 參考接線圖，
 接點編號A1 & A2：有電進來時線圈激磁，電磁接觸器作動，1導通2 ，3導通4 ，5導通6。
接點編號 13 & 14在正常情形是 NO（Normal Open），線圈激磁，電磁接觸器作動，接點編號 13 & 14從 Open變成 Closed 形成「自保持」而使線圈繼續激磁。

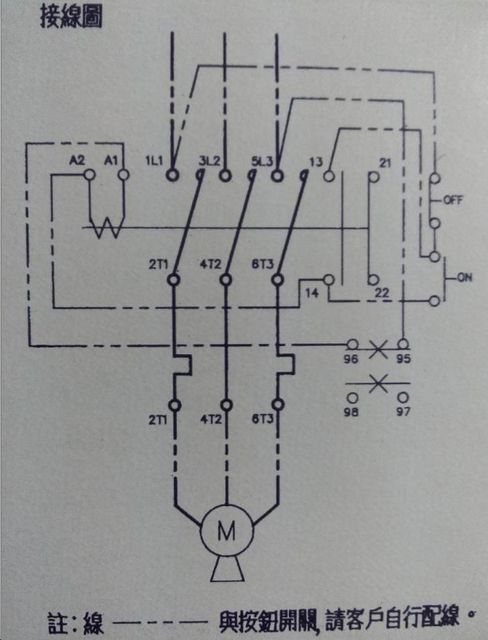

注意：這裡是重點！電磁開關產品外包裝上印刷的接線圖如上圖，但是我把接點 13 不接線(接線圖塗白漆的那部分)，不接線情形下，自保持的迴路就不存在了，而將[自保持]交由遙控接收器的 ON 一直ON著。這樣才能在遠端按壓遙控器 OFF 將馬達停機。
 熱過載保護器的接點編號
 95 與 96 在正常情形是 NC（Normal Closed），如果過載情形接點編號 95 與 96 將從NC情形變成OPEN狀態，導至線圈喪失激磁而使電磁開關跳開斷電；
 97 與 98在正常情形是 NO（Normal Open），如果過載情形接點編號97與98將從NO情形變成Close狀態；（97與98 我們不需要用到）

熱過載保護器跳脫後之復歸：
1. 找出負載跳脫原因並排除，確認安全後才繼續進行工作。
2. 將熱過載保護器reset按鈕按壓一次
3. 使用3公里遙控器重新啟動電磁開關。
其他注意重點：
遙控器內的9V電池若沒電了，遙控就失效了。
我使用的是 單相 2HP 的馬達，使用的電磁開關我根據士林電機的型錄55頁去選定，我能買到的是 MSO S-P16 220V 12A+TH- P20 15A，旋鈕調在12A 的位置。
另外一提: 市面上五金行通常在賣的 2馬力電磁開關,他們拿出來的通常是士林電機的 MSO P-11 220V +TH- P12 6.5A 的產品. 我覺得很困惑,而打電話到士林電機找技術服務人員請教. 他告訴我 外包裝的 6.5A 是TH-P12 6.5A的意思,那個數值通常是三相2HP在用的.
我的情形可以選擇 MSO P-11 +TH-P12 12A的產品. (簡單講就是市面五金行說的3HP用的.) 我又請教那位專家,為什麼你們型錄55頁的選定表告訴我應該選用 S-P15 或 S-P16 而不是市面上推薦的 S-P11 ....,他的說法是 S-P16可以涵貍狾釭?2HP 馬達. 如果是 S-P11 則會發生有些馬達可能不很適用. 而在這種情形下s-P16的使用壽命會比 S-P11長.....防止馬達燒毀的是 熱過載TH 的部分不是電磁接觸器 S-P11或16的部分....
2019-03-06

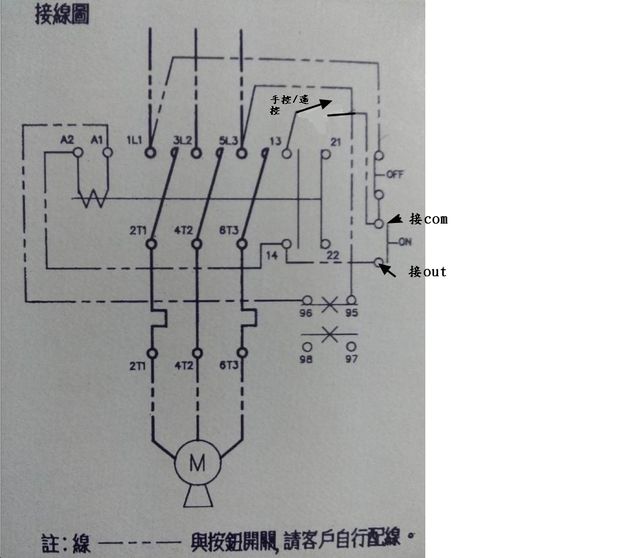

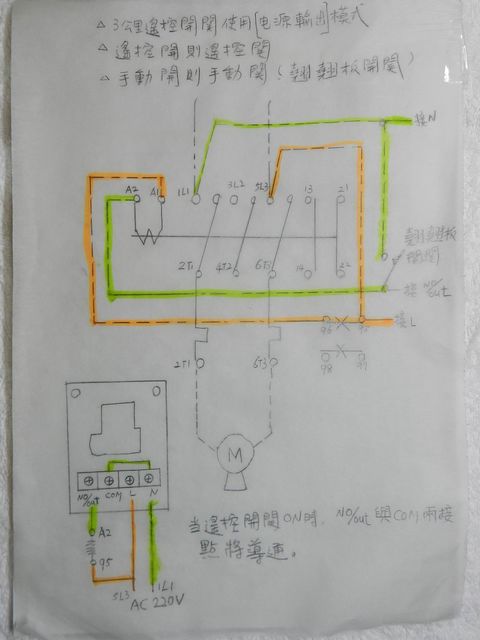

新增可遠距離遙控也可近距離手動操作的配線方式.(詳細如新增照片所示,但3公里遙控開關設定在電源輸出模式)
 |
