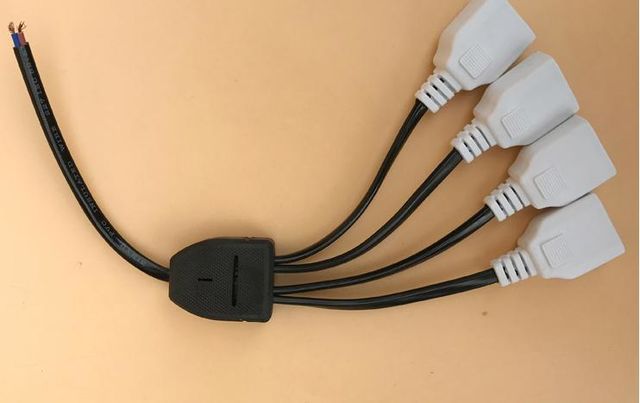

這個東西..怎麼分辨+還是-極

taiwanbigmary

要裝某種燈..需分正負(直流電)..
藉這東西..可以較省奶?.
請問答人朋友:  頭插那端..如何分辨正還是負呢?

aotsen2004

用 電表 測 ~

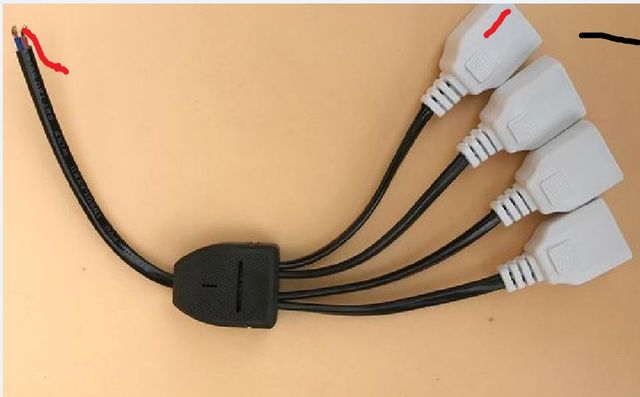

紅的探針 接觸這邊1條線 ~ 黑色探針 在 11接觸 插座 裡面銅片 ~

電表 會 叫的~ 就 畫上紅色標記 ~

以後 這條線 就當 正極線 ~ 插座 紅色標記的 就是 正極 ~

Jamestsai210

看起來一藍一咖啡色線，

國外通常"咖啡"諧音=Ground接地的意思
=負級

若是色差我沒看準，紅色就是+極。

og2h

紅色 都是 正

拿三用電表 隨便拿一個電池

把電池正極接到紅色

三用電表一端接電池負級

再用探針量電壓 有電壓就是有通 那端就是正極

沒電壓不通 那端就是 負極

小電池 鉛酸電池都可以 都dc ..用dc 20v檔就可以

或是 電池正負極 直接接 紅線那端

用三用電表量 接頭正負極

edwin9135

DC感測元件標準  ( blue / brown / black )
藍色為0V，棕色為+V，黑色為out。

nessie

  右側四個是 USB type-A 插口嗎? 若是, 金黃 (銀) 色接點面上, 最外兩端 左為正極 (VBUS) 右為負極 (接地).

alpha

這裡有一張圖
https://img.ifun01.com/images/20 ... X8fN.png!r800x0.jpg

你那個是母座 , 第一腳的 VBUS 就是 +5V , 第四腳是負極 , 也就是接地 ,中間那個 D+ D- 是跑USB訊號的 , 可以不用接 , 線的顏色有標準 , 可惜很多生產廠商未必會遵守 , 我前陣子換消防出口指示燈的電池時就被害了 , 紅線竟然接到電池的  負  , 燒了一根保護的二極體 , 還好動作一切正常, 只是下次就沒有保護功能了 , 還是建議你弄一台三用電表吧 , 喜歡弄東弄西的電表是很好用的工具 , 新手用數字式的比較好上手 , 不會用再提出來問

taiwanbigmary

噢! 這要好好研究研究..
還是儘量用熟悉的東西為先..

taiwanbigmary

跟大家報告實驗結果:
方法是接近蝙蝠俠的方法..
單獨那邊就真的接電池..母插頭這邊用電錶探針試試就知道鄭吉在哪了..
呵呵!是不是不難?!

aotsen2004

taiwanbigmary 發表於 2018-12-5 00:49
跟大家報告實驗結果:
方法是接近蝙蝠俠的方法..
單獨那邊就真的接電池..母插頭這邊用電錶探針試試就知道鄭 ...

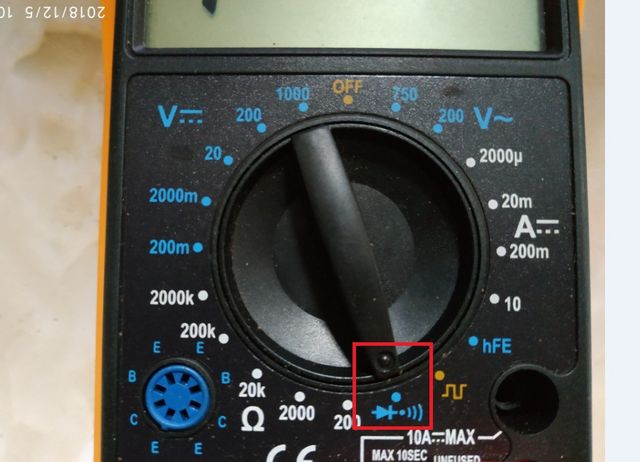

不用接電池 ~ 電表上 有個 直接測試 線路有無過電的 ~

線路 有通 就有 蜂鳴聲 ~


探針 兩隻 ~ 線路 一邊接 一隻 探針 ~~ 一測就知道 ~~ 方便 ~
