農用搬運車---熄火開關安裝

moonlake

請教大家一下：

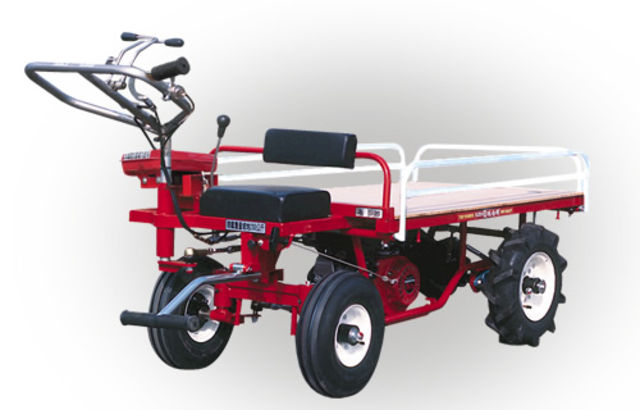

我的搬運車是這台賜X牌 SH-22G（如圖片）
這台的引擎是HONDA GX200（6HP）
手動拉轉盤啟動，現在的熄火方式是要把阻風門關上一下子才會熄火。

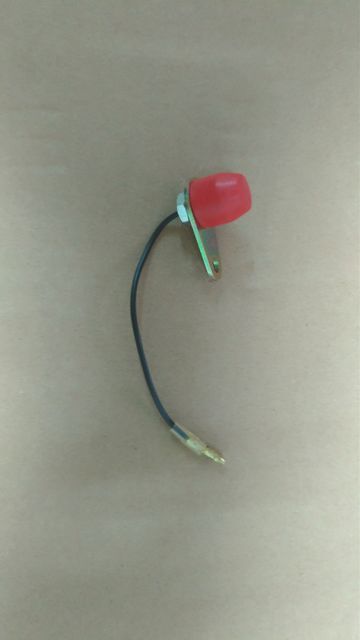

如果要安裝熄火裝置（如圖）
要把線接在那裡呀？
謝謝指教。

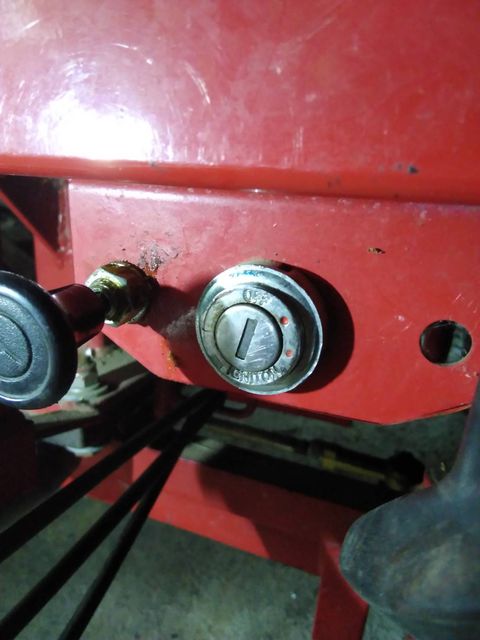

我這一台有用籲匙，要啟動，要把籲匙打開（也就是轉到「非 OFF」的地方），
熄火時，把籲匙關到「off」還是不會停。

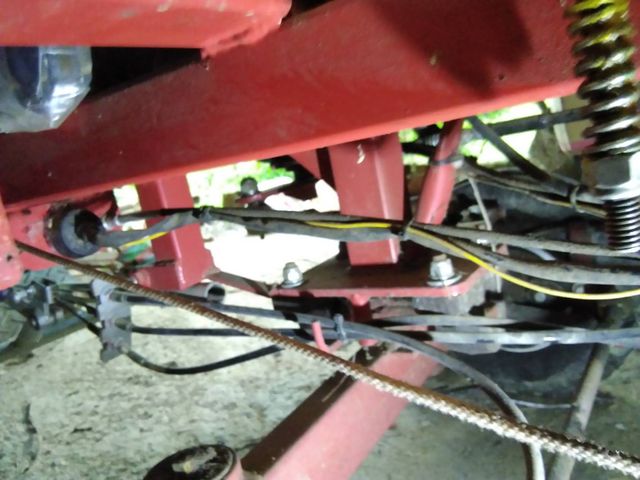

如圖：

og2h

一般引擎 停止是 把點火系統關掉

總開關 就有斷電功能

fernlin

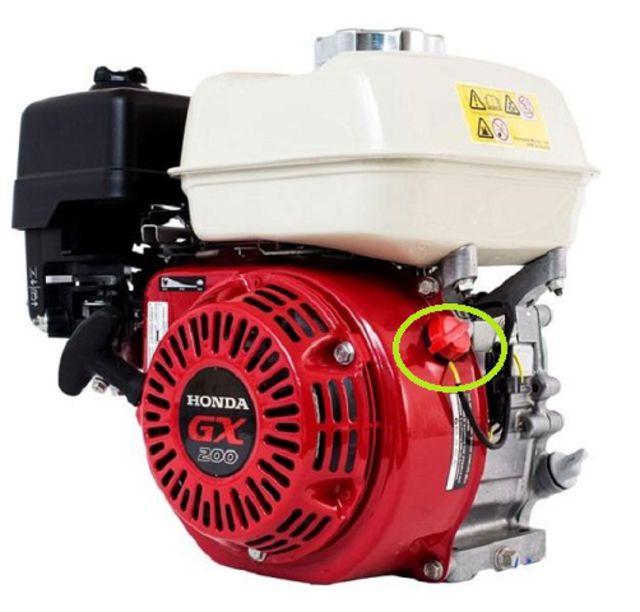

應該在圖綠圈圈地方找找看有1條電線(or 2條)

如果是一條
延長接到開闢上,
固定開闢時,注意一下引擎跟搬運車有共通接地嗎?
如果沒有,還是會關不了引擎

如果有2條
1條接到開闢上,另一條纏固定開闢的螺絲一併固定鎖緊

og2h

一般都有 鑰匙 打開總開關

不燃停在外面 別人伊拉 就牽走了

或是要緊急停機 也要有總開關
類似 機車 汽車 拔掉鑰匙就不會跑了

og2h

fernlin 發表於 2019-8-10 22:35
應該在圖綠圈圈地方找找看有1條電線(or 2條)

如果是一條

請問 這個位置 是甚麼功能

兩條 一條 接出來 斷電
又是甚麼原理 謝謝

fernlin

og2h 發表於 2019-8-11 10:32
請問 這個位置 是甚麼功能

兩條 一條 接出來 斷電

引擎出廠時在綠圈圈位置會裝個停止開關,
型式有用轉的,用按的都有
找到這開關就找的到停止點火的電線
如果是一條,當這條線接觸引擎本體金屬 ,火星塞就不會點火
如果是二條,把這2條線接在一起,火星塞也不會點火

賜X牌官網沒說 SH-22G這台有電啟動,就應該沒用鑰匙了
只是懷疑停機方式是沿用啟動柴油引擎時開汽門的方法,覺得有點驚訝
,

PT3549

露天有賣熄火開關~

熄火開關

moonlake

fernlin 發表於 2019-8-11 11:18
引擎出廠時在綠圈圈位置會裝個停止開關,
型式有用轉的,用按的都有
找到這開關就找的到停止點火的電線 ...

fernlin兄：

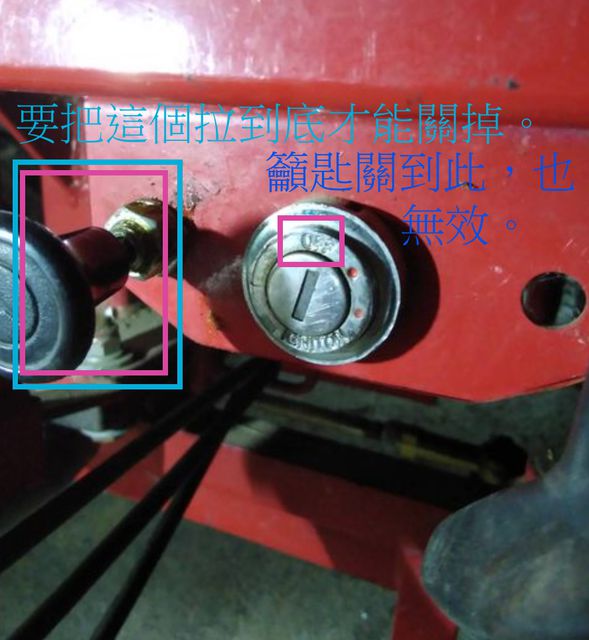

我這一台有用籲匙，
只是把籲匙關到「off」還是不會停。
如圖：

moonlake

og2h 發表於 2019-8-11 10:32
請問 這個位置 是甚麼功能

兩條 一條 接出來 斷電

這個我也好奇，
如果有懂的朋友可以講解一下！

eastern

moonlake 發表於 2019-8-11 17:39
這個我也好奇，
如果有懂的朋友可以講解一下！

有用鑰匙,只是把鑰匙關到「off」還是不會停!

那請問鑰匙是有何功能? 啟動拉繩前要"on"? 還是...?
