柴燒火爐連結熱水

thinkpadla

山上的資材室，已慢慢完成中
淋浴用的熱水，打算用柴燒的
朋友有打算組裝一台柴燒火爐，可煮食，可烤肉
目前在討論怎樣設計比較合用

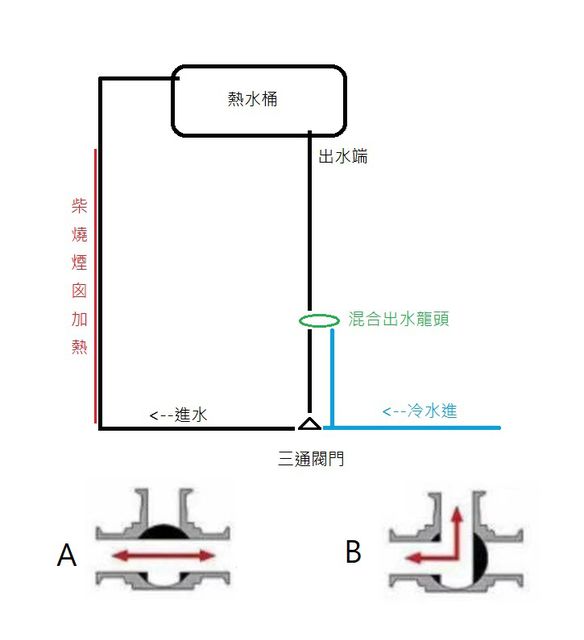

我的想法，是把下圖中加熱部分設計到煙囪管裡面

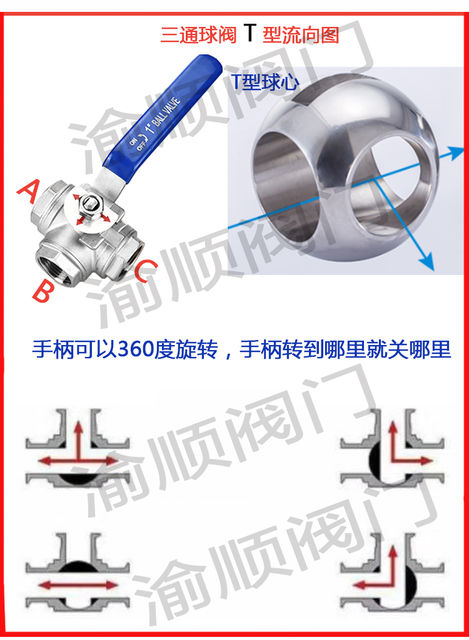

熱水桶是冷水時，從出水端經三通閥門去加熱(閥門為圖中B狀態)
熱水桶是熱水時，由冷水端進水(閥門為圖中A狀態)
目前想到的問題：
1."洩壓閥"該裝在熱水桶的進水端還是出水端比較合適??
2.開啟龍頭時，冷水有沒有可能跑過去熱水管裡，需要加裝逆止閥??
3.熱水可能加熱到100度(沒人用熱水)，但火爐因為煮食需要繼續燒
   這樣會發什麼問題，熱水氣化洩壓閥滴水???
想請問高手們，這樣的設計，還會有什麼問題，有哪裡需要改進的??

小漢

沒有洩壓的地方…

姜姜好

建議  不要做承壓式..
爐子 可買現成的
簡易水泵控制
現在五金價太高

thinkpadla

小漢 發表於 2022-3-27 17:35
沒有洩壓的地方…

我知道，原文中就有提到 "1."洩壓閥"該裝在熱水桶的進水端還是出水端比較合適??"

nature4d

thinkpadla 發表於 2022-3-27 18:53
我知道，原文中就有提到 "1."洩壓閥"該裝在熱水桶的進水端還是出水端比較合適??"

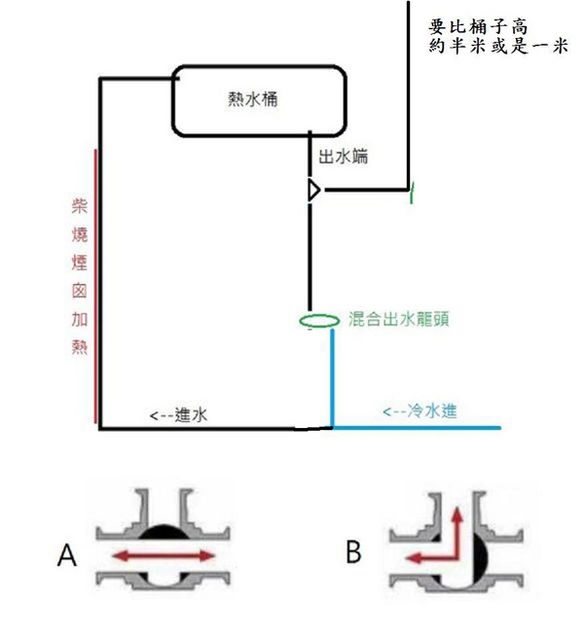

三通 換個位置, 使用 自然釋放壓力 就解決了.

註 : 另外一種方式, 是直接在桶子的上方開孔與裝設金屬管路, 直接由桶子的頭上釋壓也可.

thinkpadla

nature4d 發表於 2022-3-27 20:31
三通 換個位置, 使用 自然釋放壓力 就解決了.

註 : 另外一種方式, 是直接在桶子的上 ...

補充一下，冷水水塔，大約比資材室高15公尺
改這樣的話，水會流不停

那個三通是有帶閥門的
會這樣設計，主要是如果一個星期才上去一次，熱水桶裡的水，應該都變冷了
才需要這個三通閥來把熱水桶裡的冷水重新加熱。

小漢

thinkpadla 發表於 2022-3-27 18:53
我知道，原文中就有提到 "1."洩壓閥"該裝在熱水桶的進水端還是出水端比較合適??"

用透氣管，不要用洩壓閥~

thinkpadla

小漢 發表於 2022-3-28 09:14
用透氣管，不要用洩壓閥~

那冷水進來，不是就流出去了??

peichin

一周上山一次熱水桶會內水會變冷水，那你要再重新加熱怎麼再重新加熱?
1、熱水桶內水放空後由水塔進水經過柴爐加熱後再進熱水桶?這樣熱水桶必須有透氣管
2、熱水桶跟柴爐建立迴路用抽水馬達來達到水循環加熱<似乎比較可行
由2的方式衍伸
再熱水桶的高度位置再放置一個小水塔
小水塔內用浮筒來控制水塔水進入小水塔
小水塔用水管接入熱水桶中間加水閥
熱水桶加裝比小水塔高的透氣管
剩下就是熱水跟冷水混的小問題
這樣你要多花抽水馬達跟小水塔的錢了

thinkpadla

peichin 發表於 2022-3-29 06:47
一周上山一次熱水桶會內水會變冷水，那你要再重新加熱怎麼再重新加熱?
1、熱水桶內水放空後由水塔進水經過 ...

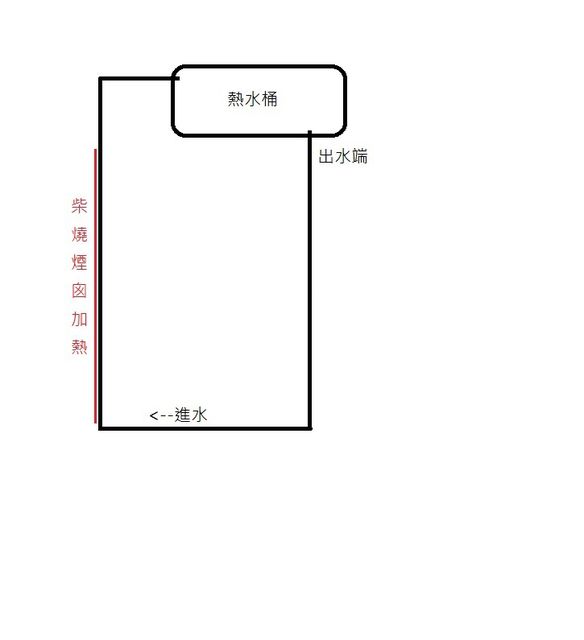

如果，單純以熱水往上的原理
火爐一加熱，水不是就會自然流動了??
