自動大門警示LED閃光燈DIY

swu1

遙控自動大門的機械式旋轉警示燈，才轉幾年就不肯再轉了。
決定利用假日，動手更換為LED閃光警示燈。
盡量使用手頭現有的材料：插頭、電線、鋁盒、變壓器...等等。



LED bar要使用12V直流，在一堆充電器中找到一個1500 mA 的adapter；
LED要閃爍，所以到機車材料行買一個方向燈閃光器來用。
右側是把adapter的插腳壓平，焊上電源線、裝上插頭。
左側是閃光器，B-電源, L-負載, E-負極。
按這裡顯示圖片


LED bar是從做LED廣告招牌店買的，有四條線，黑線是正極，另三條是三組電路，原設計是輪流亮的，把它接在一起會同時亮；
最後，控制器裝上小盒說G右側AC輸入，左側DC輸出。
按這裡顯示圖片


找來四個寶特瓶空罐，從中切斷以後，再剪兩個缺口當成支座，這樣LED bar才會在玻璃磚的中間。
這一部份只能從外觀看看，細節只能用想的囉！
按這裡顯示圖片


完成照--四個方向都各有一支LED bar，一閃一閃亮晶晶....
按這裡顯示圖片

eastern

其實後來的產品較最古早的"機械式旋轉警示燈"好一些

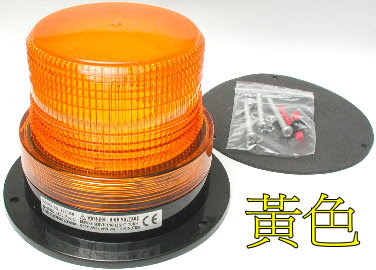

也就是"爆閃式警示燈"它是利用類似霓虹燈放電管原理製成
量度遠高於傳統式鎢絲燈泡與LED,更無機械式旋轉警示燈的馬達噪音...
當初會裝機械式旋轉警示燈應該是包商成本考量吧!
因此機械式旋轉警示燈最便宜了...

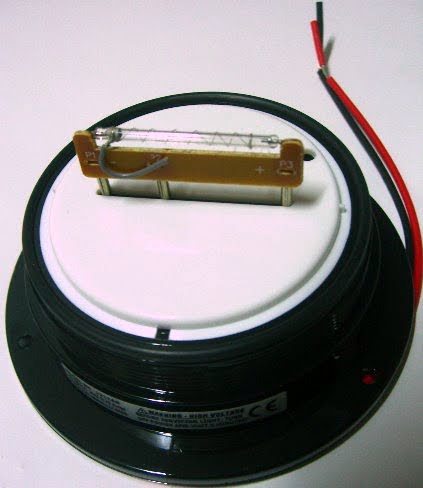

內部燈管結構:

ping55

專業又有趣的diy

好柿年年果園

1# swu1
請教SW大
您鐵門上的電動手臂
要到哪裡買呢

swu1

1# swu1
請教SW大
您鐵門上的電動手臂
要到哪裡買呢
好柿年年果園 發表於 2012-9-21 21:01

那是：電動推桿式大門機(線性推桿機械臂)。
另外一種常見的是：埋地式電動大門機(電動地鉸鏈)。
您可以接洽：弗斯達實業有限公司
新北市鶯歌區陽明街17號
電話:02 86780676
傳真: 02 86780276
E-mail: firstar@firstar.tw
http://www.firstar.tw

whg

看到大大的自動門.想請問~安裝後使用好用嗎.故障率如何
我也買了一組類式的產品自己組裝.
我是覺得越是簡單的結構設計.故障率應該更低.
安裝很簡單.重點是價格也很便宜.裝在高處避免淹水.
才會大膽的決定選用推桿式.而不去用地動式的自動門
目前還想找晶片感應裝置自己來改裝.看能否改成感應式自動門.想連遙控器都可以不用
只是資訊很少.看到大大的門有警示燈.剛好是我沒規劃到的.
感謝大大的資訊分享~

swu1

6# whg

依相關資料看，貨源好像是義大利(不是維大力)
產品分為控制箱和動作部件兩部份，不包含安裝。
廠商的的服務態度很好，會到現場指導鐵工。
遇到過三個問題：
1.固定推桿的螺絲太細，會搖動，請鐵工重做換成兩倍大的！
2.控制箱電路圖少部份不太正確，自行修正、綁線、佈線。
3.有過一次動作時間太短，調整無效，換一個控制箱。

cn3298

警示燈~~~~給會進出這大門的車輛用的,路過車輛沒用頂多"參考用".一般行人大都不理會警示燈.
蜂鳴器~~~~對門口附近"行人"比較有用.

警示燈+蜂鳴器(聲音大小以不吵鄰居為原則)

whg

或許在寧靜的鄉間小路改成照明燈會更實用.
蜂鳴器看起來我就用不到了.其他慢慢再調整修改
感謝大大的資訊分享.非常實用

飛雪魚屋

看來您是學電的嗎
提醒您電子電路怕水與潮溼
電路板防水要加強
機箱要防壁虎蟲進入
壁虎的便便加水是強酸
電路板很怕
會破壞絕緣
大門開閉很重
太過自動化要設計萬一系統故障如何應對
另萬一停電要有備用電源
我使用小建議
